Доброго времени суток)) вообщем проблема с которой я не могу самостоятельно справиться, вернее могу но хочу получить совета)) dolf_ru_
у меня Polo 12 года комфорт:)
так вышло что повредилась проводка из под моторного отсека, почти до входа в салон.
была приобретена проводка от polo хайлайн, там проводов чуть больше чем у меня(туманки, esp, подогрев лобового и т.д)

я проштудировал все электросхемы и не нашёл жгута проводов который идёт именно из под капотного в салон.

проблема заключается в том что там есть несколько одинаковых проводов(зелено-черные, чёрно-красные) не могу понять почему их там несколько :-( не нашёл данную схему.
в планах просто отрезать и припаять новые провода.
ну может кто что ещё посоветует? p.s буду рад любой помощи.спасибо.

фото старой и новой проводки в месте соединения будет чуть позже :idea:


 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 01 окт 2011, 15:32
Сообщения: 286
Откуда: 26 RU
Благодарил (а): 26 раз.
Поблагодарили: 56 раз.
Не торопись. Отрезать, всегда успеешь. Спаренная проводка, к примеру, может быть - повторители поворотов, они сами и т.д.. И, самое главное, если проводка уже есть, эт гуд. Не знаешь, куда применить не известное тебе сейчас, не трогай, потом, возможно понадобится.! ) Так, что не режь.


 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 20 мар 2012, 12:49
Сообщения: 61
Откуда: Саранск
Благодарил (а): 30 раз.
Поблагодарили: 0 раз.
duna_777 писал(а):
Не торопись. Отрезать, всегда успеешь. Спаренная проводка, к примеру, может быть - повторители поворотов, они сами и т.д.. И, самое главное, если проводка уже есть, эт гуд. Не знаешь, куда применить не известное тебе сейчас, не трогай, потом, возможно понадобится.! ) Так, что не режь.
я конечно понимаю что резать это последнее дело, но пол машины разбирать тоже не охото:( там нужно торпеду снимать а это очень большая проблема


 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 01 окт 2011, 15:32
Сообщения: 286
Откуда: 26 RU
Благодарил (а): 26 раз.
Поблагодарили: 56 раз.
Поясни. Зачем !? А, если так, то какая разница, сколько и какого цвета у тебя проводов в жгуте! )
Вот ты даëшь! .. Ты свой первый пост пересмотри, о чëм ты там спросил.


 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 20 мар 2012, 12:49
Сообщения: 61
Откуда: Саранск
Благодарил (а): 30 раз.
Поблагодарили: 0 раз.
duna_777 писал(а):
Поясни. Зачем !? А, если так, то какая разница, сколько и какого цвета у тебя проводов в жгуте! )
Вот ты даëшь! .. Ты свой первый пост пересмотри, о чëм ты там спросил.
короче мне схема проводов идущих в салон нужна))


 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 01 окт 2011, 15:32
Сообщения: 286
Откуда: 26 RU
Благодарил (а): 26 раз.
Поблагодарили: 56 раз.
Вопрос поставлен интересно, но, практически, не реально.
Мож не схема, а фото?


 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 20 мар 2012, 12:49
Сообщения: 61
Откуда: Саранск
Благодарил (а): 30 раз.
Поблагодарили: 0 раз.
duna_777 писал(а):
Вопрос поставлен интересно, но, практически, не реально.
Мож не схема, а фото?

не, фото я могу скинуть позже. нового и старого жгута проводов. нужны именно схему проводов которые идут в салон...

или может кто имел дело с соединением проводов в данном "пучке" проводов


 Профиль




Не в сети
АвтоГуру
Аватара пользователя

Зарегистрирован: 12 июн 2012, 19:24
Сообщения: 3476
Откуда: 23RUS-Полтавская
Благодарил (а): 1476 раз.
Поблагодарили: 1677 раз.

Имя: Николай
как таковой схемы жгута в открытом доступе не существует.
единственный выход -курить схемы и рисовать самому.


 Профиль




Не в сети
Модератор
Аватара пользователя

Зарегистрирован: 16 янв 2014, 09:49
Сообщения: 2142
Откуда: Псков
Благодарил (а): 600 раз.
Поблагодарили: 1100 раз.

Имя: Андрей
leronio писал(а):
нужны именно схему проводов которые идут в салон...

В ETKA есть центральный жгут с выходящими из салона в моторный отсек проводами и разъемами (в количестве 61 шт.) Построим вопрос так - электросхемы проводов к какому подкапотному (салонному) оборудованию вас интересуют?


 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 20 мар 2012, 12:49
Сообщения: 61
Откуда: Саранск
Благодарил (а): 30 раз.
Поблагодарили: 0 раз.
mister_hat писал(а):
leronio писал(а):
нужны именно схему проводов которые идут в салон...

В ETKA есть центральный жгут с выходящими из салона в моторный отсек проводами и разъемами (в количестве 61 шт.) Построим вопрос так - электросхемы проводов к какому подкапотному (салонному) оборудованию вас интересуют?
а в етка в каком разделе искать??


Вложения:

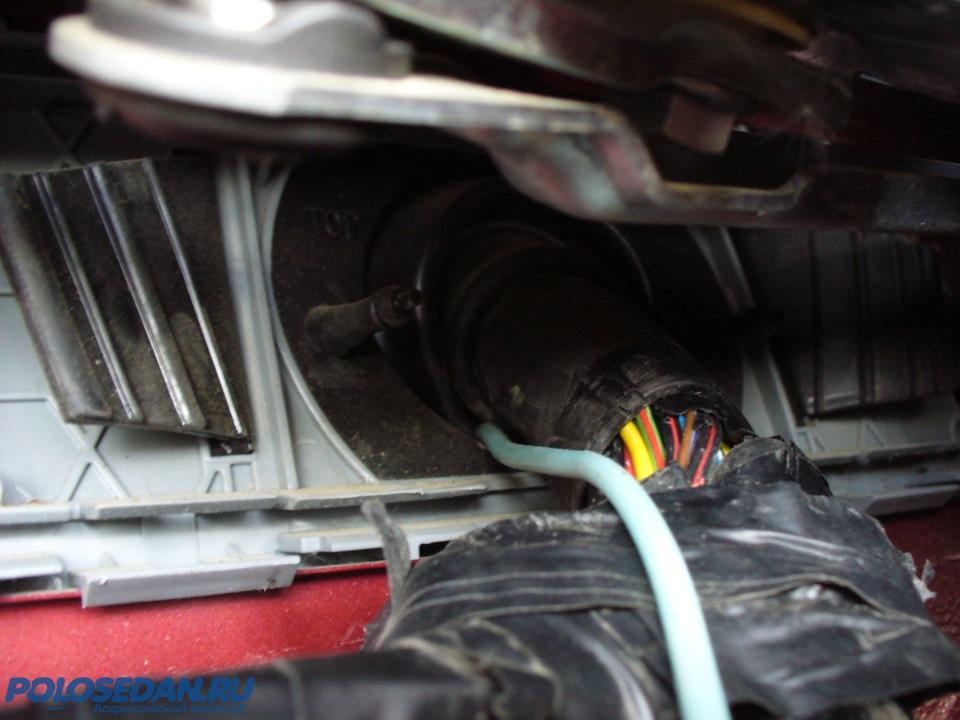

Комментарий к файлу: вот этот жгут
Жгут проводов идущий из подкапотного пространства в салон
85e23ecs-960.jpg [ 141.35 КБ | Просмотров: 1231 ]
 Профиль




Не в сети
Модератор
Аватара пользователя

Зарегистрирован: 16 янв 2014, 09:49
Сообщения: 2142
Откуда: Псков
Благодарил (а): 600 раз.
Поблагодарили: 1100 раз.

Имя: Андрей
leronio писал(а):
а в етка в каком разделе искать??

Раздел "Электрооборудование", но там вы увидите только номера жгутов для разных комплектаций поло и номера разъемов. Нужно знать, до какого подкапотного (салонного) оборудования вы потяните новые провода. В электросхемах нет конкретно жгутов, как правильно писали выше, а есть электропотребители, до которых тянуться провода определенных цветов.

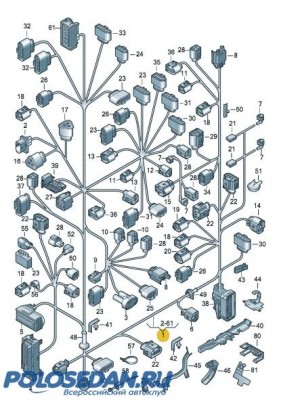

Ниже на фото - внешний вид жгута моторного отсека с разъемами. Это пример для всех возможных вариантов комплектаций поло. Зная, до какого электрооборудования вы будете тянуться, я смогу помочь вам с электросхемами, т.к. куски электросхем разбросаны по разным разделам (базовая комплектация, системы комфорта и т.п.)


Вложения:
Жгут проводов идущий из подкапотного пространства в салон
Внешний вид жгута моторного отсека.jpg [ 113.76 КБ | Просмотров: 1220 ]
 Профиль




Не в сети
АвтоГуру
Аватара пользователя

Зарегистрирован: 12 июн 2012, 19:24
Сообщения: 3476
Откуда: 23RUS-Полтавская
Благодарил (а): 1476 раз.
Поблагодарили: 1677 раз.

Имя: Николай
это очень тяжелый труд -перенести электрическую схему с бумаги в монтажную схему реального жгута.
но других вариантов у нас нет.


 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 20 мар 2012, 12:49
Сообщения: 61
Откуда: Саранск
Благодарил (а): 30 раз.
Поблагодарили: 0 раз.

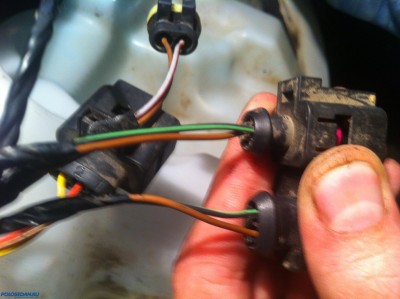

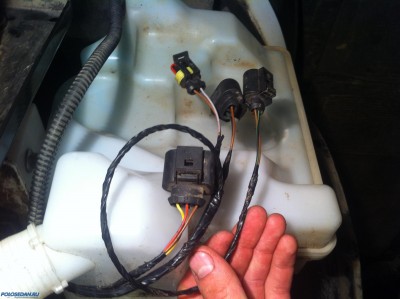

проблема вот ещё какая) у правой фаре подходят вот такие штейкера. и два штейкера имеют чено-зелёный тпровод. подсоеденил к фарам и тот что подлинней оказался лишним. проводка от хая. что это за штейкер?


Вложения:
Жгут проводов идущий из подкапотного пространства в салон
IMG_4347.JPG [ 1.74 МБ | Просмотров: 1162 ]
Жгут проводов идущий из подкапотного пространства в салон
IMG_4346.JPG [ 1.5 МБ | Просмотров: 1162 ]
 Профиль




Не в сети
Модератор
Аватара пользователя

Зарегистрирован: 16 янв 2014, 09:49
Сообщения: 2142
Откуда: Псков
Благодарил (а): 600 раз.
Поблагодарили: 1100 раз.

Имя: Андрей
Проводка к фарам во всех комплектациях поло одна и та же. К штатной фаре подходят четыре разъема - один белый (мама) трехконтактный с плоскими контактами 161 941 165 - ближний+дальний свет, один черного цвета (мама) двухконтактный 5X0 973 702 - габаритные огни, один черного цвета (мама) двухконтактный 1J0 973 722 - поворотники и один черного цвета (мама) трехконтактный 1J0 973 723 - электрокорректор.
То, что показано у вас на фото, вероятно, - это два разъема поворотников, один - к левой фаре, другой - к правой. ;)


Последний раз редактировалось mister_hat 06 июн 2015, 15:08, всего редактировалось 1 раз.

 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 20 мар 2012, 12:49
Сообщения: 61
Откуда: Саранск
Благодарил (а): 30 раз.
Поблагодарили: 0 раз.
mister_hat писал(а):
Проводка к фарам во всех комплектациях поло одна и та же. К штатной фаре подходят четыре разъема - один белый (мама) трехконтактный с плоскими контактами 161 941 165 - ближний+дальний свет, один черного цвета (мама) двухконтактный 5X0 973 702 - габаритные огни, один черного цвета (мама) двухконтактный 1J0 973 722 - поворотники и один черного цвета (мама) трехконтактный 1J0 973 723 - электрокорректор.
То, что показано у вас на фото - это два разъема поворотников, один - к левой фаре, другой - к правой. ;)


не, это не второй штейкер для поворотника, это концевик замка капота) потому что он один и идёт к левой фаре. на правой фаре весь комплект без этого штейкера)

и ещё прикол, у хай комплектации некоторые провода толще идут)
