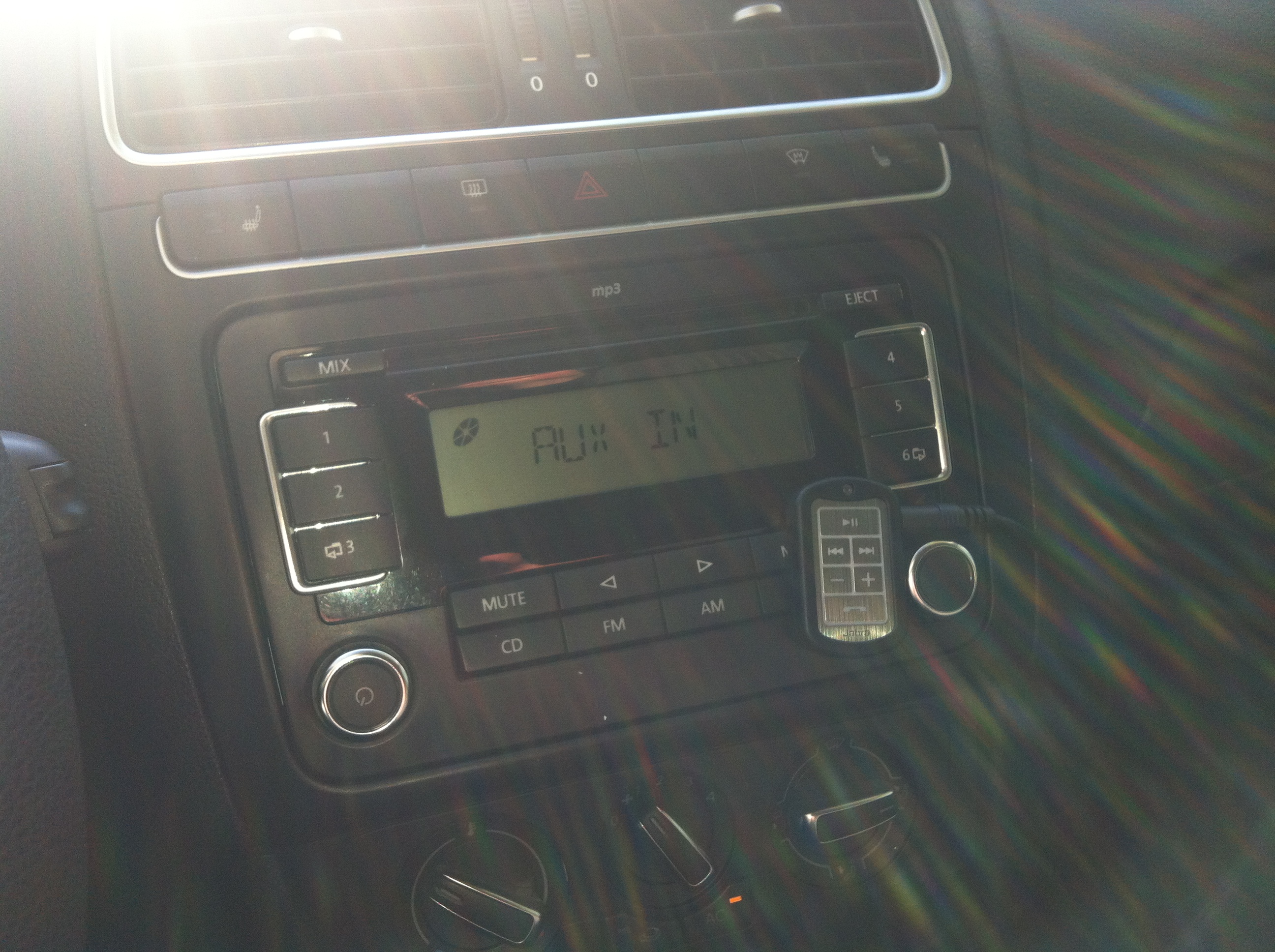

Если кому интересно могу подсказать как в RCD30 добавить AUX вход, производителем это заложено. я добавил ещё и блютуз. доработка минимальна -одна перемычка и два конденсатора. фото прилогаю. Блютуз внешний JABRA BT3030, планирую вмонтировать в руль.


Вложения:
Доработка входа AUX и USB в RCD 30
IMG_0178.JPG [ 1.59 МБ | Просмотров: 44385 ]
 Профиль




Не в сети
Кулибин клуба
Аватара пользователя

Зарегистрирован: 30 июн 2010, 05:15
Сообщения: 1392
Изображения: 1
Откуда: Барнаул
Благодарил (а): 786 раз.
Поблагодарили: 2063 раз.

Имя: Илья
kisel39
Очень интересно, особенно насчет блютуза.


 Профиль Персональный альбом




Не в сети
АвтоСтажер

Зарегистрирован: 13 авг 2011, 11:25
Сообщения: 36
Откуда: г.Железнодорожный
Благодарил (а): 2 раз.
Поблагодарили: 159 раз.
просто вывел AUX вход и подключил вместо наушников к JABRA. музыку слушаю с ipad ,а звонки с iphone4 поддерживает сразу 2 устройства. звук отличный. если нужна схема подключения выкладывайте фото платы магнитолы со стороны cd привода(его надо будет снять) нарисую где ставить перемычку и кондёры, у меня вместо перемычки стоит транзистор для отключения AUX, но оказалось потом что это лишнее, так как режим AUX переключаться будет клавишей cd.


Последний раз редактировалось kisel39 10 июн 2012, 20:03, всего редактировалось 1 раз.

 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 13 авг 2011, 11:25
Сообщения: 36
Откуда: г.Железнодорожный
Благодарил (а): 2 раз.
Поблагодарили: 159 раз.
но если реально кому интересно могу ещё раз свою разобрать и сфоткать


 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 13 мар 2011, 10:11
Сообщения: 311
Откуда: г.Подольск МО
Благодарил (а): 43 раз.
Поблагодарили: 116 раз.
kisel39 писал(а):
но если реально кому интересно могу ещё раз свою разобрать и сфоткать

Конечно интересно, впринципе выход у магнитолы нормальный, ради сохранения стиля можно поэксперементировать.
Еще интересно,- регулируется ли AUX в таком варианте по громкости и тембру, и не приглядывался ли,- как зацепить выход на внешний усь.


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 13 авг 2011, 11:25
Сообщения: 36
Откуда: г.Железнодорожный
Благодарил (а): 2 раз.
Поблагодарили: 159 раз.
все регулируется , вход заводской, но в целях бюджета его не вывели. да выхода 4 канала, могу написать. с утра буду заниматься. всё реально сделать.


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 13 авг 2011, 11:25
Сообщения: 36
Откуда: г.Железнодорожный
Благодарил (а): 2 раз.
Поблагодарили: 159 раз.

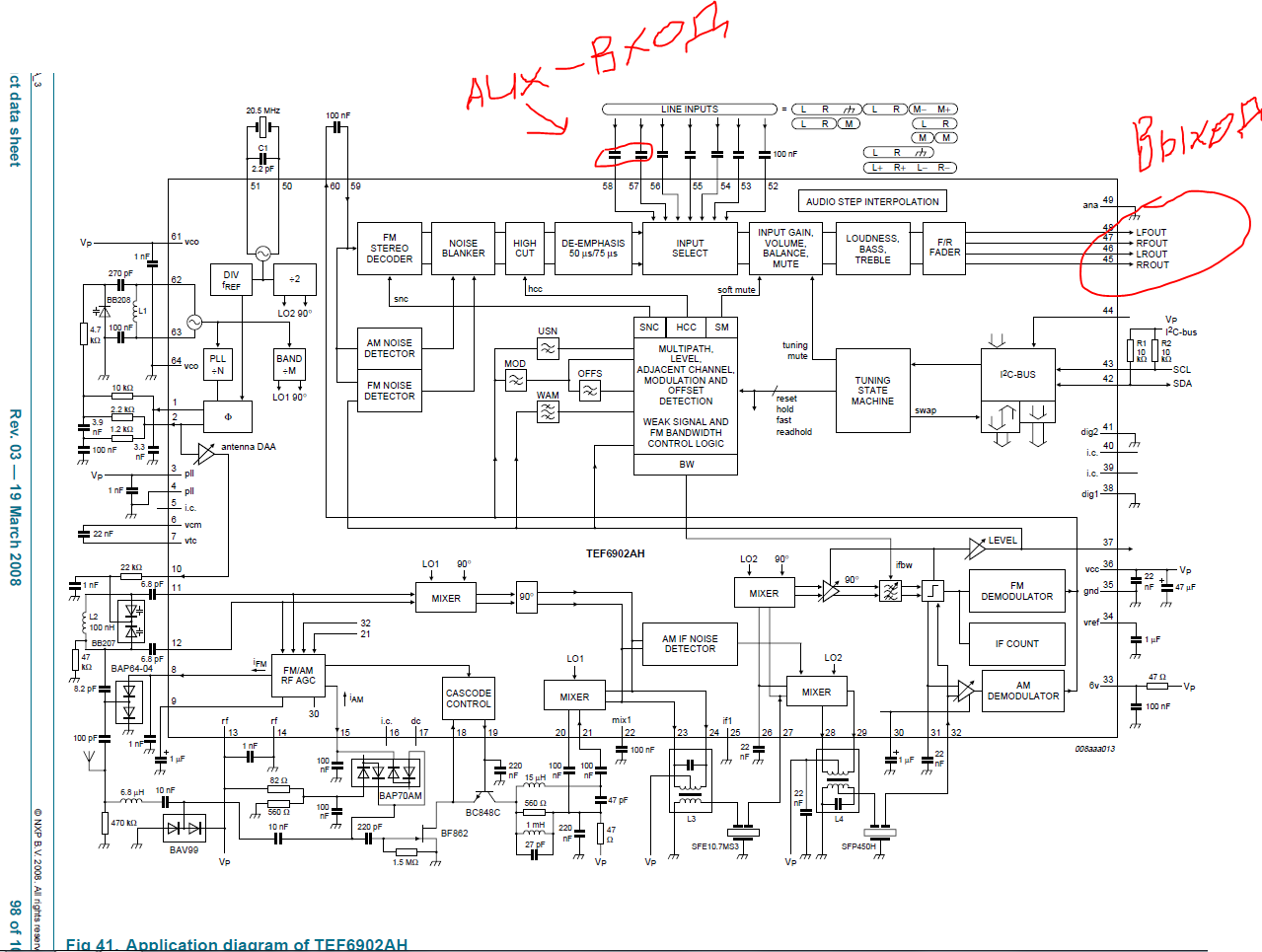

в магнитоле 2 микросхемы, одна из них TEF6902A в ней приемник и коммутатор с темброблоком и регулятор громкости, управляется по шине i2c. вывод процессора для включения AUX чуть позже.


Вложения:
Доработка входа AUX и USB в RCD 30
Снимок.PNG [ 174.31 КБ | Просмотров: 44330 ]
 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 13 авг 2011, 11:25
Сообщения: 36
Откуда: г.Железнодорожный
Благодарил (а): 2 раз.
Поблагодарили: 159 раз.

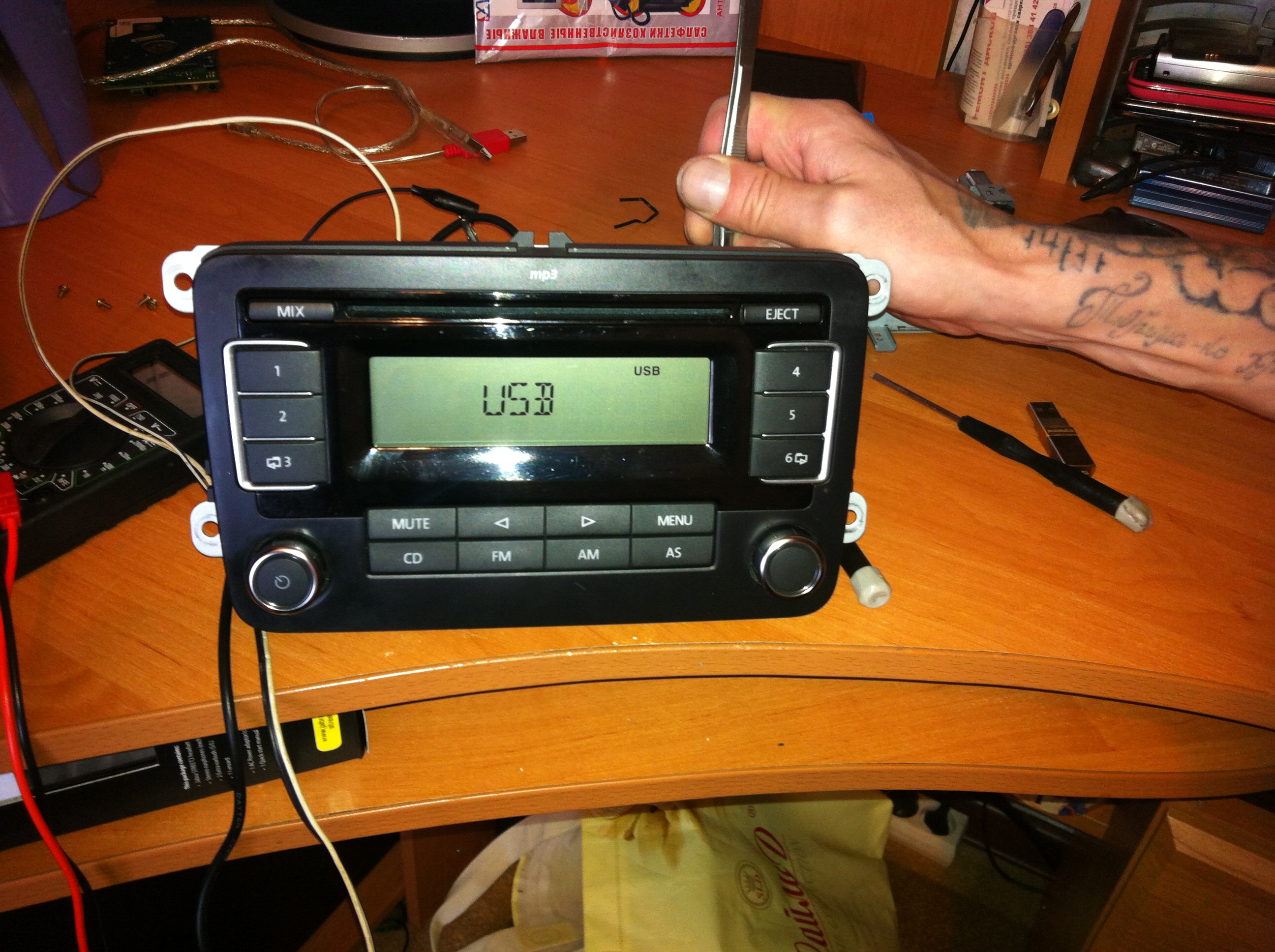

начал сейчас разбираться глубже и нашел usb вход


Вложения:
Доработка входа AUX и USB в RCD 30
IMG_0184.JPG [ 1.57 МБ | Просмотров: 44319 ]
 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 13 сен 2010, 22:24
Сообщения: 211
Откуда: Ростов
Благодарил (а): 72 раз.
Поблагодарили: 97 раз.
Если USB заработает, б/у станет ну очень популярной. ;) , фото делать не забывай.
Пока не продал 30у, сколько не икал схему найти не смог.


 Профиль




Не в сети
АвтоЛюбитель

Зарегистрирован: 19 мар 2012, 12:07
Сообщения: 99
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 30 раз.
Вот юсб это интересно уже, насколько реально его вывести интересно, расскажите. А то жена всю машину болванками завалила уже:)


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 13 авг 2011, 11:25
Сообщения: 36
Откуда: г.Железнодорожный
Благодарил (а): 2 раз.
Поблагодарили: 159 раз.
реально все, сейчас разбираюсь с питанием на USB


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 13 авг 2011, 11:25
Сообщения: 36
Откуда: г.Железнодорожный
Благодарил (а): 2 раз.
Поблагодарили: 159 раз.

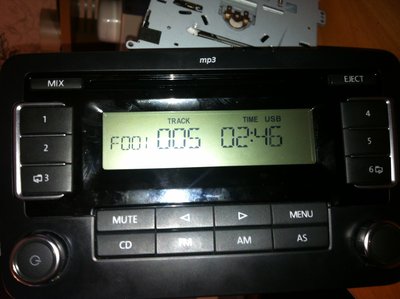

все заработало USB ,подготовлю фотоотчёт


Вложения:
Доработка входа AUX и USB в RCD 30
IMG_0187.JPG [ 1.2 МБ | Просмотров: 44286 ]
 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 13 авг 2011, 11:25
Сообщения: 36
Откуда: г.Железнодорожный
Благодарил (а): 2 раз.
Поблагодарили: 159 раз.
для желающих USB ищите микросхему RT9711A/C либо B/D но потребуется транзистор n-p-n для инверсии управления. хотя можно обойтись и без микросхемы, но не будет отключатся питание от USB


 Профиль




Не в сети
Кулибин клуба
Аватара пользователя

Зарегистрирован: 30 июн 2010, 05:15
Сообщения: 1392
Изображения: 1
Откуда: Барнаул
Благодарил (а): 786 раз.
Поблагодарили: 2063 раз.

Имя: Илья
kisel39
Если вас не затруднит, сделайте плиз подробный фотоотчет, что где и зачем пропаивали. Чтобы любой, умеющий держать в руках паяльник, при желании мог бы повторить. Ваш опыт поистине неоценим. До сих пор ничего подобного не было, одни умозаключения. Нутром чуял, что как минимум линейники вывести можно, а чтобы еще и USB (!!!). Сам не спец, потому и не лез, а настоящие спецы берут за подобную работу немалых денег, и то таких еще поискать надо.
Заранее спасибо от имени всех форумчан.


 Профиль Персональный альбом




Не в сети
АвтоЗнаток

Зарегистрирован: 13 мар 2011, 10:11
Сообщения: 311
Откуда: г.Подольск МО
Благодарил (а): 43 раз.
Поблагодарили: 116 раз.
kisel39
Если есть возможность,- пожалуйста выложите остальные фрагменты схемы магнитолы, интересно что используется в усилителе мощности и остальное. Может есть информация в RCD310 приемник построен на этой-же микросхеме, или там более качественный тракт?
Под RT9711A/C на плате есть место для установки?
