Еще вариант STMPS2171MTR :-)
http://www.terraelectronica.ru/catalog.php?ID=270&Search=1&Text=stmps2171mtr&Gde=2&PageS=1
Даташит http://www.st.com/internet/com/TECHNICAL_RESOURCES/TECHNICAL_LITERATURE/DATASHEET/CD00167470.pdf


Последний раз редактировалось Ig0rich 21 июн 2012, 09:33, всего редактировалось 1 раз.

 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 15 мар 2012, 18:42
Сообщения: 7
Откуда: уфа
Благодарил (а): 3 раз.
Поблагодарили: 1 раз.
в челябинске http://rbt74.ru/Zapchasti_i_aksessuary/ ... ge_size=50


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 01 фев 2012, 13:23
Сообщения: 4
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
не подскажите кто и где покупал микруху или откуда ее выпаивали? (Москва)


 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 14 сен 2010, 14:10
Сообщения: 190
Откуда: Рязань
Благодарил (а): 47 раз.
Поблагодарили: 27 раз.
widli писал(а):
не подскажите кто и где покупал микруху или откуда ее выпаивали? (Москва)

Вот тут:
Доработка входа AUX и USB в RCD 30
маня
Пора кооперироваться!


 Профиль




Не в сети
АвтоСтажер
Аватара пользователя

Зарегистрирован: 23 ноя 2011, 19:52
Сообщения: 22
Откуда: СПб
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.
Есть в питере умельцы?


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 01 фев 2012, 13:23
Сообщения: 4
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
посидев с другом немного и разобрав 2 ноута мы нашли вот это чудо SOT-23-5 почитав о нем это оказался 9711 только в другом корпусе (5 ножек) мы реши попробовать припаять все то что мы собрали. после 3 часов работы подключили магнитолу к разьемам и нажав на сиди мы увидели чудо у магнитолы появилась возможность чтения музыки с юсб. ))))


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 15 мар 2012, 18:42
Сообщения: 7
Откуда: уфа
Благодарил (а): 3 раз.
Поблагодарили: 1 раз.
видимо это ИНТЕГРАЛЬНЫЕ МИКРОСХЕМЫ ДАТЧИКОВ ТОКА

типо этих http://bashel.bashel.ru/?catalog&cat=20 ... 0288&npg=1


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 26 фев 2012, 21:02
Сообщения: 15
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
kisel39 Огромное спасибо за проделанную работу!
kisel39 писал(а):
касаемо aux-in то тоже должен стоять транзисторный ключ и две микросхемы раскачки сигнала с обвязками. но на заводе в эту модификацию магнитолы эти детали не ставят, и самого разъема нет.
Для всех я сильно упростил модернизацию, чтоб смогли повторить чайники, без сильных потерь качества(касаемо aux-in), usb не пострадал. если бы писать все то что надо поставить было бы еще хуже чем сейчас. людям лень даже мануалы посмотреть и понять принцип работы.

А реально ли восстановить схему? Может срисовать у кого нибудь у кого есть заводской AUX?
На много изменится качество с этим предусилителем? В принципе собираюсь использовать AUX с айпода там выход достаточно сильный и должен нормально раскачивать безо всяких предусилителей...
P.S. Буду делать как только закуплю все необходимое на Митино...
Не подскажите тип корпуса (размер) планарных резисторов которые нужно впаять?


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 26 фев 2012, 21:02
Сообщения: 15
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Да и еще вопрос возник на рис.2 D- и D+ не перепутаны случайно местами? просто по распиновке гнезда USB контакт 2 это -D, а 3 это +D


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 01 фев 2012, 13:23
Сообщения: 4
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
да ты прав они перепутаны забыл об этом написать, сам на это попался.


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 21 июн 2012, 14:48
Сообщения: 3
Откуда: Москва
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.
кто в Москве готов помочь за вознаграждение?)


 Профиль




Не в сети
Опытный водитель

Зарегистрирован: 13 июл 2011, 16:58
Сообщения: 221
Изображения: 1
Откуда: Москва
Благодарил (а): 12 раз.
Поблагодарили: 45 раз.
widli писал(а):
посидев с другом немного и разобрав 2 ноута мы нашли вот это чудо SOT-23-5 почитав о нем это оказался 9711 только в другом корпусе (5 ножек) мы реши попробовать припаять все то что мы собрали. после 3 часов работы подключили магнитолу к разьемам и нажав на сиди мы увидели чудо у магнитолы появилась возможность чтения музыки с юсб. ))))

а подробнее можно?


 Профиль Персональный альбом




Не в сети
АвтоЛюбитель

Зарегистрирован: 15 мар 2012, 19:16
Сообщения: 93
Откуда: Екатеринбург
Благодарил (а): 3 раз.
Поблагодарили: 11 раз.

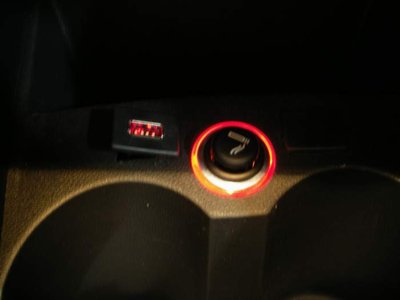

Прихомячил я таки розетку usb ко всеми любимым заглушкам около прикуривателя. Вот, что из этого получилось :-)
Подсветка - 2 красных прямоугольных светодиода подключены последовательно через резистор 1 Ком с 12 вольтам - светят нормально.


Вложения:
Доработка входа AUX и USB в RCD 30
1.JPG [ 15.47 КБ | Просмотров: 1601 ]
 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 21 июн 2012, 18:47
Сообщения: 166
Откуда: Москва
Благодарил (а): 10 раз.
Поблагодарили: 87 раз.
Хм... любопытная темка, надо побороть лень, найти время и на досуге расковырять аппарат на предмет доработки,
благо опыт есть, стаж ремонта аппаратуры больше 15-ти лет ( правда потом бросил, но опыт пайки smd-компонентов пропить трудно :roll: )
и машина новая, нех её дисками закидывать.
да, что интересно, в талмуде от RCD 30 кнопка CD обозвана Media и надпись соответствующая и режим AUX якобы есть.
а вообще да, помню когда-то по даташитам аудиопроцессоров мы пришивали к некоторым штатным аппаратам входы-выходы.
так-что большое спасибо за инфу.


 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 13 мар 2011, 10:11
Сообщения: 311
Откуда: г.Подольск МО
Благодарил (а): 43 раз.
Поблагодарили: 116 раз.

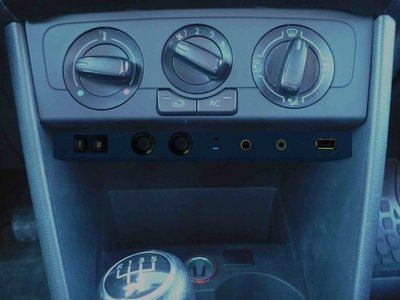

Не исключаю например такого варианта дополнительной панели


Вложения:
Доработка входа AUX и USB в RCD 30
дополнительная панель.jpg [ 138.69 КБ | Просмотров: 1542 ]
