Звук поменять в поло было задумано еще до покупки машины. Самым главным нововведением для меня была попытка установить саб в заднюю полку, т.к. в предыдущих инсталлах саб сильно уменьшал место в багажнике. И вот спустя полгода, когда все компоненты были собраны и наступил отпуск, было решено приступить.
Сразу оговорюсь, вы нигде не увидите шумки, она будет делаться скоро. Это было сделано сознательно, для простоты монтажа и прокладки кабелей.

Огромное спасибо хочу выразить Резникову Вячеславу Леонидовичу за неоценимые советы и помощь в измерениях.
Также спасибо выражаю нашему соклубнику MAX777, на примере которого сделано очень много.

Компоненты системы следующие:

ГУ: Alpine CDA-117Ri

Твитеры: E.O.S. Studio-283 type C
Мидбас: Morel Dotech Ovation 6
Саб: Morel Ultimo SC 102

Усилители:
твитеры и миды:E.O.S. AE-475 Bi-amping
саб: Art Sound PA 1000.1

Распределитель питания: Soundstream PowerPlant 2
Конденсатор: Kicx DPC 1.0 F

Силовые кабели:
КГ-35
КГ-25

Акустические кабели:
Твитер: E.O.S. Symphony #8-15
Мидбас: E.O.S. AMADEUS 2
Саб: E.O.S. Solo 425SW

Межблочные кабели:
Твитеры: E.O.S. AIR-10
Миды и саб: E.O.S. TANAIS 30

RCA - разъем: E.O.S. RP-208G


Последний раз редактировалось Madness 03 июл 2012, 14:11, всего редактировалось 2 раз(а).

 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.
Установить саб в заднюю полку давно хотел, но было боязно. Но после того, как измерили мой саб в лаборатории и оказалось, что он спокойно отыгрывает как в ЗЯ 22 литра, так и в ЗЯ 500 литров было решено его попытаться установить в заднюю полку.
Отверстие под саб пришлось сместить относительно центра из-за механизма центрального ремня безопасности.
Для установки пришлось сначала вырезать шаблон полки из картона. Шаблон вырезал постоянно прикладывая то к пластиковой облицовке, то к металлической основе.

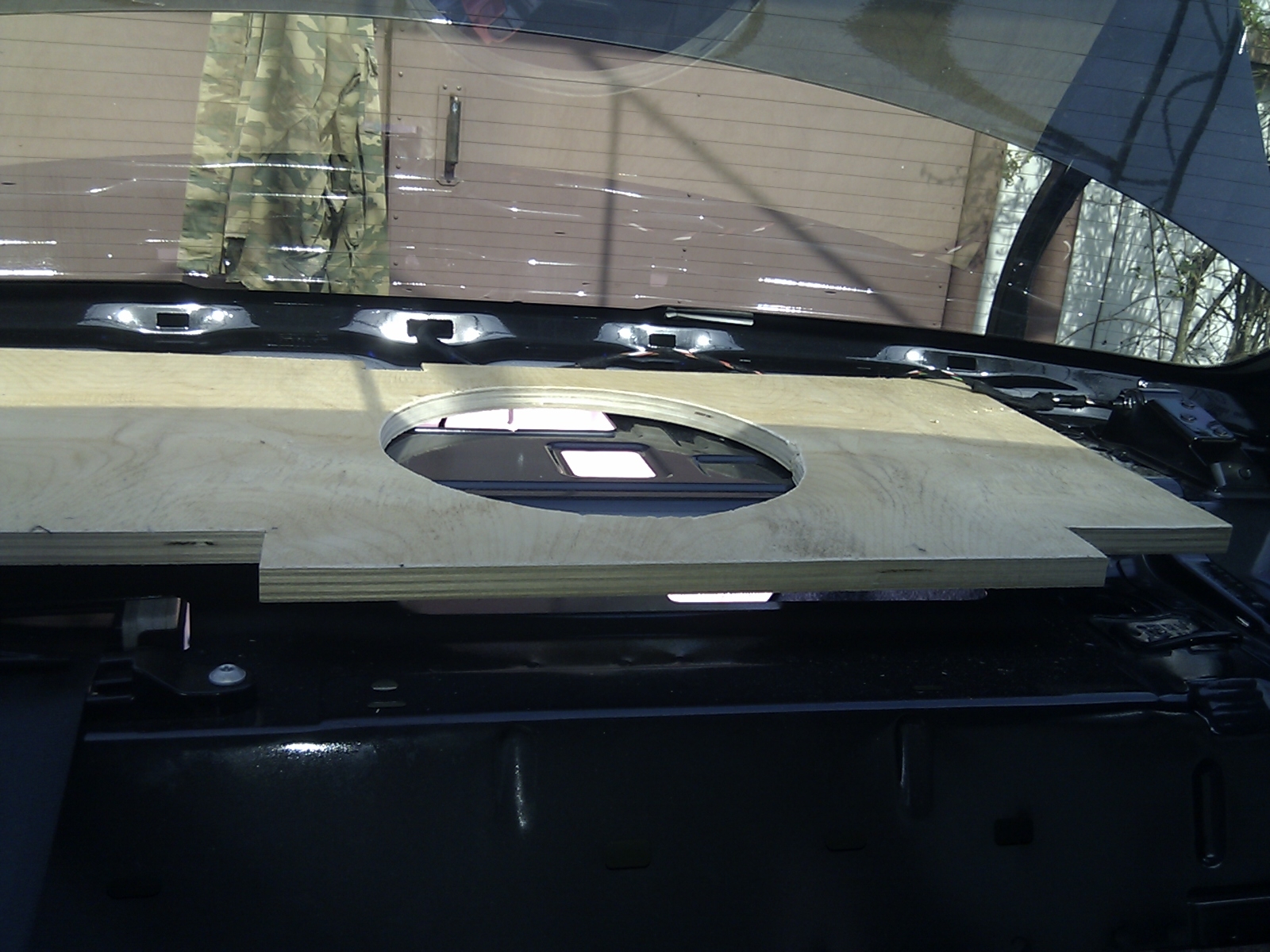

Далее была выпилена полка и отверстие под саб.

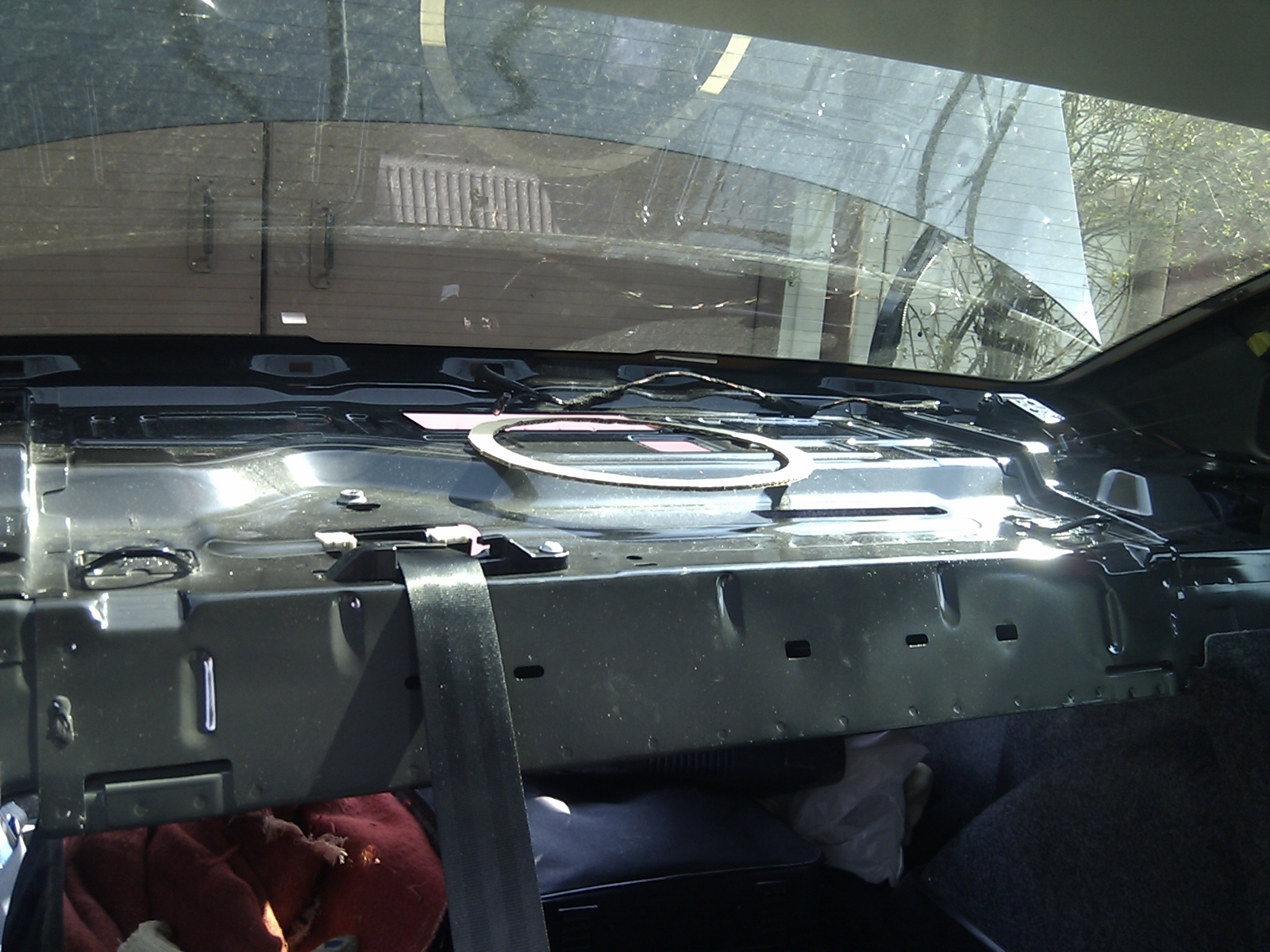

Предварительно зафиксировав полку, было размечено отверстие на металле.


Вложения:
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-07 11-28-53_org.jpg [ 1.06 МБ | Просмотров: 9464 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-07 12-30-20_org.jpg [ 992.59 КБ | Просмотров: 9464 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-07 16-24-44_org.jpg [ 952.68 КБ | Просмотров: 9464 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-07 16-28-54_org.jpg [ 1.21 МБ | Просмотров: 9464 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-07 16-31-05_org.jpg [ 1.07 МБ | Просмотров: 9464 ]


Последний раз редактировалось Madness 03 июл 2012, 11:15, всего редактировалось 1 раз.
 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.

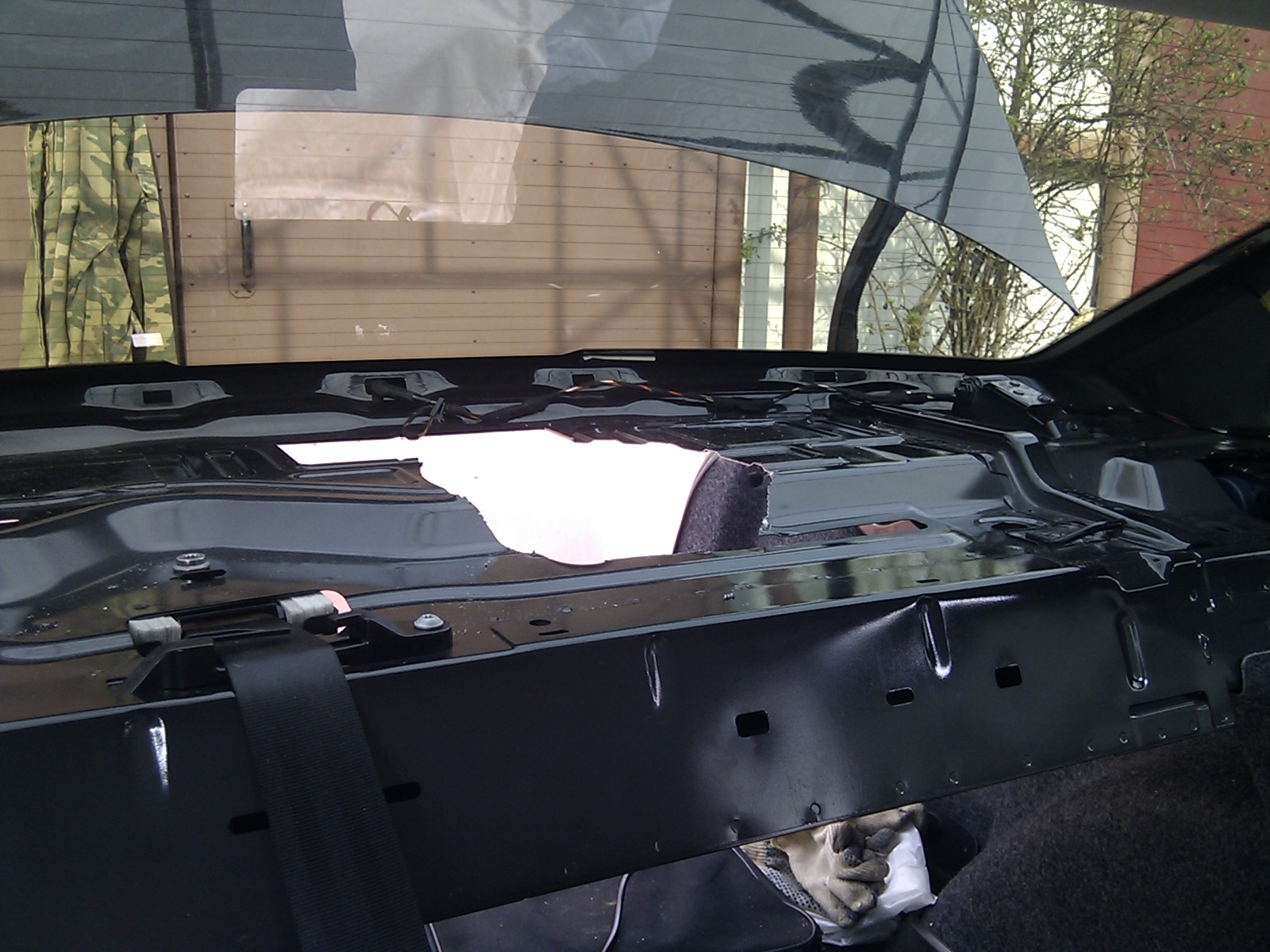

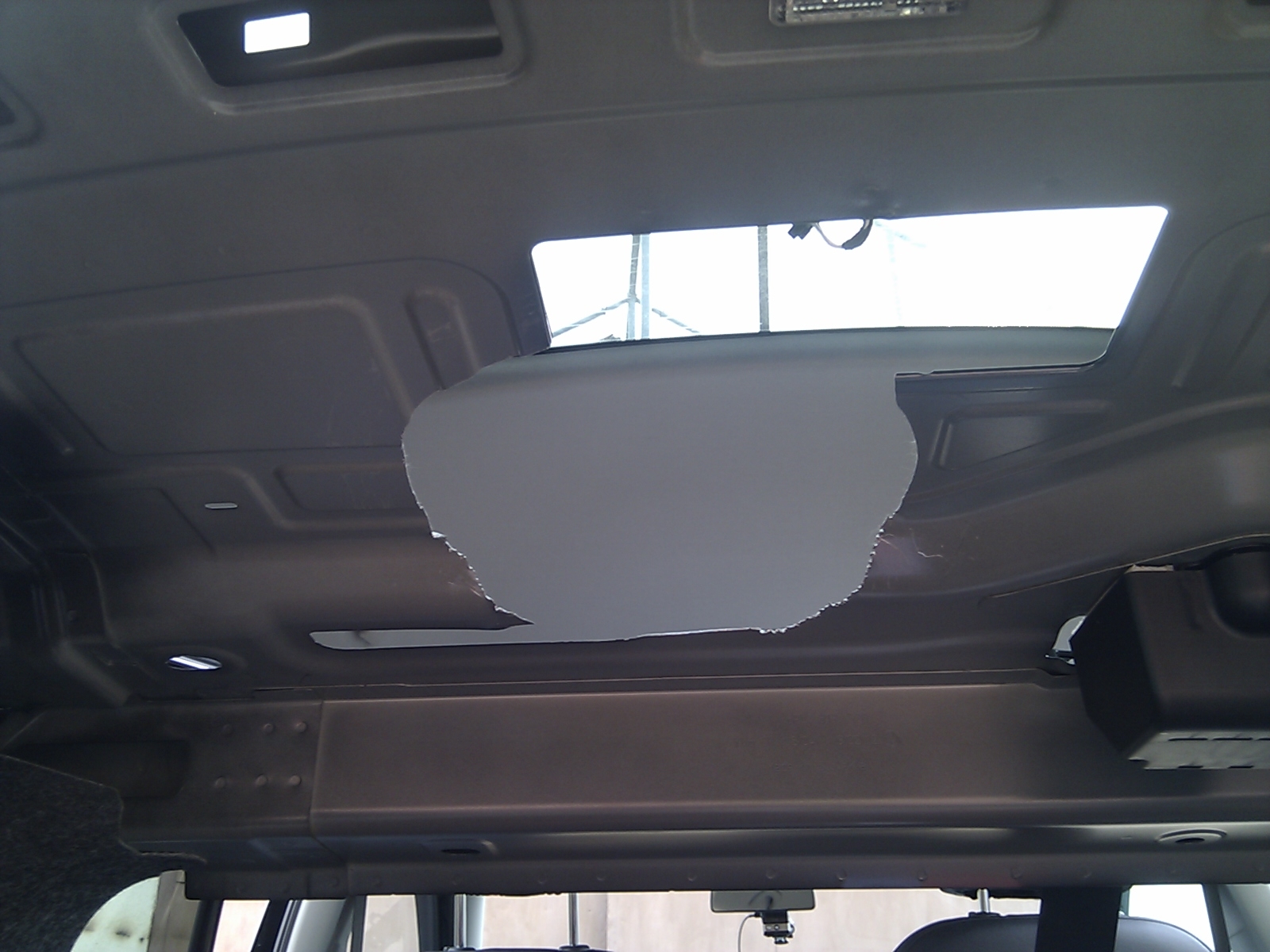

После разметки было выпилено отверстие в металле.

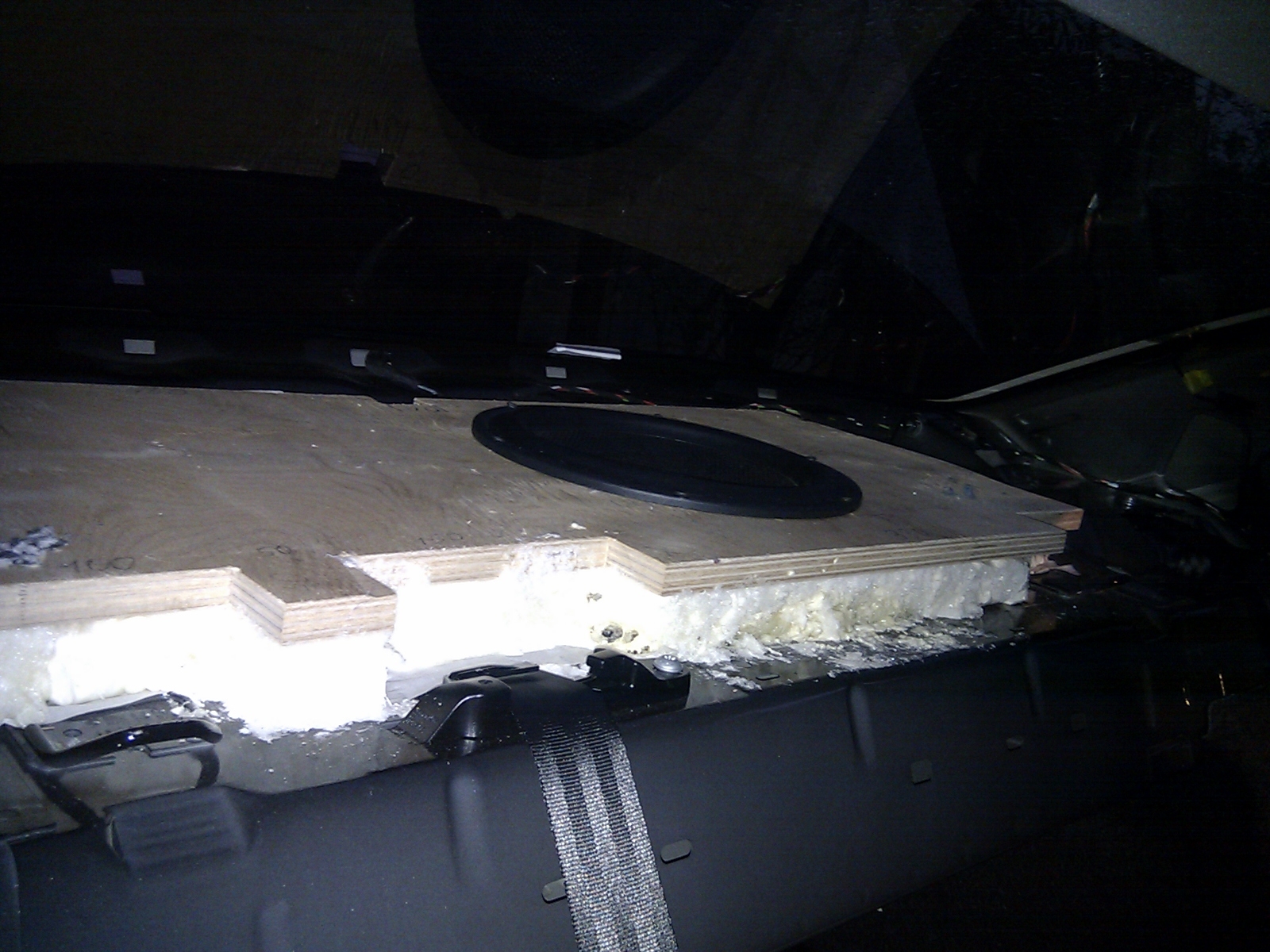

Далее полка была окончательно прикручена, а в образовавшиеся пустоты была залита монтажная пена.
Пена необходима, чтобы избежать в дальнейшем всяких дребезжаний ну и чтобы более тесно связать дерево и металл.

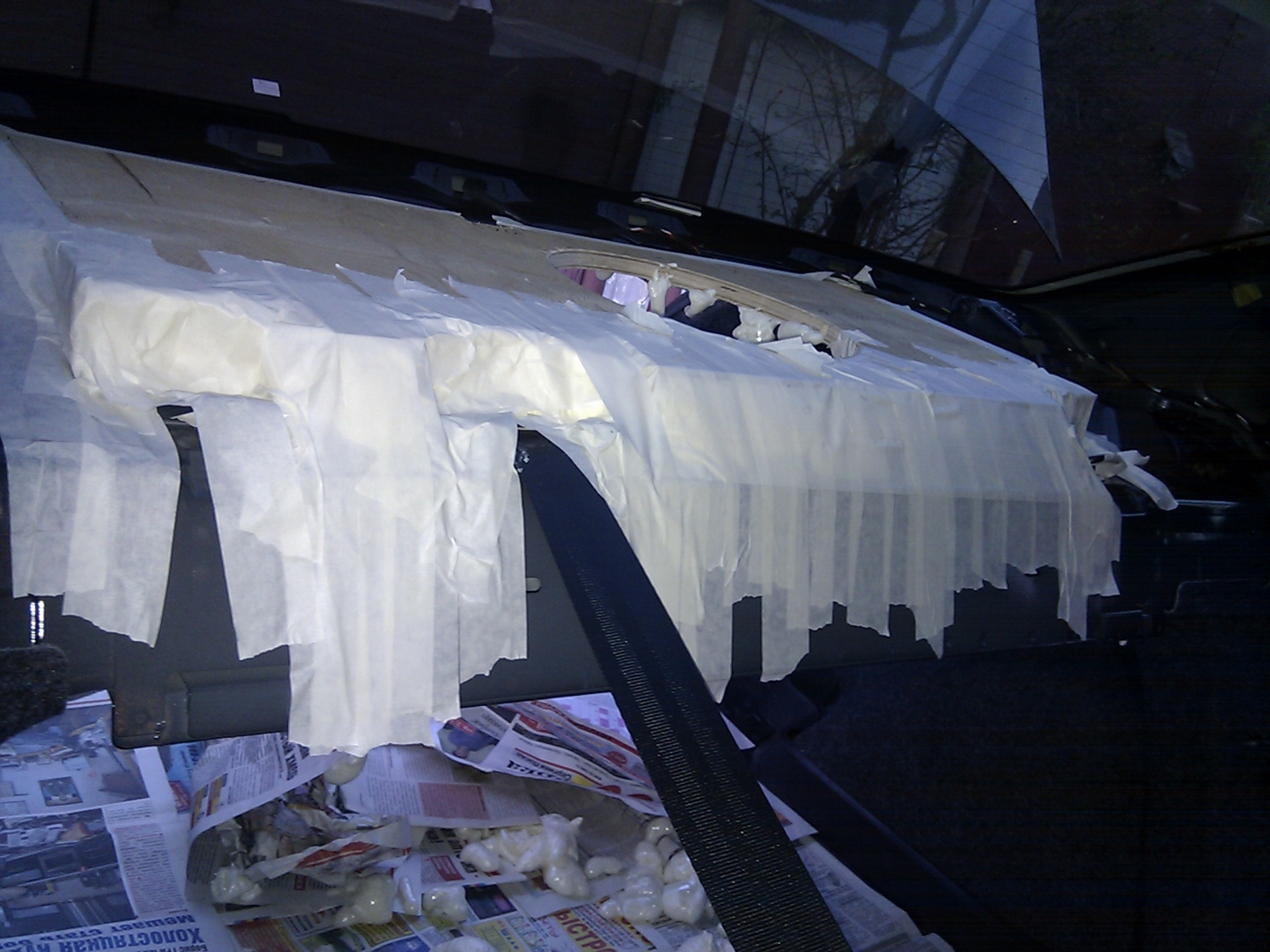

Со стороны стекла и салона все отверстия между металлом и фанерой заклеиваются малярным скотчем, дабы избежать попадания пены.
Далее ждем сутки, после чего снимаем малярный скотч и обрезаем излишки пены.

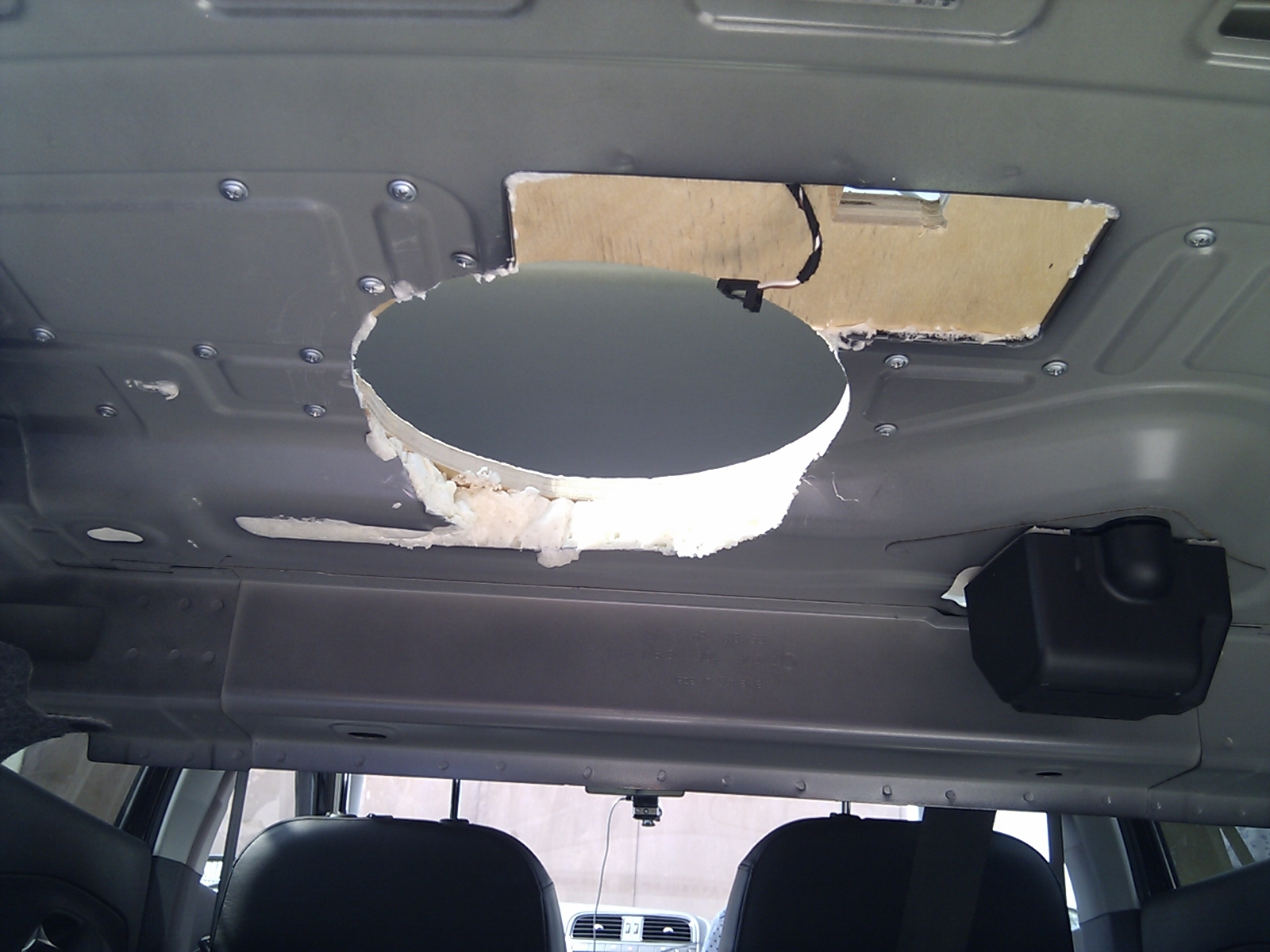

В результате получаем заднюю монолитную полку с отверстием под саб.
Хочу заметить, что в фанере со стороны секла было выпилено небольшое углубление для возможности подключения\отключения стоп сигнала.


Вложения:
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-07 17-43-10_org.jpg [ 1.1 МБ | Просмотров: 9445 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-07 17-43-38_org.jpg [ 785.69 КБ | Просмотров: 9445 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-07 20-47-07_org.jpg [ 1.08 МБ | Просмотров: 9445 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-07 20-47-40_org.jpg [ 1.04 МБ | Просмотров: 9445 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-08 11-55-51_org.jpg [ 882.19 КБ | Просмотров: 9445 ]
 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.

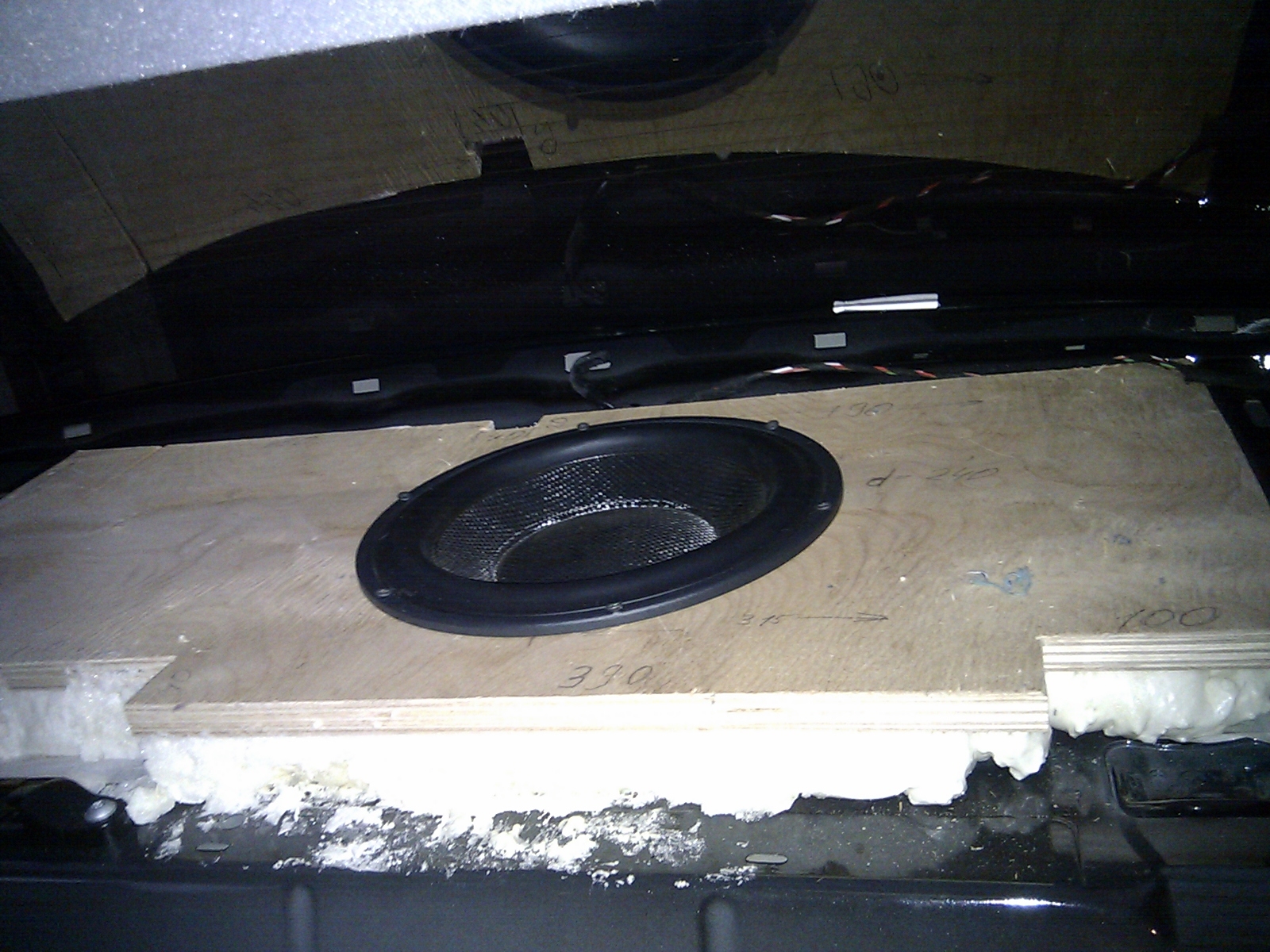

Далее был установлен саб.
Для предотвращения возможных прогибаний полки, со стороны багажника был установлен металлический уголок, много веса он не придал, зато волноваться за жесткость теперь не нужно.


Вложения:
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-09 21-13-27_org.jpg [ 1.25 МБ | Просмотров: 9442 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-09 21-13-45_org.jpg [ 1.3 МБ | Просмотров: 9442 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-09 21-16-09_org.jpg [ 1.07 МБ | Просмотров: 9442 ]


Последний раз редактировалось Madness 03 июл 2012, 13:00, всего редактировалось 1 раз.
 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.

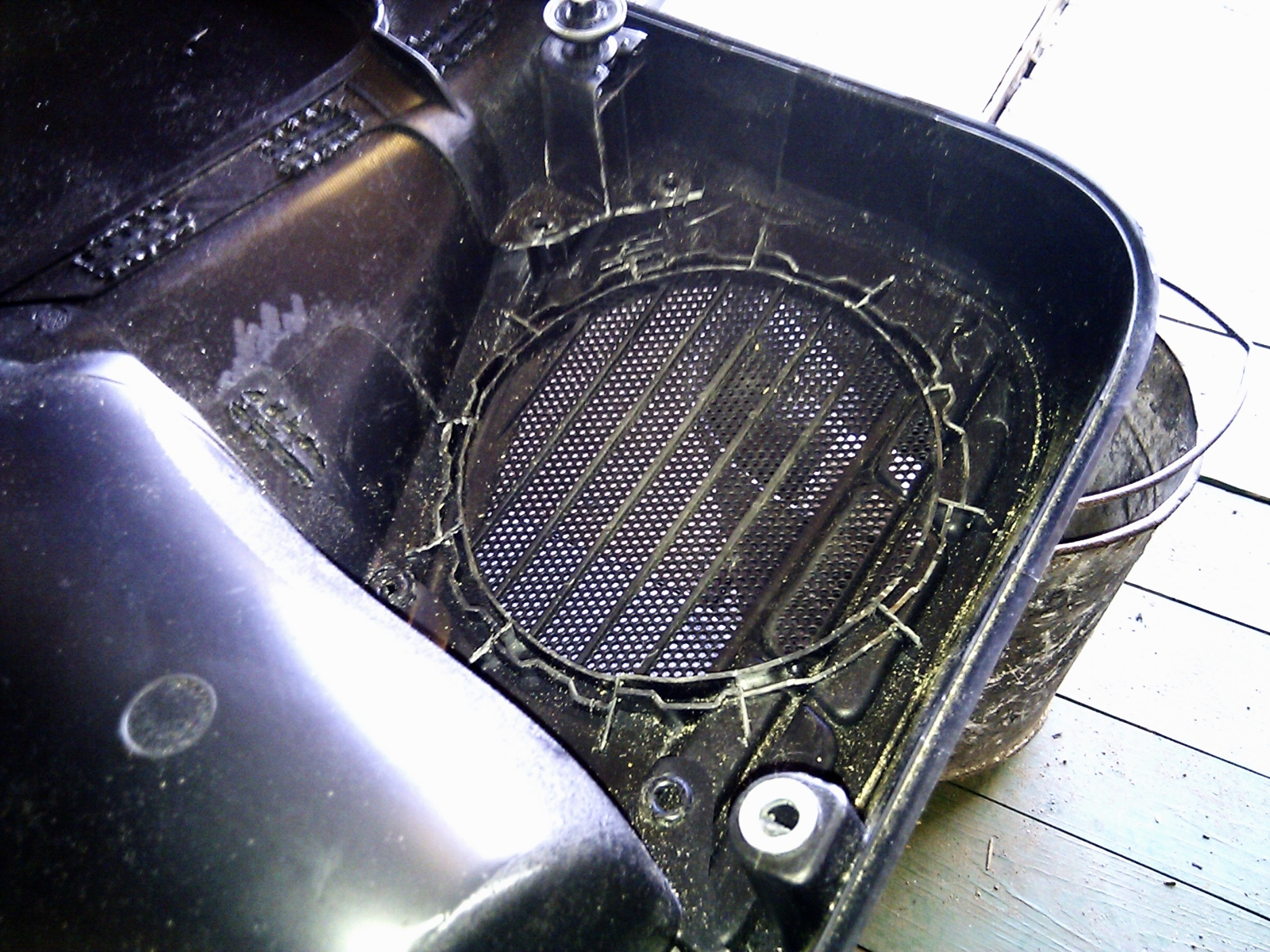

И в заключении, со всем этим безобразием нужно было подружить пластиковую облицовку.

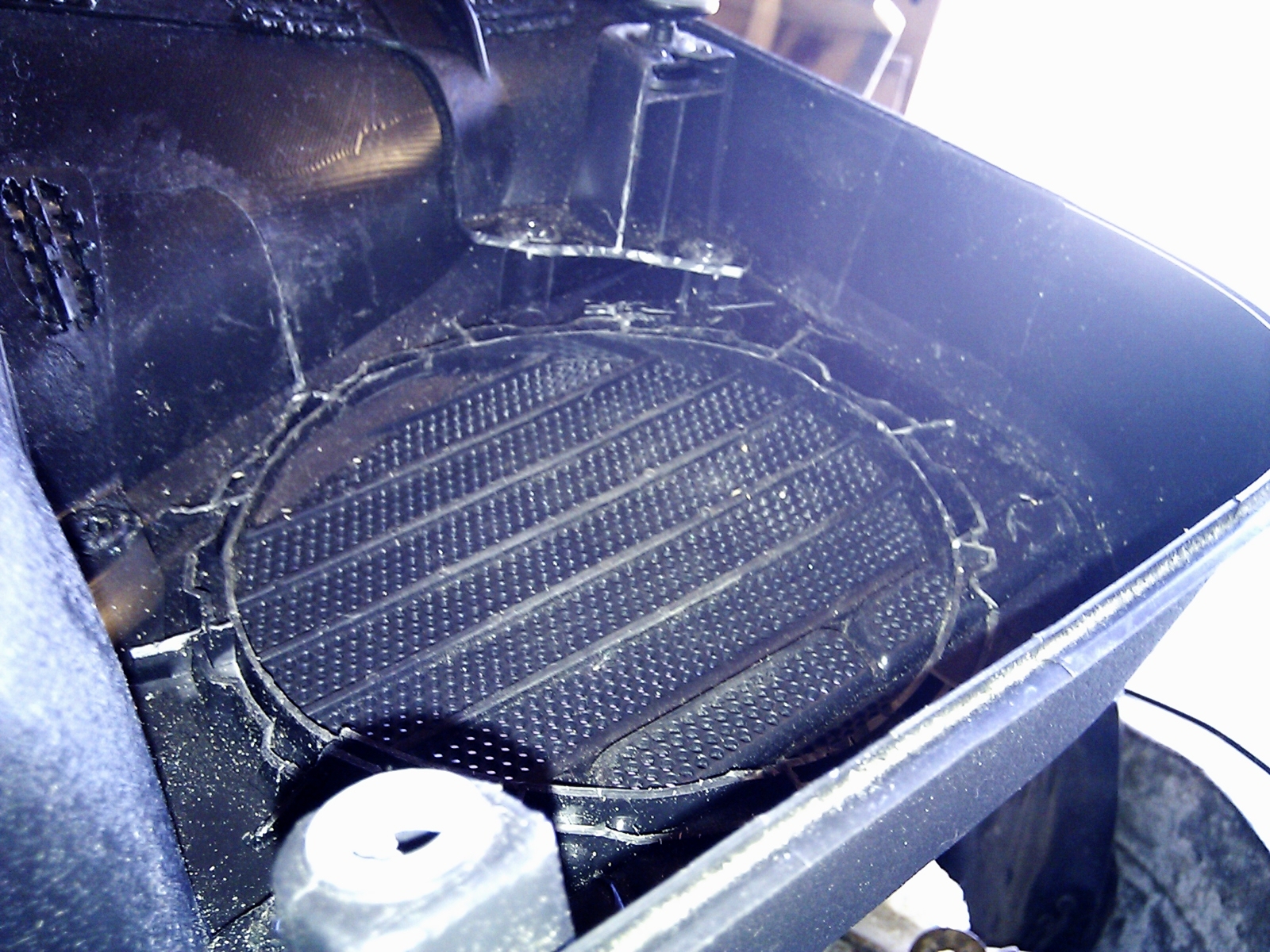

На облицовке была размечена окружность и высверлено много разных отверстий :)
Вариант с вырезанием большого отверстия и перетяжкой тканью отпал сразу, т.к. результат показался менее эстетичным.

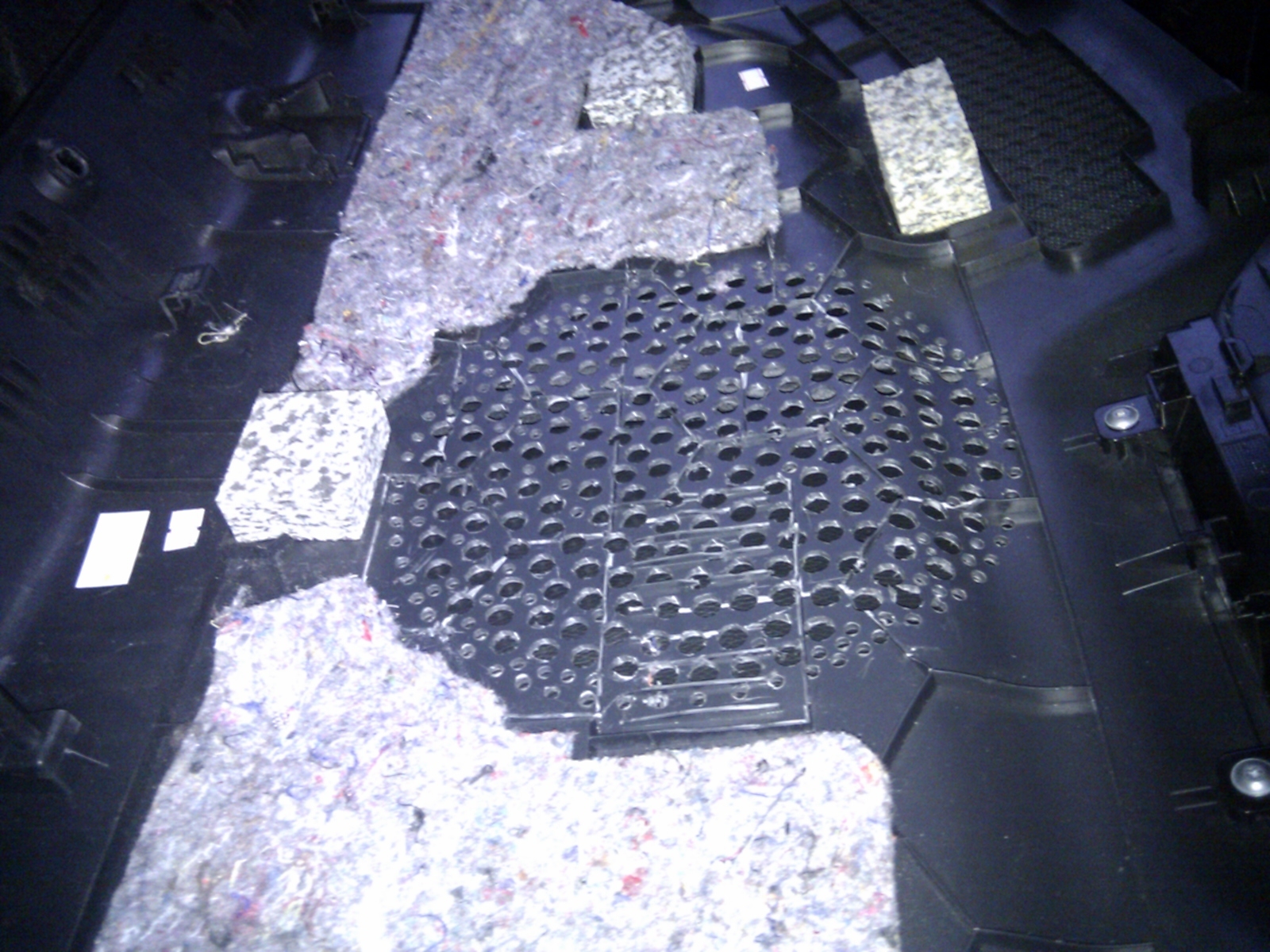

После создания множество отверстий, на внутренней стороне полки был спилен весь ненужный пластик, дабы не ограничивать ход саба.
Ну и была срезана псевдо шумоизоляция :) В последствие, все эти изобретения немцев будут удалены, место, между полкой и пластиком займет нормальная шумка, ну это потом... :)

В результате получилось следующее:
Со стороны салона ничего не изменилось, за исключением множества отверстий на задней полке.
В багажнике, по-прежнему, куча места из-за отсутствия ЗЯ для саба.


Вложения:
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-09 21-19-57_org.jpg [ 1.16 МБ | Просмотров: 9436 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-05-09 21-20-11_org.jpg [ 1.15 МБ | Просмотров: 9436 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-08 17-55-48_org.jpg [ 1002.5 КБ | Просмотров: 9436 ]
 Профиль




Не в сети
АвтоЗнаток
Аватара пользователя

Зарегистрирован: 25 янв 2012, 22:00
Сообщения: 491
Откуда: Северо-западная группировка
Благодарил (а): 6 раз.
Поблагодарили: 122 раз.
Решение с отверстиями - оригинально respekt Получилось необычно, но не знающие и не определят + место в багажнике сохранилось - класс.
Ну, что же, пожелаю дальнейшенго развития проекта, и не останавливаться на достигнутом?
Что в планах, кроме шумки?


 Профиль




Не в сети
АвтоСпециалист
Аватара пользователя

Зарегистрирован: 10 янв 2012, 16:12
Сообщения: 724
Откуда: СПб&ЛО
Благодарил (а): 232 раз.
Поблагодарили: 237 раз.

Имя: Серый
твиттеры куда будешь ставить? уместятся?


 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.
Далее будет создание полки для монтажа усилителей и элементов питания (кондера и т.д.)
Твитеры я всегда устанавливаю в уголки зеркал, поло не стал исключением.
Просто делать подиумы еще не научился :)


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 24 окт 2011, 01:19
Сообщения: 47
Откуда: Саратов
Благодарил (а): 2 раз.
Поблагодарили: 2 раз.
Очень круто. Я против ящика в багажнике.


 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.
Дальнейшим шагом была протяжка силовых кабелей.

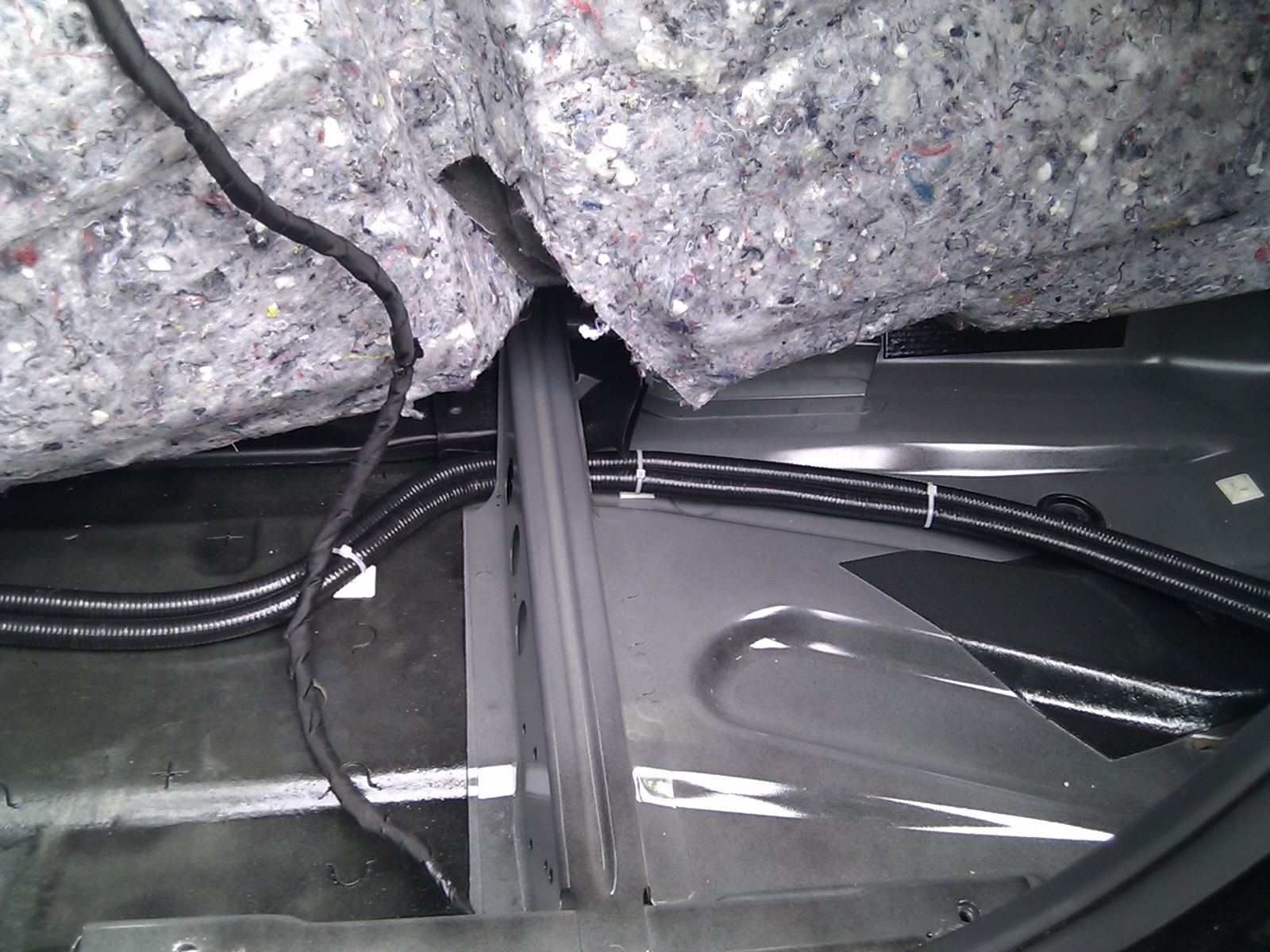

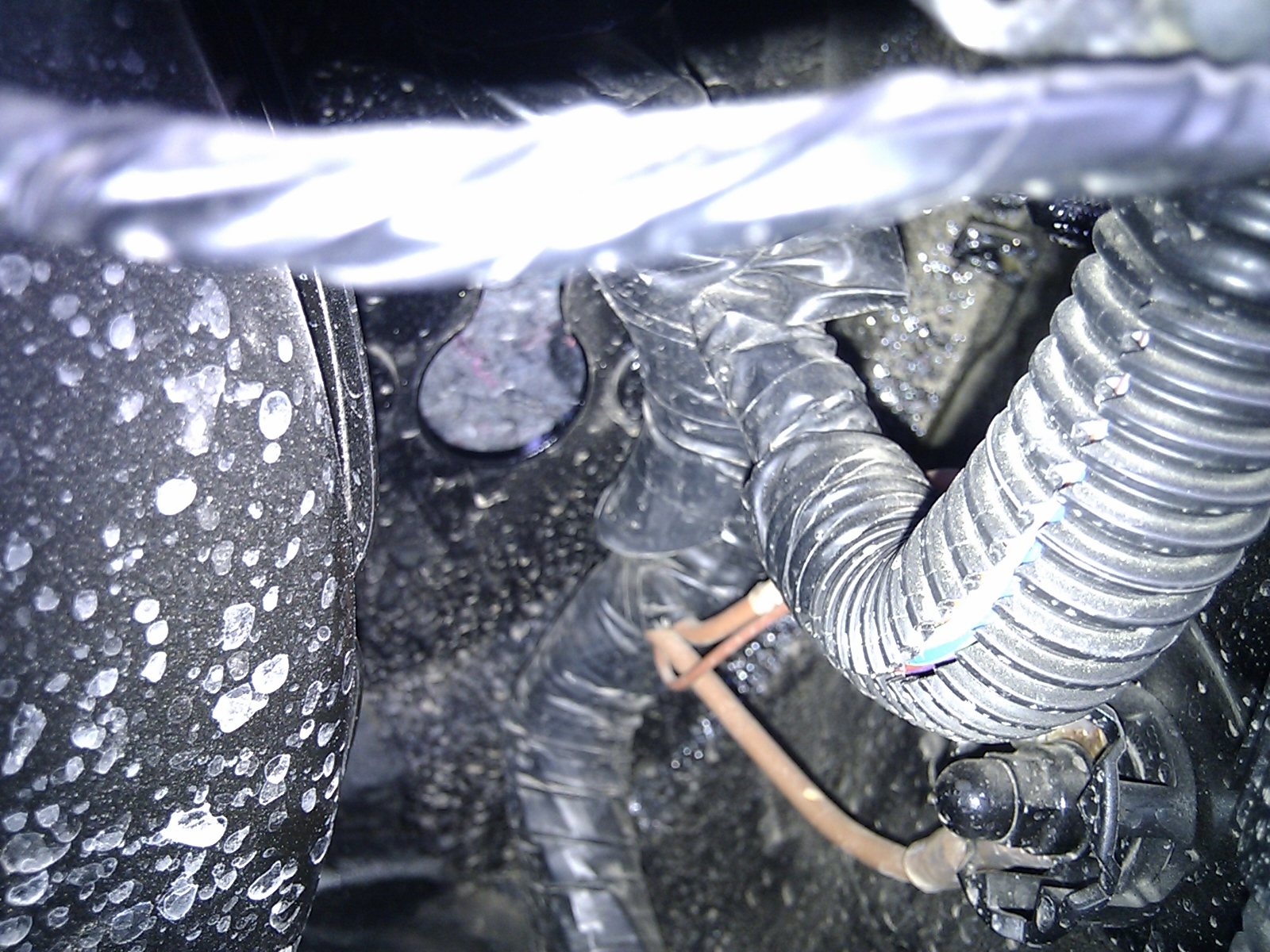

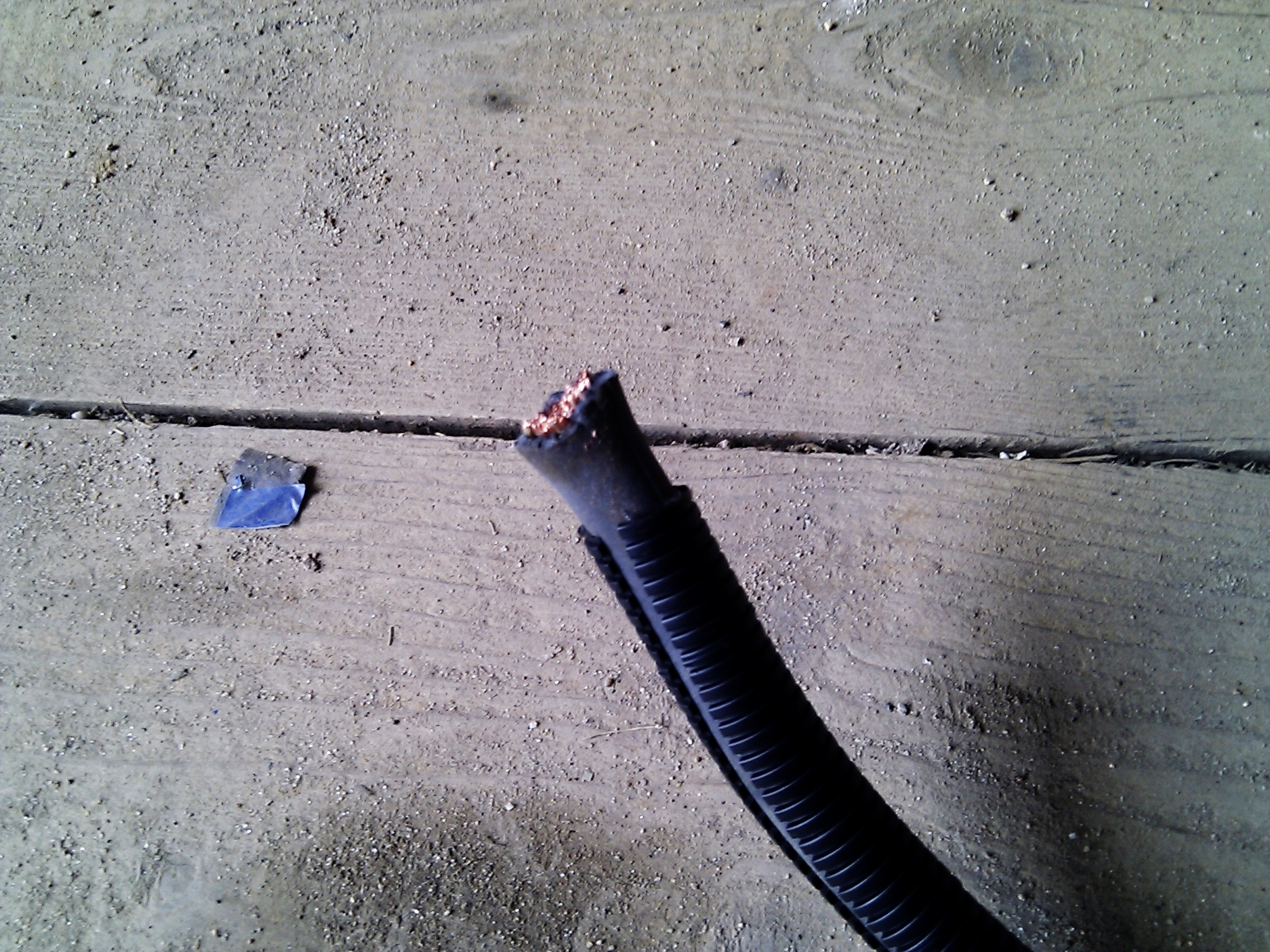

Чтобы избежать возможных замыканий кабель КГ-35 был помещен в гофру и обмотан изолентой.
Далее стал вопрос о выходе из салона в подкапотное пространство и, о чудо, было найдено технологическое отверстие :) В салоне оно находится немного левее рулевого вала, со стороны капота - правее соответственно.

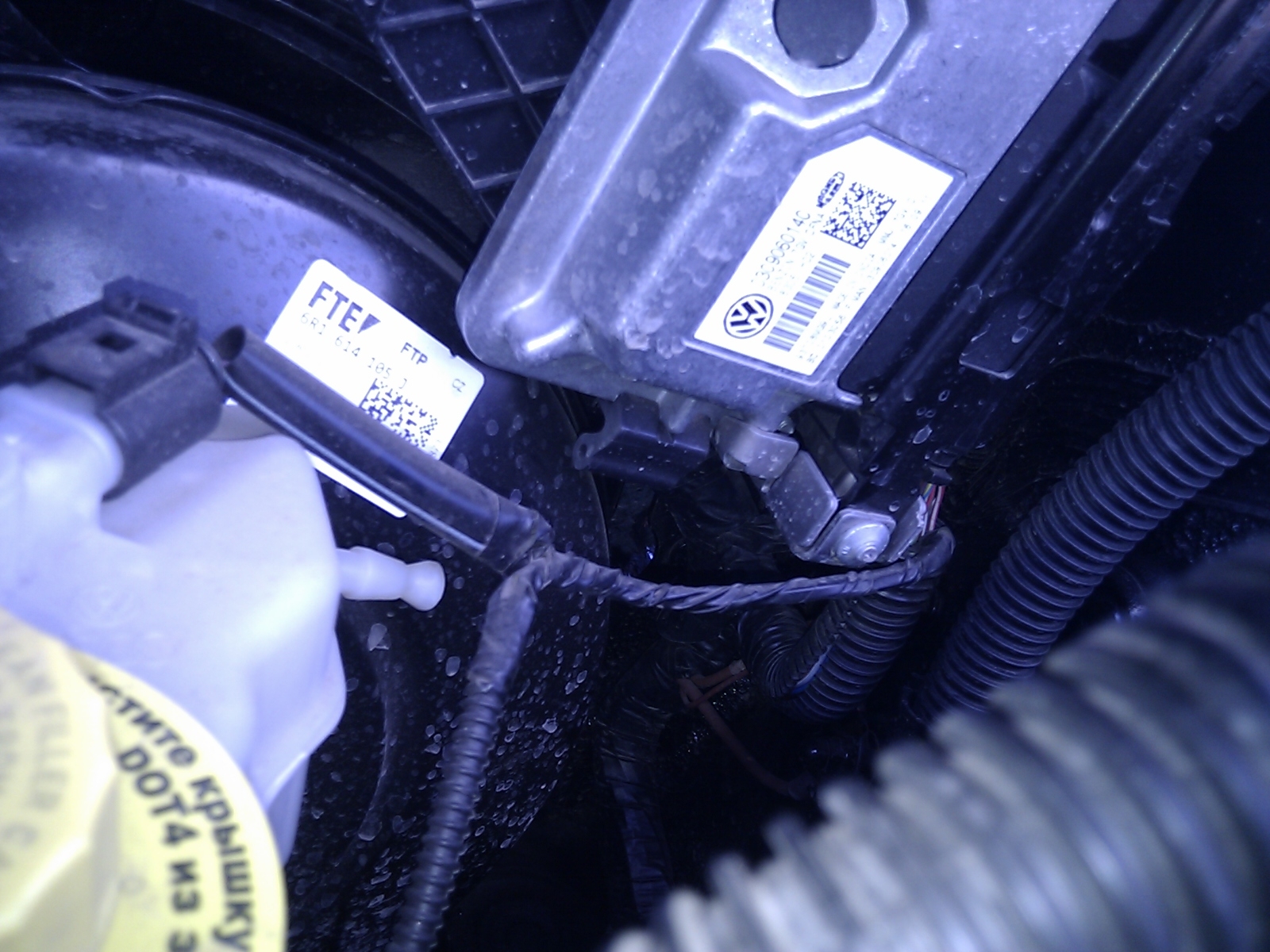

После протяжки кабеля питания в подкапотное пространство он был уложен в салоне при помощи монтажных площадок и хомутов.
Для того, чтобы избежать возможных проблем с официальным дилером, от аккумулятора был протянут как плюс, так и минус, т.е. пересечение с проводкой автомобиля было полностью исключено.


Вложения:
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-02 14-27-12.jpg [ 1.55 МБ | Просмотров: 9328 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-02 14-49-55_org.jpg [ 1.02 МБ | Просмотров: 9328 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-02 15-15-57_org.jpg [ 1.49 МБ | Просмотров: 9328 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-02 15-16-32.jpg [ 1.78 МБ | Просмотров: 9328 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-02 15-18-19_org.jpg [ 1.33 МБ | Просмотров: 9328 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-02 15-18-57_org.jpg [ 956.83 КБ | Просмотров: 9328 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-02 16-30-12_org.jpg [ 1.2 МБ | Просмотров: 9328 ]
 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.

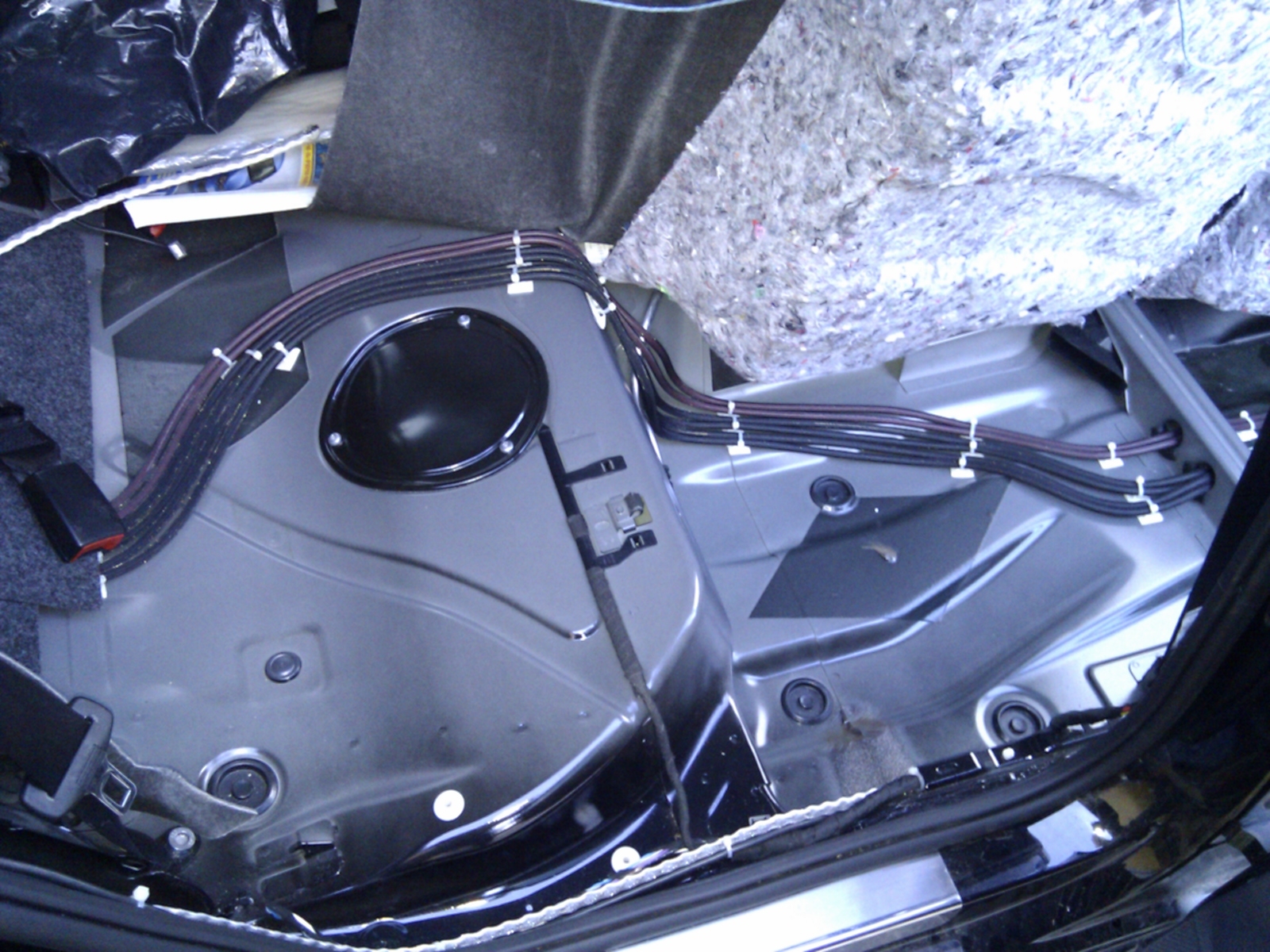

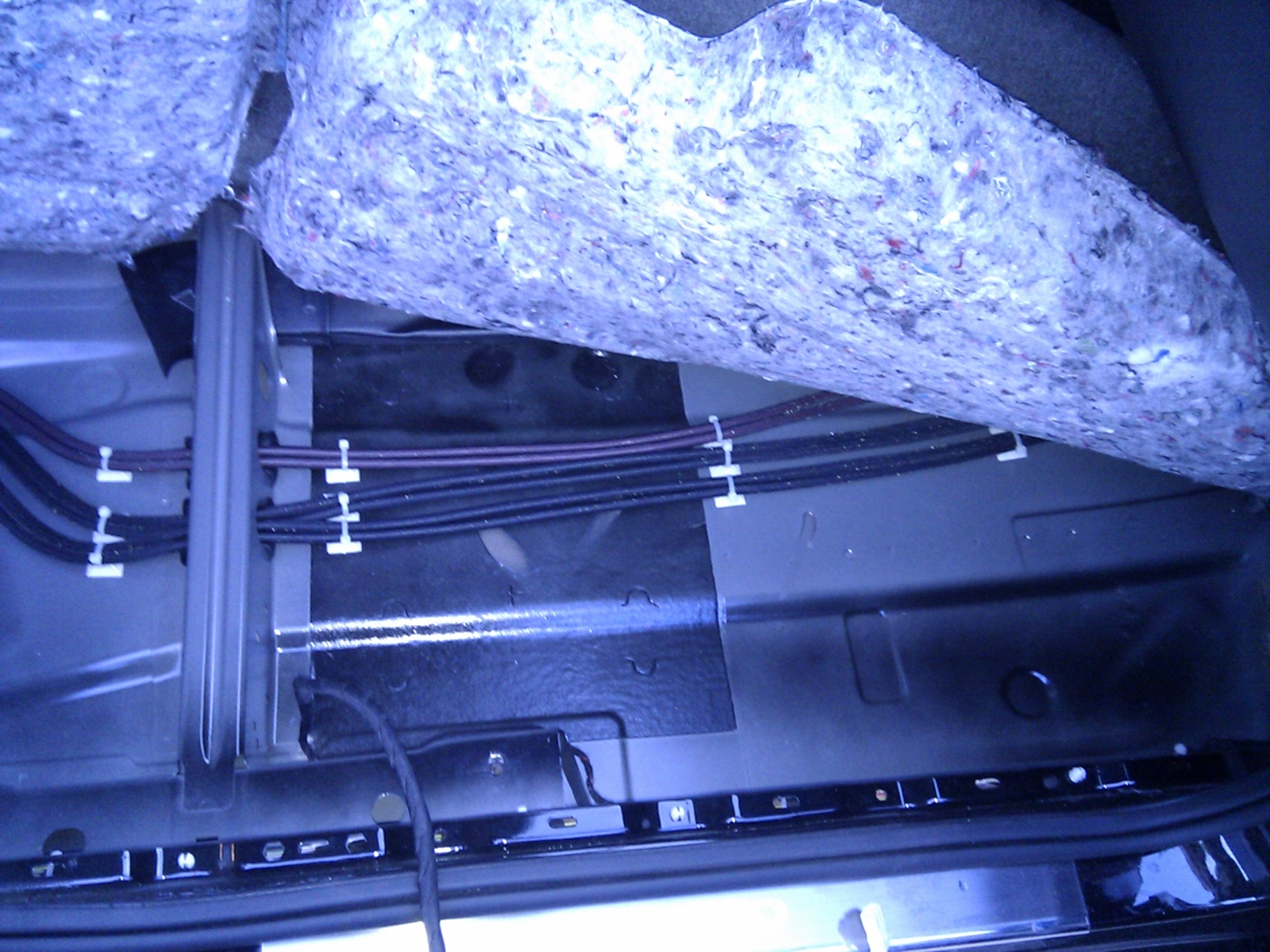

Прокладка межблоков проводилась по другую сторону центрального тоннеля, чтобы избежать влияния силовых проводов на неусиленный сигнал в межблоках.
Также при прокладке, на всякий случай, обошел стороной топливный насос.

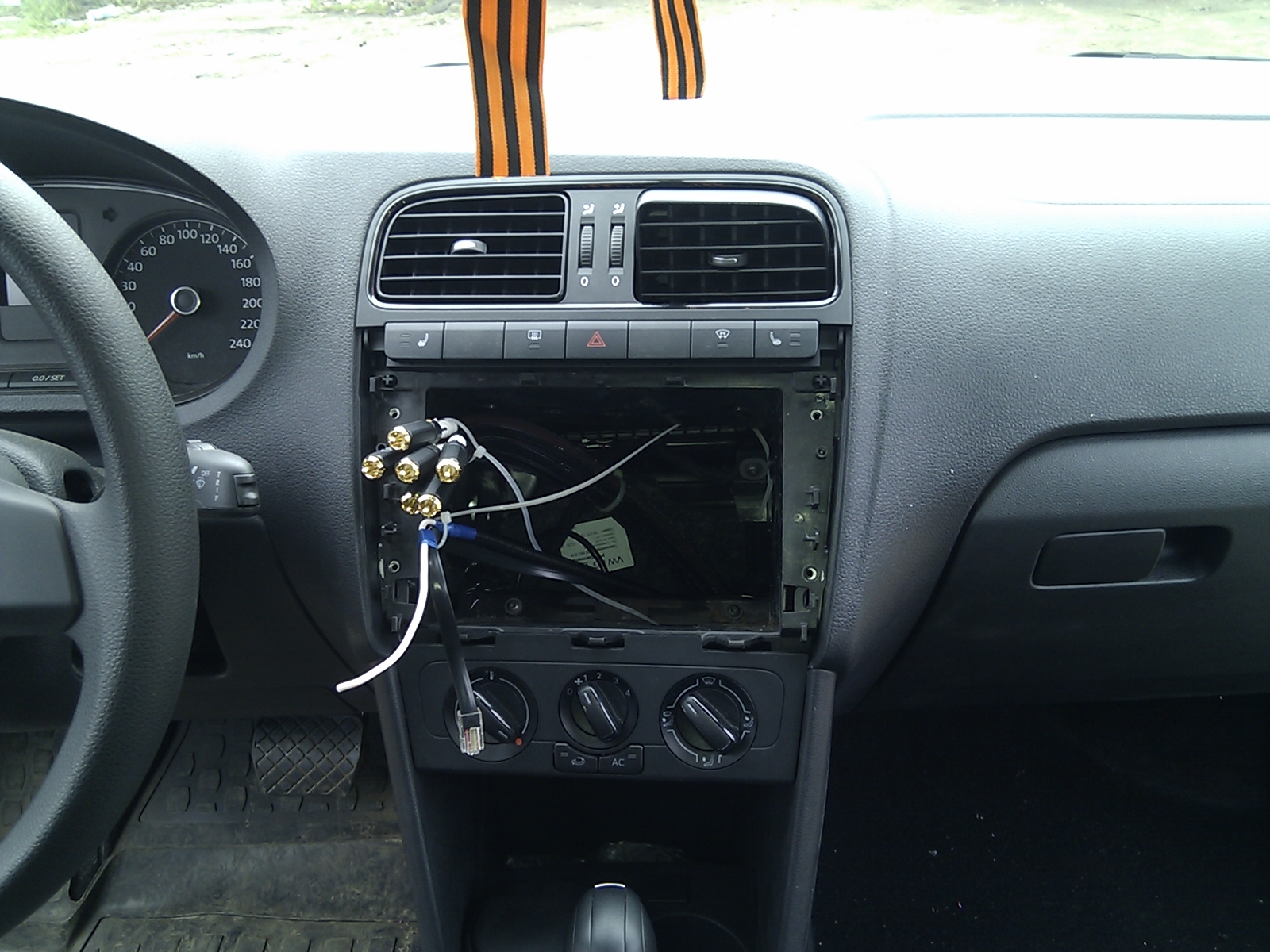

Для корректной установки магнитолы пришлось снять монтажную рамку.
После чего,магнитолу с межбоками попытался вставить на место - не получилось!!!
И виной тому оказалась пластиковая панель, к которой, по идее, должна прикручиваться магнитола.
А получилось следующее: вставленные в магнитолу 6 тюльпанов аккуратненько упирались в эту панель.
Т.к. особого смыла в этой панели не было, то она была аккуратненько удалена.

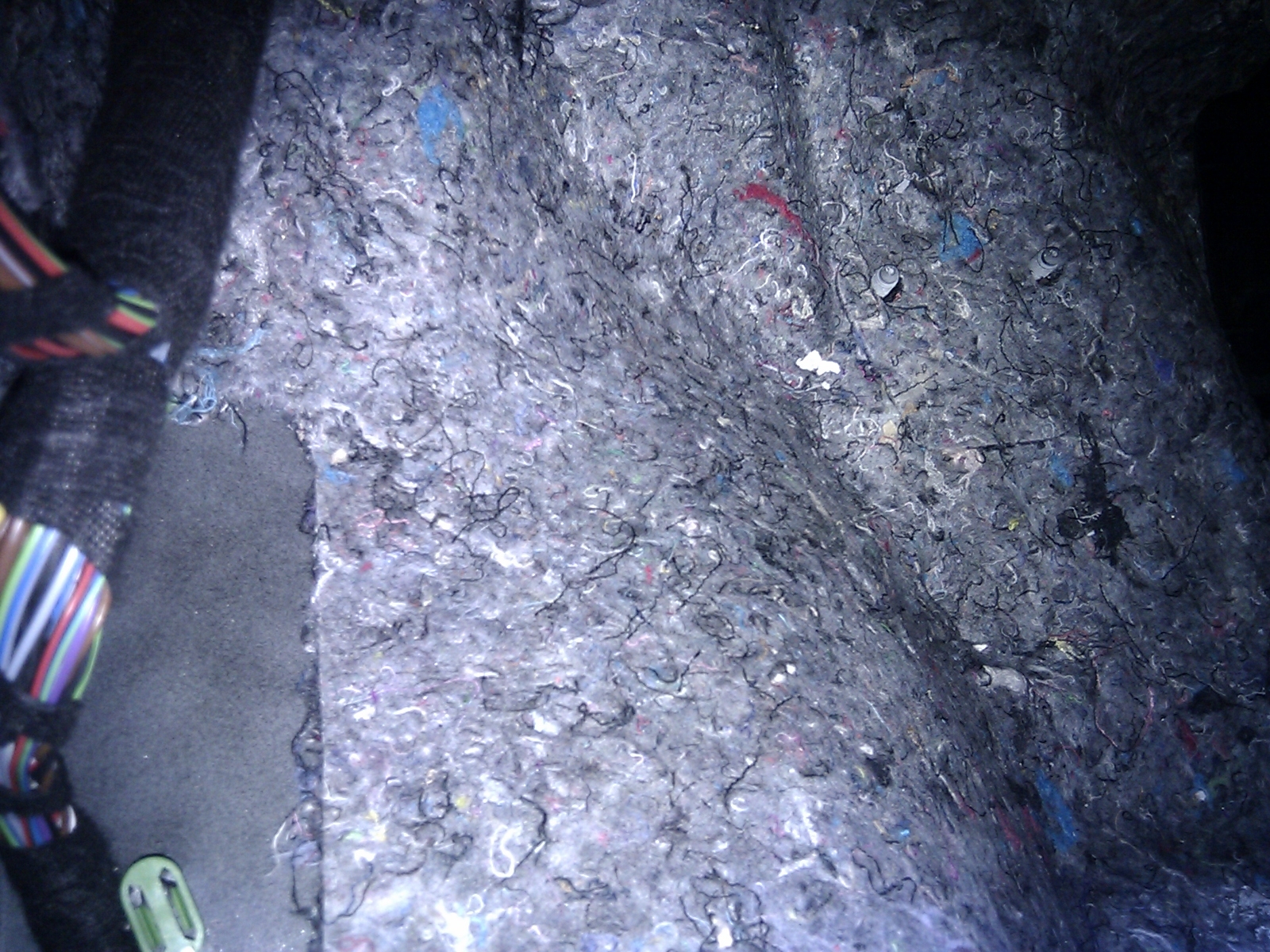

Что касается прокладки акустических кабелей, то они были уложены в боковые туннели, благо там места предостаточно. Самым сложным оказалось вывести акустические провода из салона в дверь. Тут пришлось рассверлить существующую колодку в месте, где были неиспользуемые контакты.


Вложения:
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-03 21-02-58_org.jpg [ 1.25 МБ | Просмотров: 9324 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-03 21-03-21_org.jpg [ 1.14 МБ | Просмотров: 9324 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-06 08-44-40_org.jpg [ 1001.29 КБ | Просмотров: 9324 ]
 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.
Следующим этапом было создание проставочных колец, целью которых было развернуть немного мидбас в салон.
Первым делом были выпилены 4 кольца, которые попарно связывались между собой саморезами. Саморезы закручивались на разную длину, тем самым создавая наклонную плоскость.

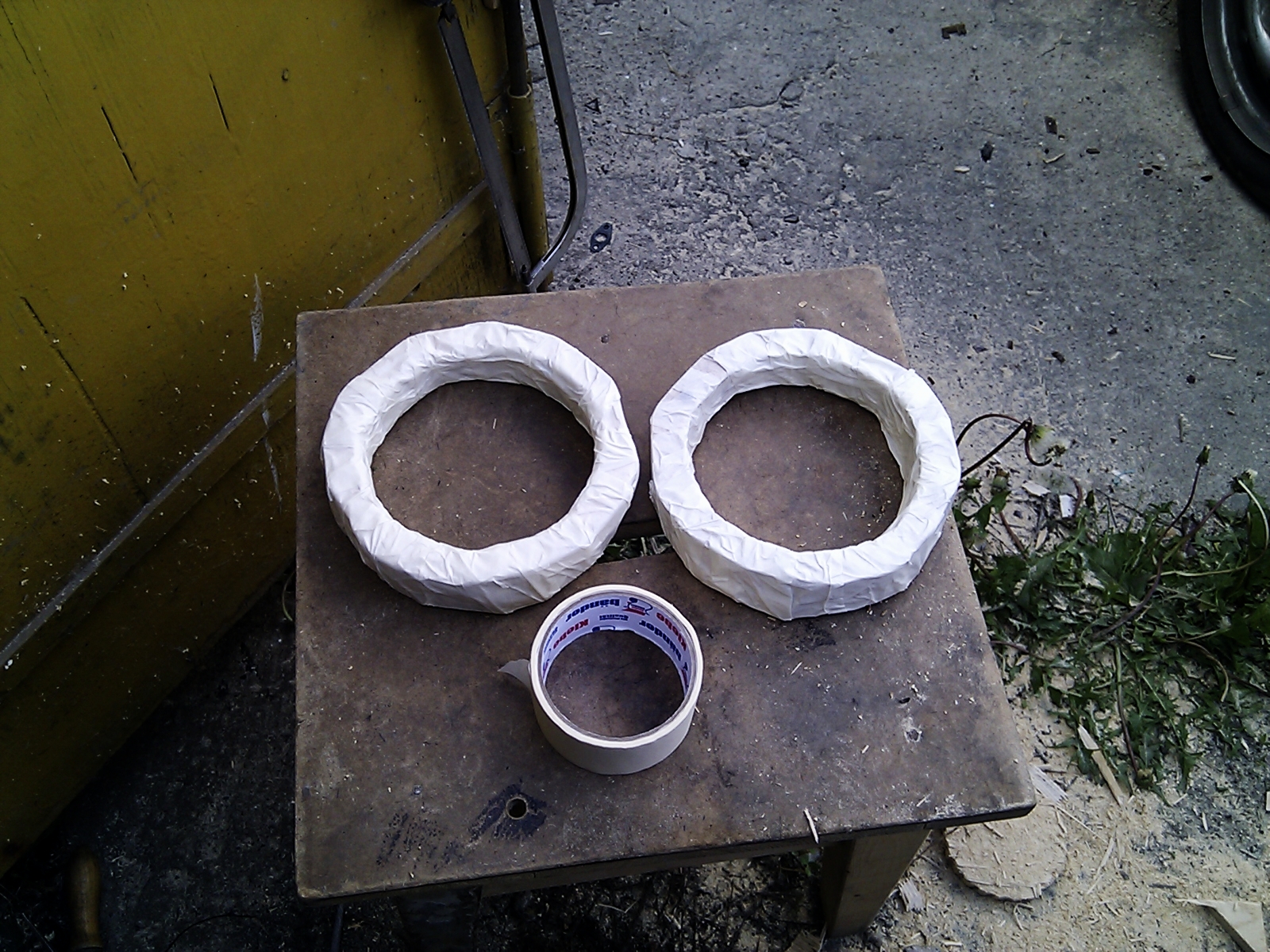

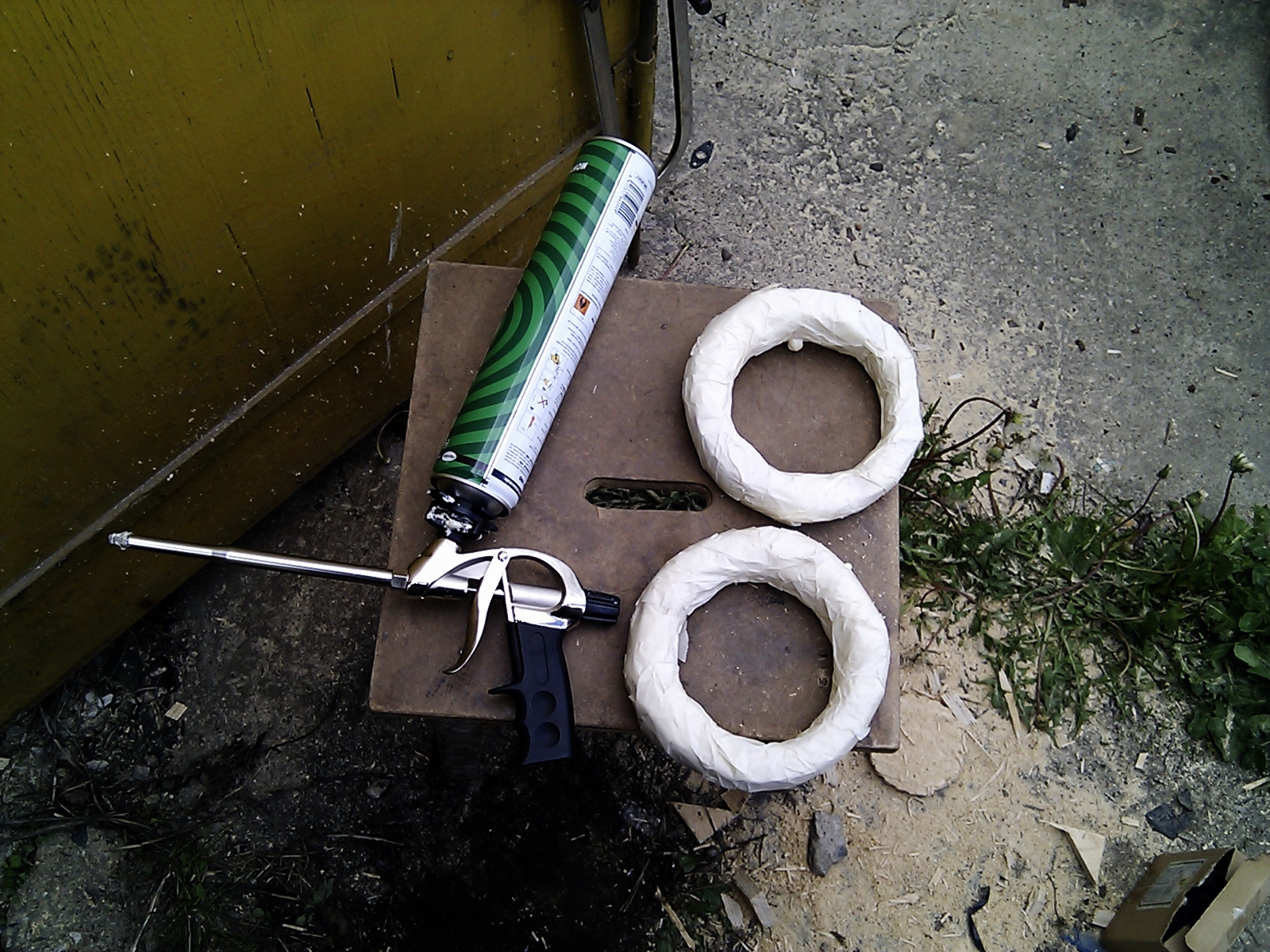

Далее полученные изделия обматывались малярным скотчем, после чего образовавшаяся полость заполнялась монтажной пеной.

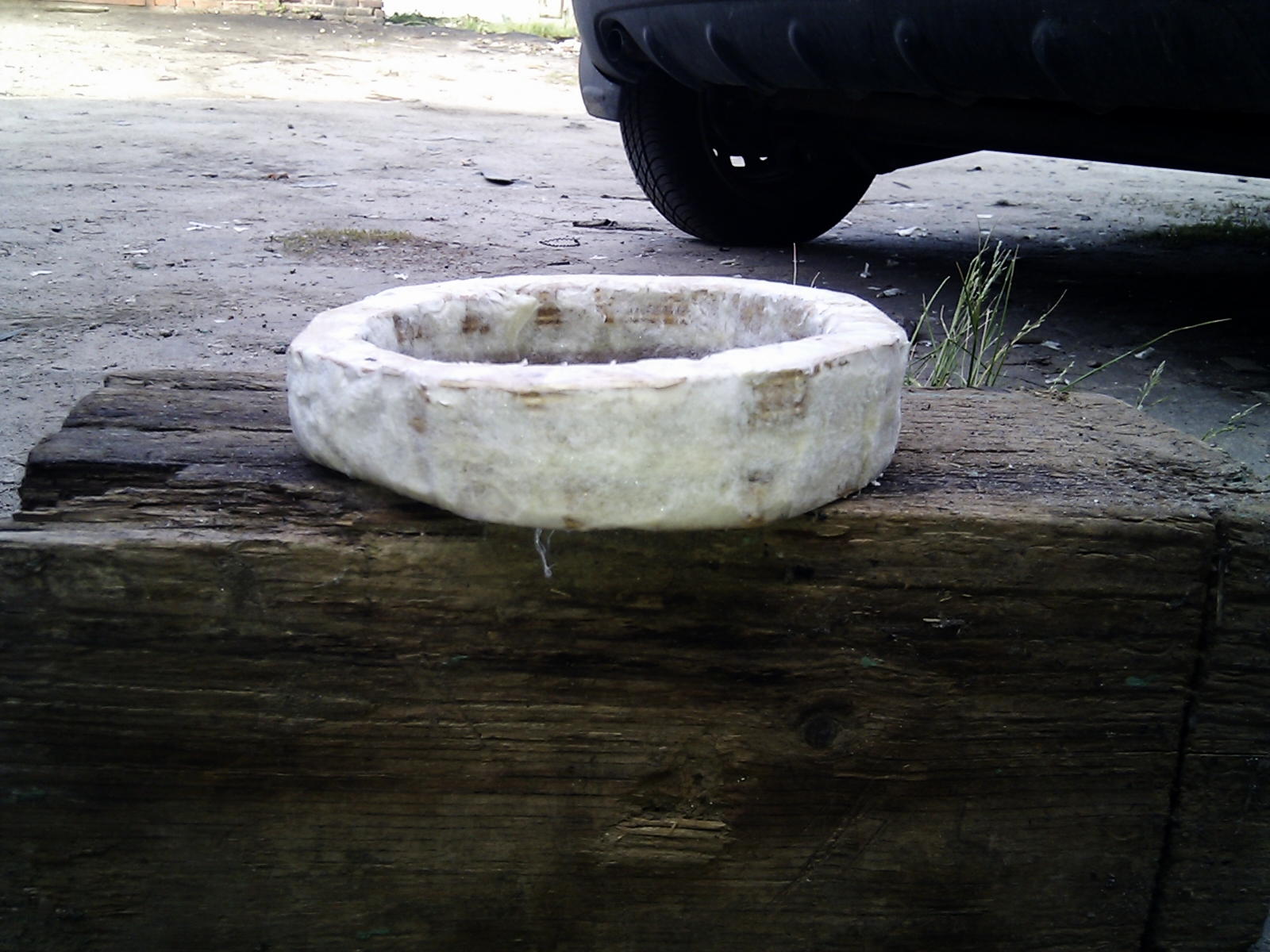

Подождав сутки, скотч был снят, излишки пены были убраны, получилось единое целое.
Результатом остался доволен, хотя угол можно было сделать и поболее.

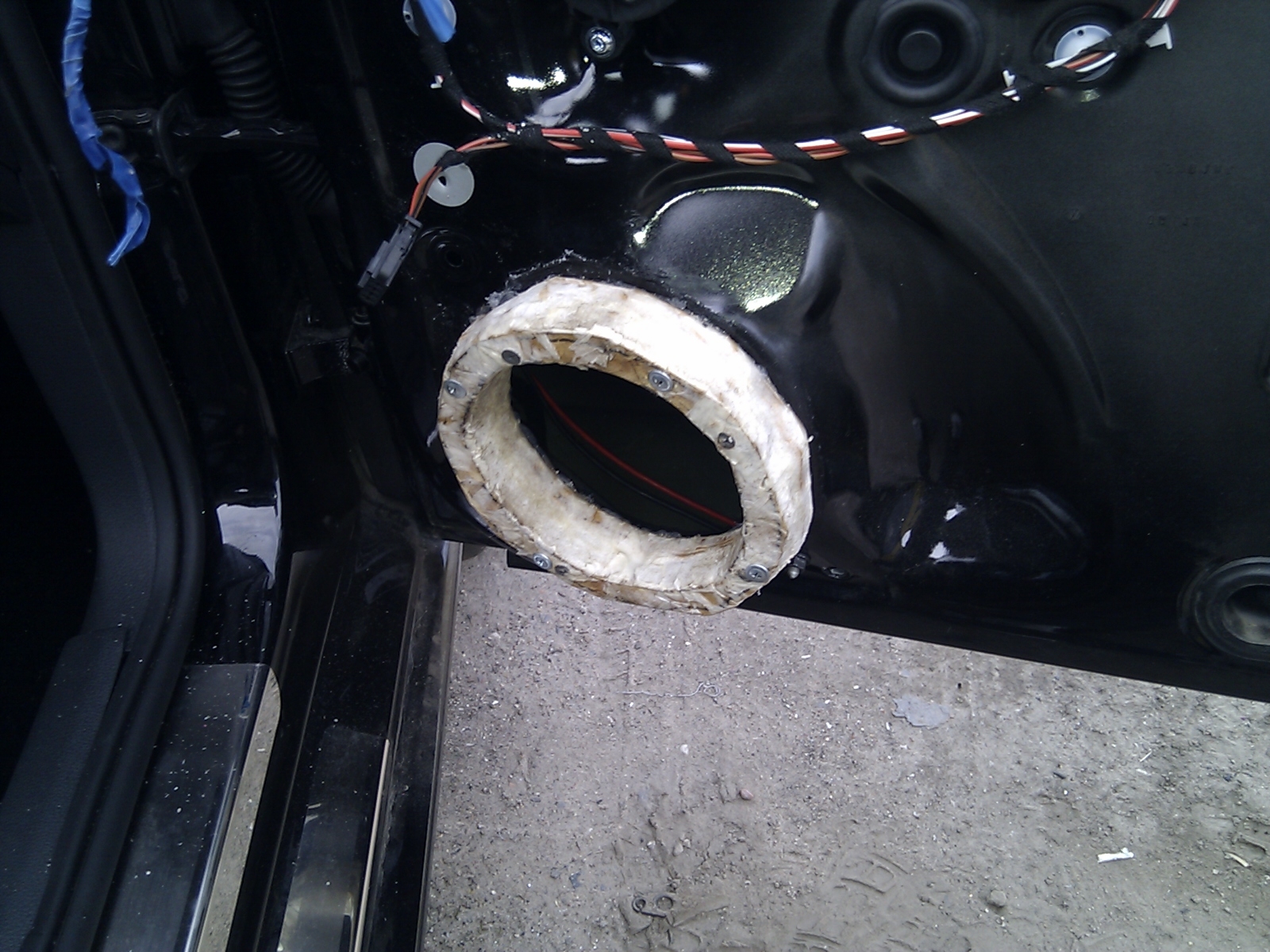

Потом, кольца были прикручены к двери, при этом между кольцами и дверью был положен силикон, дабы закрыть все щели.


Вложения:
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-04 15-26-26.jpg [ 1.33 МБ | Просмотров: 9314 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-04 15-31-16.jpg [ 1.43 МБ | Просмотров: 9314 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-04 15-54-17.jpg [ 1.48 МБ | Просмотров: 9314 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-05 19-43-50.jpg [ 1.15 МБ | Просмотров: 9314 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-05 19-44-08_org.jpg [ 1.04 МБ | Просмотров: 9314 ]
 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.
Для корректной посадки облицовки двери, пришлось ее немного модернизировать.
Весь пластик внутри был срезан, в результате все встало на свои места, при этом работе колонок ничего не мешало.


Вложения:
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-04 15-52-42.jpg [ 1.57 МБ | Просмотров: 9301 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-04 15-53-00.jpg [ 1.43 МБ | Просмотров: 9301 ]
Мой вариант иснсталляции звука в Polo Sedan
C360_2012-06-04 15-53-11.jpg [ 1.36 МБ | Просмотров: 9301 ]
 Профиль




Не в сети
Супермодератор
Аватара пользователя

Зарегистрирован: 21 июн 2010, 10:56
Сообщения: 3477
Изображения: 86
Откуда: СПб
Благодарил (а): 1861 раз.
Поблагодарили: 1844 раз.
Молодец Madness огромную работу провел :good:


 Профиль Персональный альбом




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 18 авг 2011, 11:16
Сообщения: 157
Откуда: Замкад.
Благодарил (а): 37 раз.
Поблагодарили: 42 раз.
Это еще не все, осталось еще пара пунктов, завтра полностью закончу отчет :)


 Профиль




Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 120 ]



Кто сейчас на конференции

Сейчас этот форум просматривают: Yahoo [Bot] и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
