Подлокотник ARMSTER-1 и ARMSTER-2 в shop.polosedan.ru

Подлокотник Shanghai VW Acces. (Китай) ZVT 859010 A SCH описание и фото

в теме не флудить!
===========================================================================
Фотоотчет об установке подлокотника от Шкоды Октавии (он же Гольф 4, Бора)
Добавлено - tarsh.
viewtopic.php?p=177184#p177184

_________________
Последняя запись в блоге гаража: Гольф продан).


 Профиль Персональный альбом




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 13 июл 2011, 10:56
Сообщения: 1594
Изображения: 0
Откуда: Москва
Благодарил (а): 513 раз.
Поблагодарили: 777 раз.
tarsh писал(а):
LeGrand, где приобрести можно?

Выкладываю крупно коробку.Производитель Saca арт.08-48012.
Я брал в сентябре 2011 г.в Москве в Южном Порту.В здании торгового комплекса (не в уличных палатках),от входа по диагонали дальний правый угол-отдел аксессуаров.


 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 08 янв 2012, 19:34
Сообщения: 109
Откуда: Ярославль
Благодарил (а): 7 раз.
Поблагодарили: 23 раз.
все бы хорошо, только не в цвет


 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 08 янв 2012, 19:34
Сообщения: 109
Откуда: Ярославль
Благодарил (а): 7 раз.
Поблагодарили: 23 раз.
Aprelle писал(а):
Вот со свежеодетыми чехлами как смотрится...

шикарно, в таком амплуа амстеровский подлокотник как-то даже и уместней родного выглядит


 Профиль




Не в сети
Опытный водитель

Зарегистрирован: 23 ноя 2010, 20:49
Сообщения: 159
Откуда: МО
Благодарил (а): 8 раз.
Поблагодарили: 19 раз.
Собстенна вот так выглядит подлокотник после обтяжки кожей


Вложения:
Подлокотник для VW Polo седан
20120330_135433.jpg [ 1.36 МБ | Просмотров: 1440 ]
 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 13 фев 2012, 19:35
Сообщения: 1263
Откуда: Мордовия
Благодарил (а): 391 раз.
Поблагодарили: 362 раз.
mkovalevskiy писал(а):
slavik13rus, не беспокойтесь, подлокотник в Вашей машине будет обязательно, видимо он просто был поднят
Мне бы тоже хотелось!!))

_________________
Авто по деньгам,не более...


 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 13 сен 2010, 00:18
Сообщения: 1446
Изображения: 1
Откуда: From Moscow City baby
Благодарил (а): 104 раз.
Поблагодарили: 376 раз.
mkovalevskiy писал(а):
slavik13rus, не беспокойтесь, подлокотник в Вашей машине будет обязательно, видимо он просто был поднят

Да, я думаю повода для беспокойства нет, он наверно был просто поднят или не был установлен на заводе или уже снят в салоне оф. дилера для дальнейшей перепродажи или установки на автомобиль друга менеджера автосалона.


 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 13 фев 2012, 19:35
Сообщения: 1263
Откуда: Мордовия
Благодарил (а): 391 раз.
Поблагодарили: 362 раз.
===TAT=== писал(а):
mkovalevskiy писал(а):
slavik13rus, не беспокойтесь, подлокотник в Вашей машине будет обязательно, видимо он просто был поднят

Да, я думаю повода для беспокойства нет, он наверно был просто поднят или не был установлен на заводе или уже снят в салоне оф. дилера для дальнейшей перепродажи или установки на автомобиль друга менеджера автосалона.

Спасибо,мОжете успокоить! :grin:

_________________
Авто по деньгам,не более...


 Профиль




Не в сети
АвтоСтажер
Аватара пользователя

Зарегистрирован: 14 апр 2012, 13:00
Сообщения: 5
Откуда: Запорожье
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.

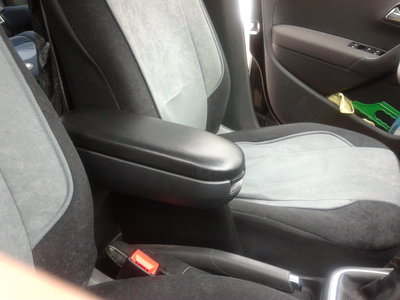

Может вот такой будет интересен? Это неоригинальный подлокотник, альтернативный, но вполне приличный:
Подходит как для хэтчбека...
Изображение Изображение Изображение

так и для седана
Изображение Изображение Изображение


 Профиль




Не в сети
АвтоЗнаток
Аватара пользователя

Зарегистрирован: 25 янв 2012, 22:00
Сообщения: 491
Откуда: Северо-западная группировка
Благодарил (а): 6 раз.
Поблагодарили: 122 раз.
AndreA писал(а):
Может вот такой будет интересен? Это неоригинальный подлокотник, альтернативный, но вполне приличный:
так и для седана

Ничётак... где, сколько, как заказать и т.п? В общем, всю инфу в студию!


 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 24 окт 2011, 15:48
Сообщения: 91
Откуда: Ростовская область
Благодарил (а): 27 раз.
Поблагодарили: 12 раз.
Думаю взять в клубном магазине, кто ставил скажите это сложно или легко? Если можно вкратце процесс установки описать


 Профиль




Не в сети
АвтоЗнаток
Аватара пользователя

Зарегистрирован: 06 авг 2010, 21:53
Сообщения: 332
Изображения: 0
Откуда: г. Орел
Благодарил (а): 278 раз.
Поблагодарили: 235 раз.
Поздравляю всех, друзья, с Пасхой!
Как я обещал, представляю фото отчет об установке подлокотника от шкоды октавии (он же гольф 4, бора). заказывал на ebay.
к нашему автомобилю пришлось делать переходную рамку из металла 3 мм., чертеж прилагаю тоже, вымерен и набросан на бумагу мной дилетантским способом, но вроде понятно.
из родных деталей чуть подрезать пришлось только заднюю заглушку тоннеля пола, ни одна другая деталь автомобиля в ходе эксперимента не пострадала!
Предыстория: ни один из предложенных здесь вариантов на 8 страницах и по всему форуму, и интернету по поло, меня не удовлетворял.
мне нужен был примерно такой вариант:
- бюджетность на первом месте.
- оригинал (доступный по средствам), или альтернативный вариант, из семейства ВАГ - солидный, добротный и оригинальный по внешнему виду. На крайний случай - китай качаственный.
- При этом, крепление должно быть абсолютно жестким (не к пластику вульгарно прикручиваться саморезами). оно должно быть еще и спрятано, т.е. без железок, крепящимся к салазкам, или других подобных городух.

После долгих поисков, я выбрал то, что соответствует моим требованиям. Но требовалась доработка. Так как крепление шкоды на 3 болтах, а наше на 4, я сделал переходную рамку. Приварил к ней шпильки и закрепил на тоннеле. на шпильки посадил крепление шкоды, и к нему сам подлокотник. затрачено 6 часов.
на фотографиях в принципе, все понятно.
Надеюсь, информация будет вам полезной.
На вопросы готов ответить. Советы, замечания и критика принимаются.


Вложения:

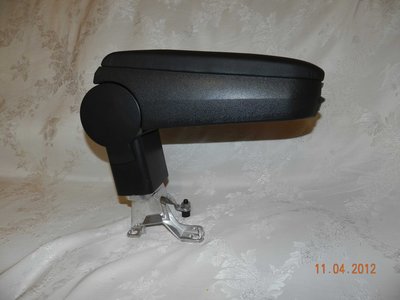

Комментарий к файлу: Люди, для вас я готовил фото отчет. Все это было экспериментом с импровизацией до последнего момента - конечного результата.
Подлокотник для VW Polo седан
DSCN0466.JPG [ 480.32 КБ | Просмотров: 4215 ]

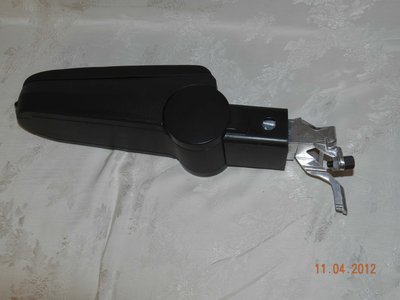

Комментарий к файлу: вот такой мне пришел. я , правда, уже добрался до кронштейна и откромсал на свой лад, о чем будет дальше. а так все остальное сохранило свою девственную целостность. ах, да, болтов нет на фотке, но это мелочь.
Подлокотник для VW Polo седан
DSCN0463.JPG [ 523.16 КБ | Просмотров: 4215 ]

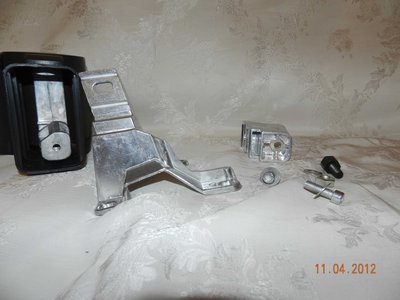

Комментарий к файлу: кронштейни другие прилады подлокотника
Подлокотник для VW Polo седан
DSCN0473.JPG [ 594.8 КБ | Просмотров: 4215 ]
Комментарий к файлу: выделено фотошопом - это было раньше, фото, к сожалению нет, как было раньше.
удалено: 1. шипы внизу 2 шт, т.к. только мешали, 2. срезано ребро, т.к. кронштейн элементарно не влезал из-за ребра под выштамповку справа от ручника в пластиковой накладке тоннеля.

Подлокотник для VW Polo седан
DSCN0469.JPG [ 789.3 КБ | Просмотров: 4215 ]

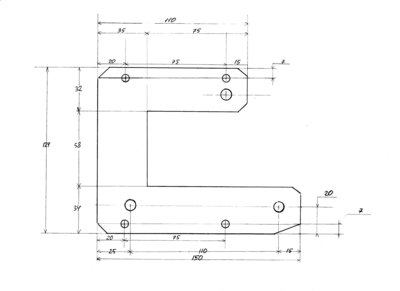

Комментарий к файлу: нехитрый чертеж сочленения соединений, полученный эмпирическим путем (мое "ноу-хау" так сказать).
Подлокотник для VW Polo седан
переходная рамка подлокотника.jpg [ 186.04 КБ | Просмотров: 4215 ]

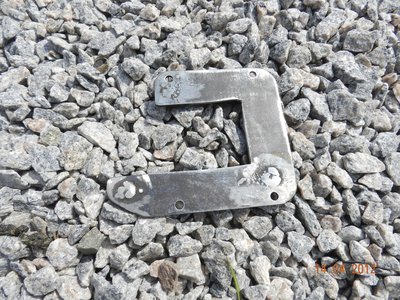

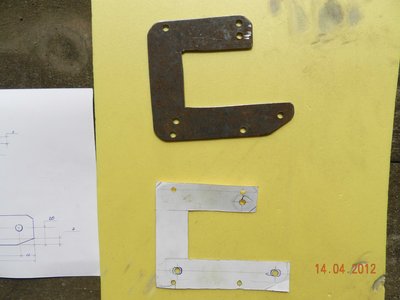

Комментарий к файлу: вырезаем из листового металла 3 мм. такую заготовку по чертежу
Подлокотник для VW Polo седан
DSCN0493.JPG [ 458.09 КБ | Просмотров: 4215 ]
Комментарий к файлу: зачищаем деталь, нарезаем резьбу для шпилек, вкручиваем шпильки и с обратной стороны привариваем шпильки. После сварки зачистить всю поверхность в местах сварки вровень с поверхностью заготовки.
Подлокотник для VW Polo седан
DSCN0498.JPG [ 1.13 МБ | Просмотров: 4215 ]
Подлокотник для VW Polo седан
DSCN0500.JPG [ 995.89 КБ | Просмотров: 4215 ]

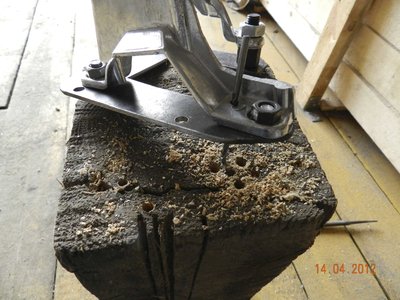

Комментарий к файлу: примерили, засверливаем дополнительное сквозное отверстие для создания второй точки крепления в слабом месте (где большой провис правой ноги кронштейна относительно наших штатных точек крепления. в рамке нарезаем резьбу, а в кронштейне рассверливаем на 1 мм больше. Можно также сделать это крепление не в виде болта, а в виде шпильки
Подлокотник для VW Polo седан
DSCN0506.JPG [ 608.08 КБ | Просмотров: 4215 ]

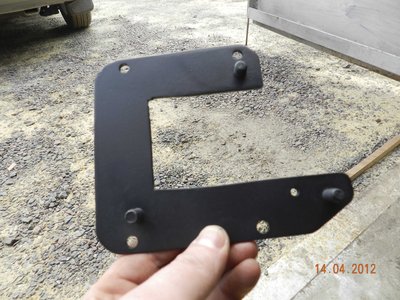

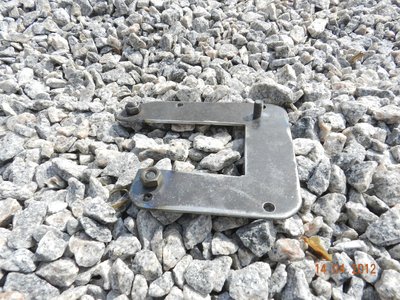

Комментарий к файлу: покрасили из баллончика
Подлокотник для VW Polo седан
DSCN0510.JPG [ 949.1 КБ | Просмотров: 4215 ]

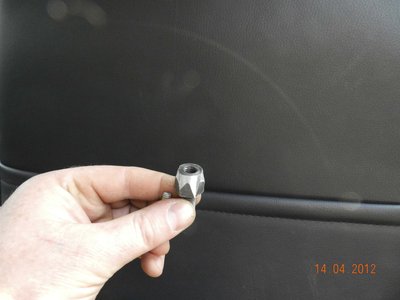

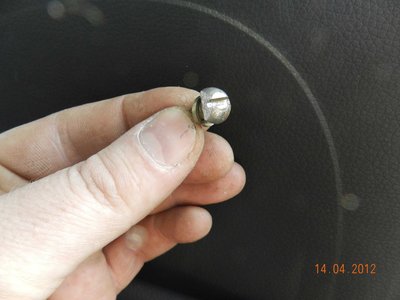

Комментарий к файлу: стачиваем сторону болта, где отверстия расположены близко, чтобы болт не мешал нам закрутить проставку в дальнейшем.
Подлокотник для VW Polo седан
DSCN0512.JPG [ 320.73 КБ | Просмотров: 4215 ]
Комментарий к файлу: стачиваем нижние грани проставки, чтобы она не цеплялась за болт.
Подлокотник для VW Polo седан
DSCN0513.JPG [ 345.59 КБ | Просмотров: 4215 ]

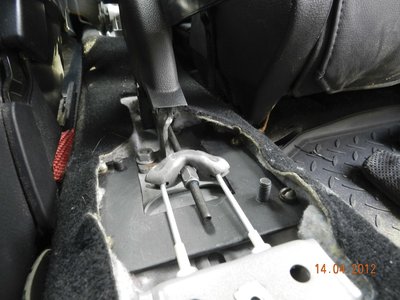

Комментарий к файлу: Устанавливаем переходную рамку на штатные места тоннеля. не забываем про сточенную кромку головки болта, чтобы закрутилась свободно проставка кронштейна.
Подлокотник для VW Polo седан
DSCN0515.JPG [ 449.79 КБ | Просмотров: 4215 ]
Комментарий к файлу: Крепим гольфовский кронштейн на шпильки рамки с использованием проставки из комплекта подлокотника под левую ногу опоры. не забываем вкрутить мелкий болт где сверлили и нарезали резьбу (правая верхняя нога кронштейна). Это нужно, чтоб рамка и, соответственно, подлокотник притянулись и не "играли". т.е. делаем 2 точки крепления. Болт подбораем по длине, чтоб он цеплялся чуть за резьбу, а в полностью закрученном положении не упирался в тоннель.
Подлокотник для VW Polo седан
DSCN0516.JPG [ 390.72 КБ | Просмотров: 4215 ]

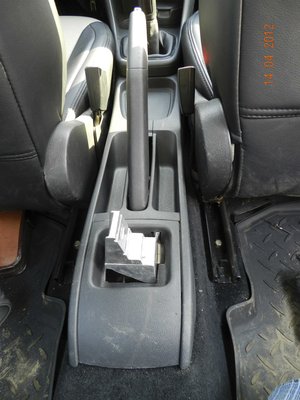

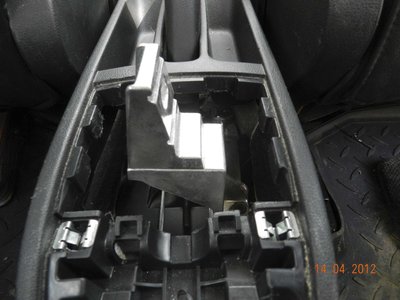

Комментарий к файлу: кронштейн закреплен, накладка тоннеля тоже. остается подогнать и поставить заглушку
Подлокотник для VW Polo седан
DSCN0518.JPG [ 378.23 КБ | Просмотров: 4215 ]
Комментарий к файлу: единственная деталь, которая подверглась резке и подгонке.
Подлокотник для VW Polo седан
DSCN0521.JPG [ 591.18 КБ | Просмотров: 4215 ]

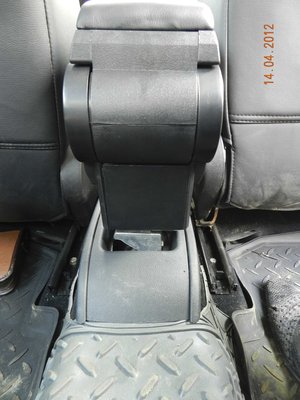

Комментарий к файлу: просвет и небольшое смещение конструкции вбок - самый большой недостаток. Если его поставить по центру, то кронштейн будет задевать механизм стояночного тормоза (не забываем, что на шкоде и гольфе ручник левее и соответственно проставка в кронштейне сделана не просто так, у нас же ручник располагается по центру тоннеля).
Подлокотник для VW Polo седан
DSCN0522.JPG [ 603.27 КБ | Просмотров: 4215 ]
Комментарий к файлу: вот такой просвет. мне он не свербит глаз, а если кто хочет, можно сделать своеобразный кожух из пластика вокруг основания стойки подлокотника и обтянуть его кожей. насадить на основание, закрепить подлокотник на креплении и опустить кожух вниз до накладки тоннеля. вот и все.
Подлокотник для VW Polo седан
DSCN0525.JPG [ 599.21 КБ | Просмотров: 4215 ]
Подлокотник для VW Polo седан
DSCN0524.JPG [ 559.96 КБ | Просмотров: 4215 ]

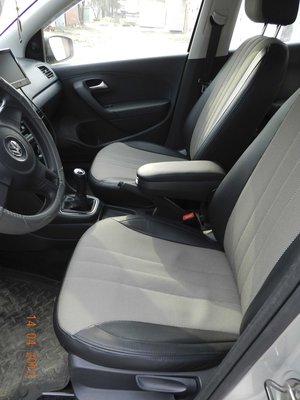

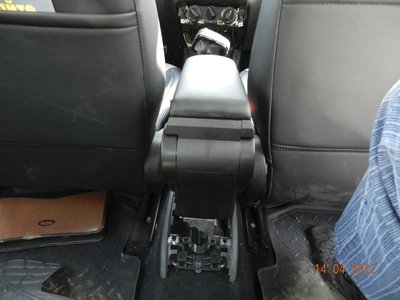

Комментарий к файлу: результат меня устраивает.
Подлокотник для VW Polo седан
DSCN0526.JPG [ 740.73 КБ | Просмотров: 4215 ]
 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 24 окт 2011, 15:48
Сообщения: 91
Откуда: Ростовская область
Благодарил (а): 27 раз.
Поблагодарили: 12 раз.
Люди ну подскажите как подлокотник с клубного магазина ставится?

Хочу взять но не знаю осилю ли установку


 Профиль




Не в сети
АвтоЗнаток
Аватара пользователя
Volkswagen Polo седан (2010)

Зарегистрирован: 14 июл 2010, 09:58
Сообщения: 339
Изображения: 0
Откуда: Москва ЮВАО
Благодарил (а): 340 раз.
Поблагодарили: 264 раз.

Имя: Александр
Люди ну подскажите как подлокотник с клубного магазина ставится?

Хочу взять но не знаю осилю ли установку


Выше, всё уже давно описано, нужно тока прочитать.

_________________
5 из 5


 Профиль




Не в сети
АвтоЛюбитель
Аватара пользователя

Зарегистрирован: 24 окт 2011, 15:48
Сообщения: 91
Откуда: Ростовская область
Благодарил (а): 27 раз.
Поблагодарили: 12 раз.
Тему перечитал. Кроме установки на саморезы ничего не нашел. Если не сложно дайте ссылку на пост. Видно плохо со зрением стало.


 Профиль




Не в сети
Опытный водитель

Зарегистрирован: 25 дек 2010, 15:40
Сообщения: 166
Откуда: Пермь
Благодарил (а): 14 раз.
Поблагодарили: 11 раз.
DMT писал(а):
Тему перечитал. Кроме установки на саморезы ничего не нашел. Если не сложно дайте ссылку на пост. Видно плохо со зрением стало.

Он так и устанавливается на саморезы.http://shop.polosedan.ru/index.php?rout ... duct_id=84 Фото №8 присмотрись внимательно.
