Ставим замок кпп на поло седан механическая кпп.
ВНИМАНИЕ! замки различных производителей конструктивно отличаются друг от друга и соответственно различаются по установке. данная установка предназначенна для этого типа замков.


Вложения:
Комментарий к файлу: Итак замок констракт для автомобилей поло и поло седан с механической кпп (рекомендован ФГР :-) )
Установка замка кпп
1.JPG [ 300.25 КБ | Просмотров: 1078 ]
Установка замка кпп
2.JPG [ 282.43 КБ | Просмотров: 1078 ]
Комментарий к файлу: аккуратно поддеваем за низ отверткой и тянем немного на себя пока не отпустит фиксатор затем освободить другие фиксаторы по кругу
Установка замка кпп
3.JPG [ 252.88 КБ | Просмотров: 1078 ]
Комментарий к файлу: снимаем облицовочную рамку головного устройства
Установка замка кпп
4.JPG [ 206.19 КБ | Просмотров: 1078 ]
Комментарий к файлу: снимаем облицовочную рамку клуматической установки для этого берем за низ и тянем равномерно на себя (не гнуть на излом)
Установка замка кпп
5.JPG [ 234.97 КБ | Просмотров: 1078 ]
Комментарий к файлу: отстегиваем чехол рычага кпп он держится на двух фиксаторах один посередине спереди второй посередине сзади
Установка замка кпп
6.JPG [ 209.63 КБ | Просмотров: 1078 ]
Комментарий к файлу: далее снимаем декоративную вставку берем за перед как показанно на рисунке и тянем вверх (не ломать)
Установка замка кпп
7.JPG [ 166.74 КБ | Просмотров: 1078 ]
Комментарий к файлу: панель прикручена 4 винтами
откручиваем два верхних торкс 20

Установка замка кпп
8.JPG [ 248.38 КБ | Просмотров: 1078 ]
Установка замка кпп
9.JPG [ 218.7 КБ | Просмотров: 1078 ]
Комментарий к файлу: откручиваем два самореза внизу торкс 20
Установка замка кпп
10.JPG [ 211.34 КБ | Просмотров: 1078 ]
Установка замка кпп
11.JPG [ 191.59 КБ | Просмотров: 1078 ]
Комментарий к файлу: давим на два фиксатора вниз
Установка замка кпп
12.JPG [ 142.21 КБ | Просмотров: 1078 ]
Комментарий к файлу: тянет за низ назад
Установка замка кпп
13.JPG [ 222.58 КБ | Просмотров: 1078 ]
 Профиль




Не в сети
АвтоСтажер
Аватара пользователя

Зарегистрирован: 13 фев 2013, 23:37
Сообщения: 57
Откуда: Moskov
Благодарил (а): 0 раз.
Поблагодарили: 45 раз.
снимаем облицовку тоннеля пола


Вложения:
Комментарий к файлу: выкручиваем два самореза под климатической установкой
Установка замка кпп
14.JPG [ 199.85 КБ | Просмотров: 1070 ]
Установка замка кпп
15.JPG [ 172.07 КБ | Просмотров: 1070 ]
Комментарий к файлу: далее берем за заднюю крышку и тянем ее наверх
Установка замка кпп
16.JPG [ 176.93 КБ | Просмотров: 1070 ]
Комментарий к файлу: под ней выкручиваем саморез торкс 20
Установка замка кпп
17.JPG [ 231.11 КБ | Просмотров: 1070 ]
Комментарий к файлу: снизу рычага ручного тормоза освобождаем фиксатор чехла
Установка замка кпп
18.JPG [ 226.42 КБ | Просмотров: 1070 ]
Комментарий к файлу: снимаем чехол рычага
Установка замка кпп
19.JPG [ 206.64 КБ | Просмотров: 1070 ]
Комментарий к файлу: снимаем заглушку между рычагами кпп и ручного тормоза
Установка замка кпп
20.JPG [ 208.83 КБ | Просмотров: 1070 ]
Комментарий к файлу: берем облицовку тоннеля пола за заднюю часть и подымаем вверх затем отодвигаем назад
Установка замка кпп
21.JPG [ 202.76 КБ | Просмотров: 1070 ]
Комментарий к файлу: отсоеденяем штекер прикуривателя (при сборке многие часто забывают соеденить его обратно)
Установка замка кпп
22.JPG [ 141.23 КБ | Просмотров: 1070 ]
Комментарий к файлу: откручиваем 4 гайки которые держат корпус рычага кпп
Установка замка кпп
23.JPG [ 206.22 КБ | Просмотров: 1070 ]
Установка замка кпп
24.JPG [ 142.08 КБ | Просмотров: 1070 ]
Комментарий к файлу: устанавливаем замок на 4 шпильки наживляем срывные гайки которые идут в комплекте с замком ( пока не затягиваем )
Установка замка кпп
25.JPG [ 237.12 КБ | Просмотров: 1070 ]
Комментарий к файлу: ставим на заднюю передачу и затягиваем гайки (пока не срываем) проверяем работу замка призакрытии он должен блокировать рычаг кпп задняя передача не должна выключаться. затем открываем замок и проверяем чтоб рычаг свободно двигался и все передачи должны включаться
Установка замка кпп
26.JPG [ 204.81 КБ | Просмотров: 1070 ]
Комментарий к файлу: после этого срываем гайки
Установка замка кпп
27.JPG [ 219.43 КБ | Просмотров: 1070 ]
 Профиль




Не в сети
АвтоСтажер
Аватара пользователя

Зарегистрирован: 13 фев 2013, 23:37
Сообщения: 57
Откуда: Moskov
Благодарил (а): 0 раз.
Поблагодарили: 45 раз.
далее


Вложения:
Комментарий к файлу: надеваем метку на личинку замка
Установка замка кпп
28.JPG [ 210.01 КБ | Просмотров: 1066 ]
Комментарий к файлу: отпиливаем правое крепление панели ( согласен что вандализм но я здесь ничего не выбираю)
Установка замка кпп
29.JPG [ 292.29 КБ | Просмотров: 1066 ]
Комментарий к файлу: придавливаем боковину к метке должна остаться центровочная точка
Установка замка кпп
30.JPG [ 149.2 КБ | Просмотров: 1066 ]

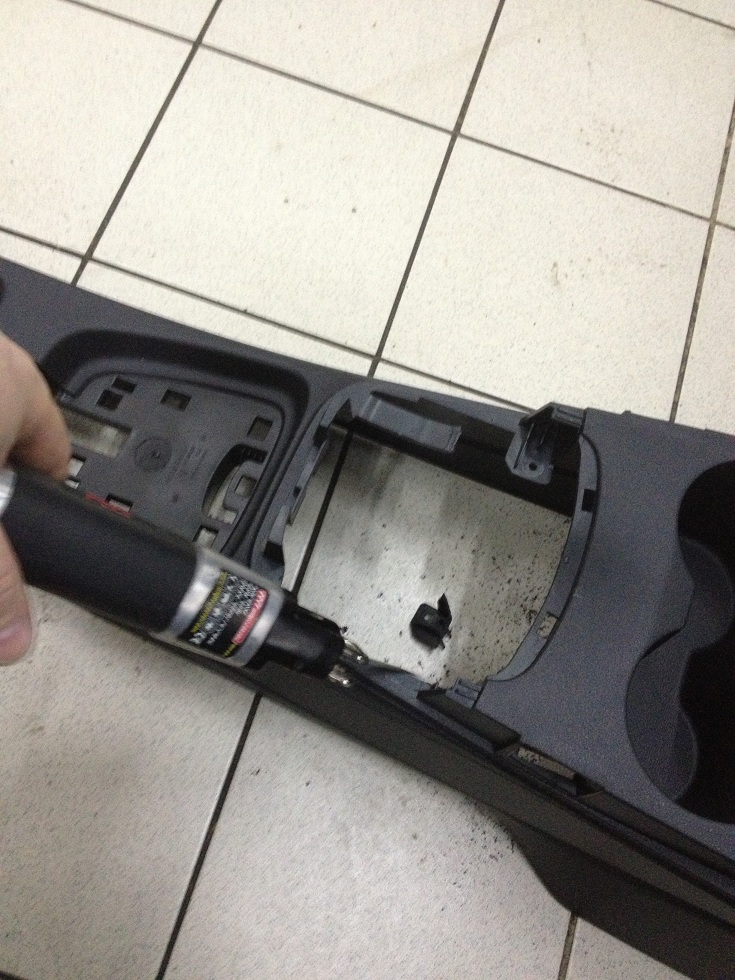

Комментарий к файлу: снимаем тоннель обратно и по оставленной меткой центровке выпиливаем фрезой отверстие
Установка замка кпп
31.JPG [ 276.04 КБ | Просмотров: 1066 ]
Установка замка кпп
32.JPG [ 304.41 КБ | Просмотров: 1066 ]
Установка замка кпп
33.JPG [ 312.48 КБ | Просмотров: 1066 ]
Комментарий к файлу: тупым ножом счищаем остатки
Установка замка кпп
34.JPG [ 284.13 КБ | Просмотров: 1066 ]
Установка замка кпп
35.JPG [ 294.72 КБ | Просмотров: 1066 ]
Комментарий к файлу: надеваем облицовку обратно (не забываем надеть разъем прикуривателя)
Установка замка кпп
36.JPG [ 318.34 КБ | Просмотров: 1066 ]
Комментарий к файлу: надеваем уплотнитель который идет в комплекте
Установка замка кпп
37.JPG [ 180.52 КБ | Просмотров: 1066 ]
Комментарий к файлу: отпиливаем правое крепление
Установка замка кпп
38.JPG [ 285.05 КБ | Просмотров: 1066 ]
Установка замка кпп
39.JPG [ 325.42 КБ | Просмотров: 1066 ]
Комментарий к файлу: собираем в обратной последовательности и еще раз проверяем работу замка
Установка замка кпп
40.JPG [ 211.88 КБ | Просмотров: 1066 ]
Комментарий к файлу: вот и все
Установка замка кпп
41.JPG [ 297.24 КБ | Просмотров: 1066 ]
 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 21 дек 2012, 18:10
Сообщения: 26
Откуда: Москва
Благодарил (а): 3 раз.
Поблагодарили: 3 раз.
А что с установкой замка на АКПП? Есть варианты?
P.S. Тиссот рулит. :-)


 Профиль




Не в сети
АвтоСтажер
Аватара пользователя

Зарегистрирован: 13 фев 2013, 23:37
Сообщения: 57
Откуда: Moskov
Благодарил (а): 0 раз.
Поблагодарили: 45 раз.
Фольцевод писал(а):
А что с установкой замка на АКПП? Есть варианты?
P.S. Тиссот рулит. :-)

Есть конечно. Как буду ставить нащелкаю.


 Профиль




Не в сети
АвтоЭксперт
Volkswagen Polo седан (2011)

Зарегистрирован: 03 сен 2011, 17:27
Сообщения: 1194
Изображения: 4
Откуда: Пермь
Благодарил (а): 203 раз.
Поблагодарили: 111 раз.

Имя: Иван
Сорри за вмешательство, но любопытно - данный замок блокирует КПП на задней передаче?
т.е. перед запуском двигла надо не забыть не только замок открыть, но и передачу выключить?

_________________
считаю что машина своих денег стоит и даже больше того.


 Профиль Персональный альбом




Не в сети
АвтоГуру
Аватара пользователя
Volkswagen Polo седан (2011)

Зарегистрирован: 03 окт 2012, 08:13
Сообщения: 10747
Откуда: 01 RUS
Благодарил (а): 1872 раз.
Поблагодарили: 3685 раз.

Имя: Олег
Fan_FERRARI писал(а):
перед запуском двигла надо не забыть не только замок открыть, но и передачу выключить?

Естественно. Кст-такая точно "приблуда" у меня стоит в качестве допа с салона. Ни разу не пользовался. Надо снять и продать ее за пару полтарушек пива. :-)


 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 24 окт 2011, 21:07
Сообщения: 3
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Здравствуйте, спасибо за фото и инфу.
Сори за наивный вопрос, но все же рискну. Существуют способы блокировки рычага КПП на нейтралке, чтобы оставить возможность работы автозапуска в морозные зимние ночи?
Понимаю, что на нейтралке машину можно просто укатить, но с блокированным рычагом все же повышается безопасность на пару процентов.
