Доброго времени суток! Отмечу сразу что речь пойдёт о задних пассажирах. По передним плафонам и их посадочным местам уже обсуждалось .Модераторы могут слить в одну тему будет проще. Я же вкратце расскажу о технологии (колхоз. не колхоз можете критиковать не обижусь). И так поехали : Плафоны те-же, разъёмы те-же. кому интересно отпишетесь, номера уточню. Во первых отсоединяем клемму масса, так на всякий случай.Откручиваем и опрокидываем водительское и переднее пассажирское кресло (сильно не тяните разъёмы переломаете). Далее разматываем изоленту, вставляем заранее изготовленный жгут с разъёмом и начинаем всё заматывать обратно,с натяжкой.
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
01.jpg [ 38.47 КБ | Просмотров: 2810 ]

Далее всё укладываем в жгут и доматываем вдоль порога, должно получиться вот так. У меня синий и красно жёлтый. То-же самое с правой стороны.
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
02.jpg [ 34.56 КБ | Просмотров: 2747 ]

Под креслом всё выглядит пока вот так. Это до моего вмешательства.
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
03.jpg [ 22.12 КБ | Просмотров: 2747 ]

А после моего вмешательства появился такой отросток с разъёмом.
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
04.jpg [ 20.88 КБ | Просмотров: 2747 ]

Так как посадочных мест для плафонов нет, пришлось их изготовить самостоятельно из корпуса блока питания от компа. Получилось нечто подобное.
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
05.jpg [ 28.37 КБ | Просмотров: 2747 ]

Ищем место куда это всё пристроить.Безобразие...
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
06.jpg [ 21.43 КБ | Просмотров: 2747 ]

Едем далее! Магнит внизу для сбора стружки и всякой металлической нечисти. Ведь пришлось сверлить и нарезать резьбу. Я же выше писал ,что всё это безобразие, так нельзя :grin: .
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
07.jpg [ 30.82 КБ | Просмотров: 2747 ]

Примеряем плафон .Всё встаёт на свои места ничего не мешает . Кстати пластинку можно покрасить в чёрный цвет и выбить какой нибудь vag номер каталожный . :-)
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
08.jpg [ 28.73 КБ | Просмотров: 2747 ]

Общее ФОТО на память . На этом всё . Аналогично делается с правой стороны.
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
09.jpg [ 31.03 КБ | Просмотров: 2747 ]

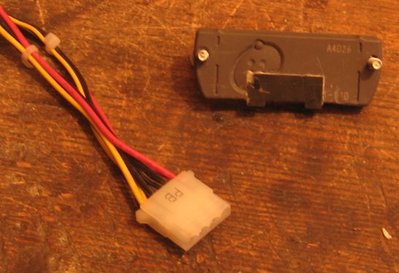

Заодно подсветка перчаточного ящика . Я организовал так. Пока делал подсветку ног, изготовились жгуты и средства коммутации для перчаточника. Белый разъём от компьютерного бп, опять не оригинал.
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
10.jpg [ 26.75 КБ | Просмотров: 2747 ]

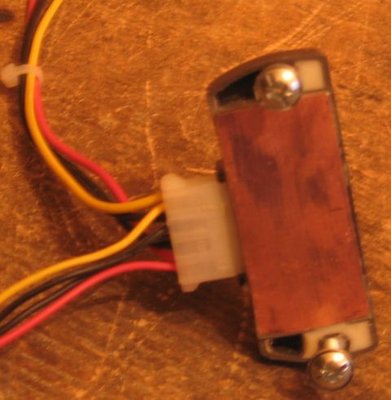

Нашёл неисправную микросхему STK 730 080, есть у любого телемастера отсыпет кучку, выпотрошил её ,остался только корпус изготовил платку, впаял туда разъём от hdd и геркон, обмотал это всё скотчем и залил эпоксидной смолой. (Скотч потом убирается после застывания .) Получилось вот так.(Кто то на форуме обещал за такое решение с герконом премию). :grin:. Белый это магнит про него совсем забыл . Он тоже залит клеем.
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
11.jpg [ 22.03 КБ | Просмотров: 2747 ]

Общий вид всего этого ужаса. На этом всё на сегодня.
Вложение:
Подсветка пространства ног и перчаточного ящика. Фотоотчет
12.jpg [ 30.08 КБ | Просмотров: 2747 ]


 Профиль




Не в сети
АвтоЭксперт

Зарегистрирован: 27 ноя 2011, 10:41
Сообщения: 1038
Откуда: Москва
Благодарил (а): 116 раз.
Поблагодарили: 508 раз.
Автору респект!!!
Молодец, я так и не сподобился подсветить ноги пассажиров, не хватило фантазии куда приделать плафоны


 Профиль




Не в сети
АвтоЛюбитель

Зарегистрирован: 15 мар 2012, 19:16
Сообщения: 93
Откуда: Екатеринбург
Благодарил (а): 3 раз.
Поблагодарили: 11 раз.
За творчество 5 с плюсом ! Только зачем все это ? :)
P.S. Контакты геркона со временем подгорят и перестанут вкл/выкл лампу.
а почему не светодиоды ? :shock:


 Профиль




Не в сети
Опытный водитель

Зарегистрирован: 09 июл 2011, 14:44
Сообщения: 236
Откуда: республика Башкортостан
Благодарил (а): 8 раз.
Поблагодарили: 60 раз.
Офисный хомячище всё на светодиодах 8J0-947-407-A, подгорят(но думаю этого не произойдёт) сделаю ещё ,какие проблемы ,это ж я сам придумал и сделал. Подсветка для ног, согласен ,спереди не нужна, а сзади уже оценили, очень даже необходима.


 Профиль




Не в сети
АвтоЛюбитель

Зарегистрирован: 15 мар 2012, 19:16
Сообщения: 93
Откуда: Екатеринбург
Благодарил (а): 3 раз.
Поблагодарили: 11 раз.
wrill писал(а):
Подсветка для ног, согласен ,спереди не нужна, а сзади уже оценили, очень даже необходима.

Зачем она необходима ? Если объясните мне, сделаю у себя так же !


 Профиль




Не в сети
Опытный водитель

Зарегистрирован: 09 июл 2011, 14:44
Сообщения: 236
Откуда: республика Башкортостан
Благодарил (а): 8 раз.
Поблагодарили: 60 раз.
Как изготовить концевик.


Вложения:

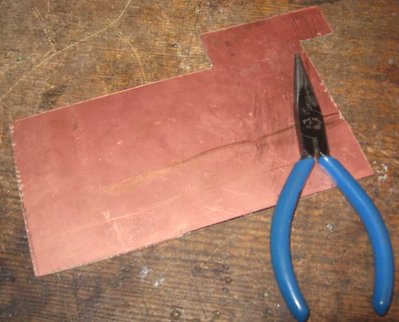

Комментарий к файлу: Берем фольгированный стеклотекстолит.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон1.jpg [ 50.26 КБ | Просмотров: 2419 ]

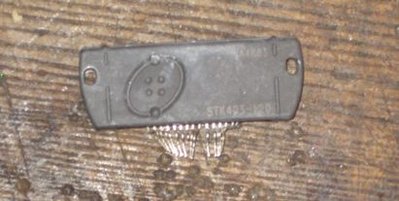

Комментарий к файлу: Находим корпус, в моём случае труп STK.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон2.jpg [ 27.55 КБ | Просмотров: 2419 ]

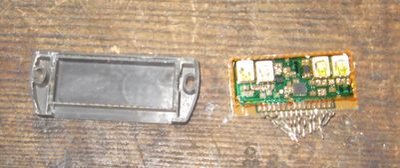

Комментарий к файлу: Вскрываем его, нам нужен только корпус.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон3.jpg [ 25.65 КБ | Просмотров: 2419 ]

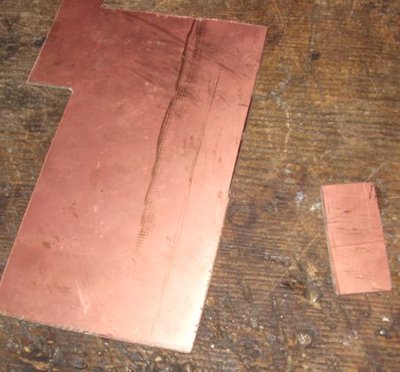

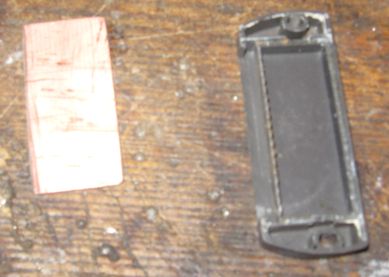

Комментарий к файлу: Вырезаем из текстолита заглушку.Тщательно обрабатываем напильником.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон4.jpg [ 41.69 КБ | Просмотров: 2419 ]
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон5.jpg [ 27.7 КБ | Просмотров: 2419 ]
Комментарий к файлу: Всё сошлось.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон6.jpg [ 18.18 КБ | Просмотров: 2419 ]
Комментарий к файлу: Должна получиться такая коробочка.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон 7.jpg [ 17.08 КБ | Просмотров: 2419 ]
Комментарий к файлу: Из платки привода CD выпиливаем и выпаиваем разъём.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон 8.jpg [ 35.88 КБ | Просмотров: 2419 ]

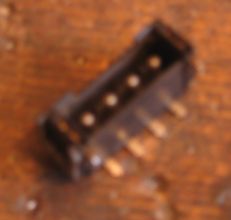

Комментарий к файлу: Разъёмчик.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон9.jpg [ 14.19 КБ | Просмотров: 2419 ]

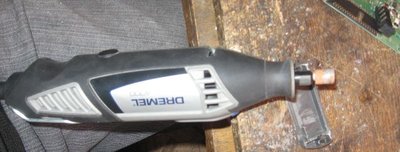

Комментарий к файлу: С помошью дремеля делаем выборку для разъёма.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон10.jpg [ 41.2 КБ | Просмотров: 2419 ]
Комментарий к файлу: Делаем разъём враскорячку.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон11.jpg [ 18.44 КБ | Просмотров: 2419 ]

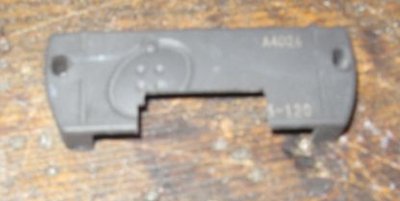

Комментарий к файлу: Корпус с выемкой.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон12.jpg [ 20.1 КБ | Просмотров: 2419 ]
Комментарий к файлу: Должно получиться примерно так.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон13.jpg [ 24.01 КБ | Просмотров: 2419 ]
Комментарий к файлу: Канцелярским ножом вырезаем дорожки.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон14.jpg [ 18.39 КБ | Просмотров: 2419 ]
Комментарий к файлу: Должно получится так.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон15.jpg [ 32.11 КБ | Просмотров: 2419 ]

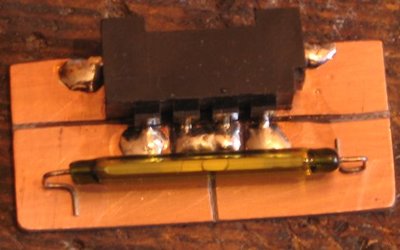

Комментарий к файлу: Припаиваем разъёмчик. Примеряем геркон.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон16.jpg [ 32.83 КБ | Просмотров: 2419 ]
Комментарий к файлу: Примерно так.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон17.jpg [ 37.76 КБ | Просмотров: 2419 ]
Комментарий к файлу: Припаиваем.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон18.jpg [ 24.92 КБ | Просмотров: 2419 ]
Комментарий к файлу: Получилось так.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон19.jpg [ 25.6 КБ | Просмотров: 2419 ]
Комментарий к файлу: Готовим к заливке.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон20.jpg [ 45.38 КБ | Просмотров: 2419 ]

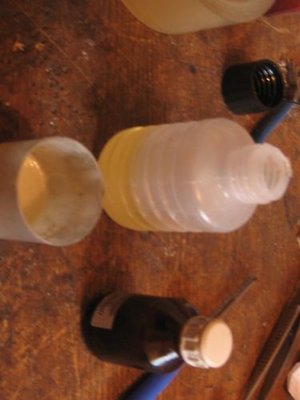

Комментарий к файлу: Разводим клей.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон21.jpg [ 32.15 КБ | Просмотров: 2419 ]
Комментарий к файлу: Заклеиваем все дырочки скотчем.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон22.jpg [ 24.37 КБ | Просмотров: 2419 ]
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон23.jpg [ 19.18 КБ | Просмотров: 2419 ]
Комментарий к файлу: Получилось страшненько.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон24.jpg [ 23.45 КБ | Просмотров: 2419 ]
Комментарий к файлу: После обработки напильником.
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон25.jpg [ 42.11 КБ | Просмотров: 2419 ]
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон26.jpg [ 46.67 КБ | Просмотров: 2419 ]

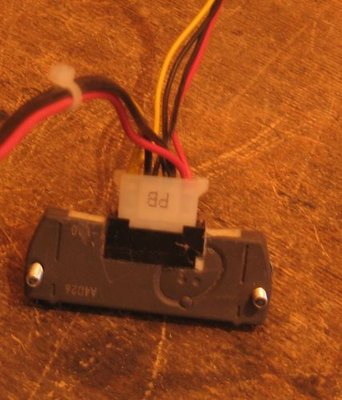

Комментарий к файлу: Практически всё это сделано из компьютерного барахла. А место установки на фото выше .
Подсветка пространства ног и перчаточного ящика. Фотоотчет
геркон27.jpg [ 46.2 КБ | Просмотров: 2419 ]
 Профиль




Не в сети
АвтоСтажер

Зарегистрирован: 19 фев 2011, 21:33
Сообщения: 28
Откуда: Челябинск
Благодарил (а): 1 раз.
Поблагодарили: 1 раз.
я тока так и непонял к чему подцепились, откуда питание берем?


 Профиль




Не в сети
Опытный водитель

Зарегистрирован: 09 июл 2011, 14:44
Сообщения: 236
Откуда: республика Башкортостан
Благодарил (а): 8 раз.
Поблагодарили: 60 раз.
От плафона освещения салона . Согласно схеме из elsa.
