Заменил подсветку бортовика комбинации приборов с красного на белый, делюсь с вами процессом переделки.
Необходимые инструменты: отвертка TORX T20, маломощный паяльник 20-40Вт, олово, канифоль, пинцет, плоские отвертки, спирт (для протирки остатков канифоли), ватная палочка, прямые руки и хорошее зрение.
Материалы: нужно приобрести белую светодиодную ленту без защиты от влаги длиной 20 см (6 светодиодов) в реале будем менять только 4 светодиода, размер используемых светодиодов: 3528 SMD LED. Для замены светофильтра я купил и разобрал битый LED дисплей от ноутбука.
Приступим:
1. Аккум не снимаем, не нужно. Для упрощенного снятия комбинации приборов ослабляем регулировку руля, руль вытягиваем на себя и вниз, снимаем нижнюю крышку комбинации, потянув крышку на себя. Сняв крышку откручиваем два шурупа TORX T20, осторожно вынимаем приборку и вынимаем шурупы. Сзади приборки отверточкой поддеваем замок разъема и снимаем разъем. Вынимаем приборку и уносим домой на операцию.
2.Снимаем заднюю черную крышку приборки поддев защелки с помощью нескольких отверток, мне хватило три плоских отвертки.

3.Снимаем рамку дисплея со стороны печатки отогнув четыре крепления, вынимем дисплей с токопроводящими резинками, аккуратно!

4.Копаем дальше: нужно отделить белую панель комбинации от печатной платы, для это отщелкиваем защелки белой панели и аккуратно тянем - должны вылететь стрелки тахометра и спидометра, убираем стрелки. Теперь нам открылся доступ к 4 SMD светодиодам, которые нам нужно перепаять на белые. Выпаиваем красные и впаиваем белые светодиоды, не путаем полярность. Светодиоды на печатке имеют 4 вывода, это не страшно, светодиоды на ленте ставим в той же полярности (срезанный угол светодиода это катод, то есть минус).

5.Изготавливаем новый светофильтр. Для замены светофильтра я купил и разобрал битый LED дисплей от ноутбука за 100 руб. Снятый красный светофильтр используем как шаблон для изготовления белого светофильтра.

6.Вставляем сборку из белых светофильтров как по картинке:

7.Собираем: белую панель вставим обратно на печатку защелкиваем, ставим стрелки на ноль шкалы, защелкиваем стрелки не до конца циферблата (оставляем примерно 1мм от циферблата). Вставляем дисплей и защитную рамку. С обратной стороны платы рамку дисплея стягиваем как было. Собираем приборку в обратном порядке и ставим на авто.
Любуемся результатом: к сожалению серого фона добиться не реально, но смотрится хорошо.


 Профиль Персональный альбом




Не в сети
АвтоЗнаток

Зарегистрирован: 05 май 2012, 20:15
Сообщения: 263
Откуда: Харьков
Благодарил (а): 170 раз.
Поблагодарили: 103 раз.
vostsash респект за проделанную работу и полный фотоотчет! но я лично не полезу в приборку,как то сцыкотно,да и красная подсветка как бы устраивает пока! но все равно синенькая ничего так!


 Профиль




Не в сети
АвтоЗнаток
Аватара пользователя
Volkswagen Polo седан (2010)

Зарегистрирован: 14 июл 2010, 09:58
Сообщения: 339
Изображения: 0
Откуда: Москва ЮВАО
Благодарил (а): 340 раз.
Поблагодарили: 264 раз.

Имя: Александр
vostsash МОЛОДЕЦ!!! Так держать! Чтобы мозги не закисли! ... "Оригинальностью".

_________________
5 из 5


 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 13 июл 2011, 10:56
Сообщения: 1594
Изображения: 0
Откуда: Москва
Благодарил (а): 513 раз.
Поблагодарили: 777 раз.
Для законченого вида стрелки то же синим нужно подсветить,а так -зачёт. :good:


 Профиль




Не в сети
АвтоГуру
Аватара пользователя

Зарегистрирован: 21 дек 2011, 20:53
Сообщения: 2282
Откуда: Краснодар
Благодарил (а): 322 раз.
Поблагодарили: 896 раз.
Уже с пол-года езжу с такой подсветкой, только я еще поменял и токоограничивающие резисторы :)
В качестве светофильтра отлично идет белый тонкий пластик, из которого выштампованы разные прямоугольные баночки для продуктов - например в них продают килограммовое мороженое, сметану и т.п. :)
Стрелки подсветить синим, мене кажется, не получится. Там на самих стрелках нанесена красная краска, так что с синей подсветкой получится непонятно что :)

_________________
автомобиль за свою цену - отличный. Хороший экстерьер, удобство, современный, но сбалансированный интерьер, динамика - все на уровне.


 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 13 июл 2011, 10:56
Сообщения: 1594
Изображения: 0
Откуда: Москва
Благодарил (а): 513 раз.
Поблагодарили: 777 раз.
AndyBig писал(а):
Стрелки подсветить синим, мене кажется, не получится. Там на самих стрелках нанесена красная краска, так что с синей подсветкой получится непонятно что :)

Красить,лаком для ногтей.


 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 03 сен 2012, 17:00
Сообщения: 266
Откуда: Волгоград
Благодарил (а): 48 раз.
Поблагодарили: 46 раз.
Почему интересно сложно добиться чёрного фона, с красными диодами ведь работает. Монохроматичность красных наверное виновата. Хотя вон на хетче подсветка белая и фон чёрный.


 Профиль




Не в сети
Кулибин клуба
Аватара пользователя

Зарегистрирован: 30 июн 2010, 05:15
Сообщения: 1392
Изображения: 1
Откуда: Барнаул
Благодарил (а): 786 раз.
Поблагодарили: 2060 раз.

Имя: Илья
М.б. легкую тонировочную пленку (30-ку) попробовать?.. :?


 Профиль Персональный альбом




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 24 ноя 2011, 22:58
Сообщения: 190
Изображения: 2
Откуда: Нижнекамск
Благодарил (а): 68 раз.
Поблагодарили: 96 раз.
можно поэкспериментировать, у меня другого материала небыло под рукой


 Профиль Персональный альбом




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 07 дек 2011, 19:40
Сообщения: 1118
Изображения: 1
Откуда: Москва - Саратов
Благодарил (а): 304 раз.
Поблагодарили: 773 раз.

Имя: Александр
DeepScamp писал(а):
Почему интересно сложно добиться чёрного фона, с красными диодами ведь работает. Монохроматичность красных наверное виновата. Хотя вон на хетче подсветка белая и фон чёрный.
проблема в самом дисплее - он поглощает красный спектр. От монохромного красного диода остается чернота. А от белого света в результате этого поглощения остается бирюзовый. Без замены дисплея с этим ничего слелать нельзя, точнее, можно, но при этом и цвет символов тоже будет уже не белый. Кому интересны подробности, погуглите на предмет смешения и вычитания цвета.


 Профиль Персональный альбом




Не в сети
АвтоГуру
Аватара пользователя

Зарегистрирован: 21 дек 2011, 20:53
Сообщения: 2282
Откуда: Краснодар
Благодарил (а): 322 раз.
Поблагодарили: 896 раз.
Бог Войны писал(а):
проблема в самом дисплее - он поглощает красный спектр.

Я уже писал об этом подробно где-то. Фон дисплея отфильтровывает только красную составляющую, поэтому при красной подсветке он черный, а при белой подсветке - бирюзовый. Я пробовал и тонировку и поляризационную пленку - все бестолку. Или вообще никакого эффекта или притемняется с одинаковой степенью и фон и символы, то есть просто снижается яркость всего дисплея.
DeepScamp писал(а):
Хотя вон на хетче подсветка белая и фон чёрный.

На хэтче вообще другой дисплей, брать его в качестве примера бессмысленно.
Давно бродит дикая идея взять подходящего размера цветной LCD, прикрутить к нему платку управления, которую подключить к входным сигналам приборки, и вкорячить этот LCD вместо родного :) Теоретически все реализуемо. Даже всеми любимую температуру ОЖ можно будет на него выводить :)

_________________
автомобиль за свою цену - отличный. Хороший экстерьер, удобство, современный, но сбалансированный интерьер, динамика - все на уровне.


 Профиль




Не в сети
Опытный водитель

Зарегистрирован: 15 авг 2012, 10:45
Сообщения: 179
Откуда: М.О. Кашира
Благодарил (а): 14 раз.
Поблагодарили: 44 раз.
Хоршо будет гармонироваить с штатной головой RCD-30 014_


 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 27 ноя 2011, 17:08
Сообщения: 130
Откуда: Санкт-Петербург
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
AndyBig писал(а):
Бог Войны писал(а):
проблема в самом дисплее - он поглощает красный спектр.

Я уже писал об этом подробно где-то. Фон дисплея отфильтровывает только красную составляющую, поэтому при красной подсветке он черный, а при белой подсветке - бирюзовый. Я пробовал и тонировку и поляризационную пленку - все бестолку. Или вообще никакого эффекта или притемняется с одинаковой степенью и фон и символы, то есть просто снижается яркость всего дисплея.
DeepScamp писал(а):
Хотя вон на хетче подсветка белая и фон чёрный.

На хэтче вообще другой дисплей, брать его в качестве примера бессмысленно.
Давно бродит дикая идея взять подходящего размера цветной LCD, прикрутить к нему платку управления, которую подключить к входным сигналам приборки, и вкорячить этот LCD вместо родного :) Теоретически все реализуемо. Даже всеми любимую температуру ОЖ можно будет на него выводить :)

Цветной дисплей вообще было б четко... только наверно запарно это делать и дорого получиться это переделка, мое мнение :).
а так я бы даже попробовал реализовать.


Вложения:
Замена подсветки в комбинации приборов
untitled.png [ 444.93 КБ | Просмотров: 5315 ]
Замена подсветки в комбинации приборов

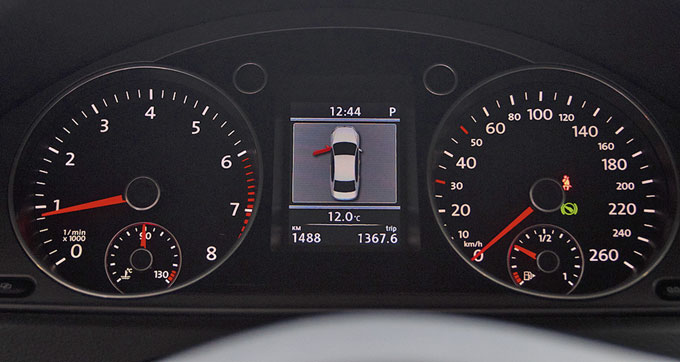

Test_passat_02.jpg [ 48.54 КБ | Просмотров: 5315 ]
Замена подсветки в комбинации приборов

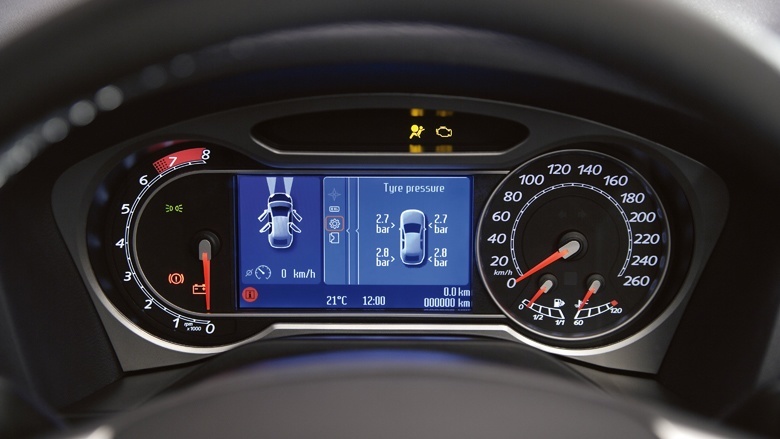

Ford_Galaxy_10.jpg [ 88.75 КБ | Просмотров: 5316 ]
 Профиль




Не в сети
АвтоГуру
Аватара пользователя

Зарегистрирован: 21 дек 2011, 20:53
Сообщения: 2282
Откуда: Краснодар
Благодарил (а): 322 раз.
Поблагодарили: 896 раз.
speedspider писал(а):
только наверно запарно это делать и дорого получиться это переделка, мое мнение

Ага, это и останавливает :) Вариант явно не массовый :)

_________________
автомобиль за свою цену - отличный. Хороший экстерьер, удобство, современный, но сбалансированный интерьер, динамика - все на уровне.


 Профиль




Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 27 ноя 2011, 17:08
Сообщения: 130
Откуда: Санкт-Петербург
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
а что по хорошему для этого надо?
