Устновка линз биксенона от тигуана под лампу D1S

Добавлено спустя 1 минуту 19 секунд:
Начнем.
Имеем две фары от тигуана.
Дербаним.

Добавлено спустя 55 секунд:
Вытаскиваем нужные потроха

Добавлено спустя 2 минуты 26 секунд:
дербаним нашу фару

Добавлено спустя 2 минуты 53 секунды:

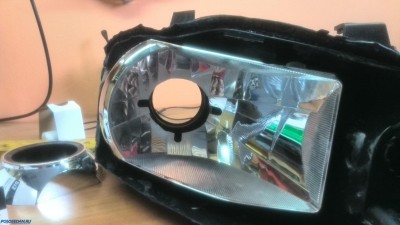

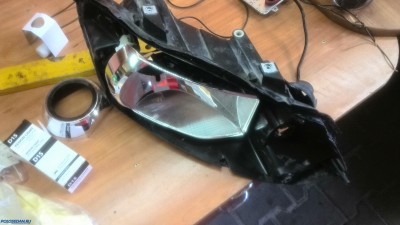

Дальше гравером точим-дрочим отражатель. Как разбирается фара от поло повторяться не буду, все все на форуме читали.

Добавлено спустя 7 минут 28 секунд:
Вставляем билинзу, пока не креплю, нужно будет выставить свет и потом закрепить.

Добавлено спустя 2 минуты 39 секунд:
вот что сделал вчера вечером. Сегодня продолжу буду выкладывать все постепенно.

Добавлено спустя 1 минуту 42 секунды:
вот что сделал вчера вечером. Сегодня продолжу буду выкладывать все постепенно.


Вложения:

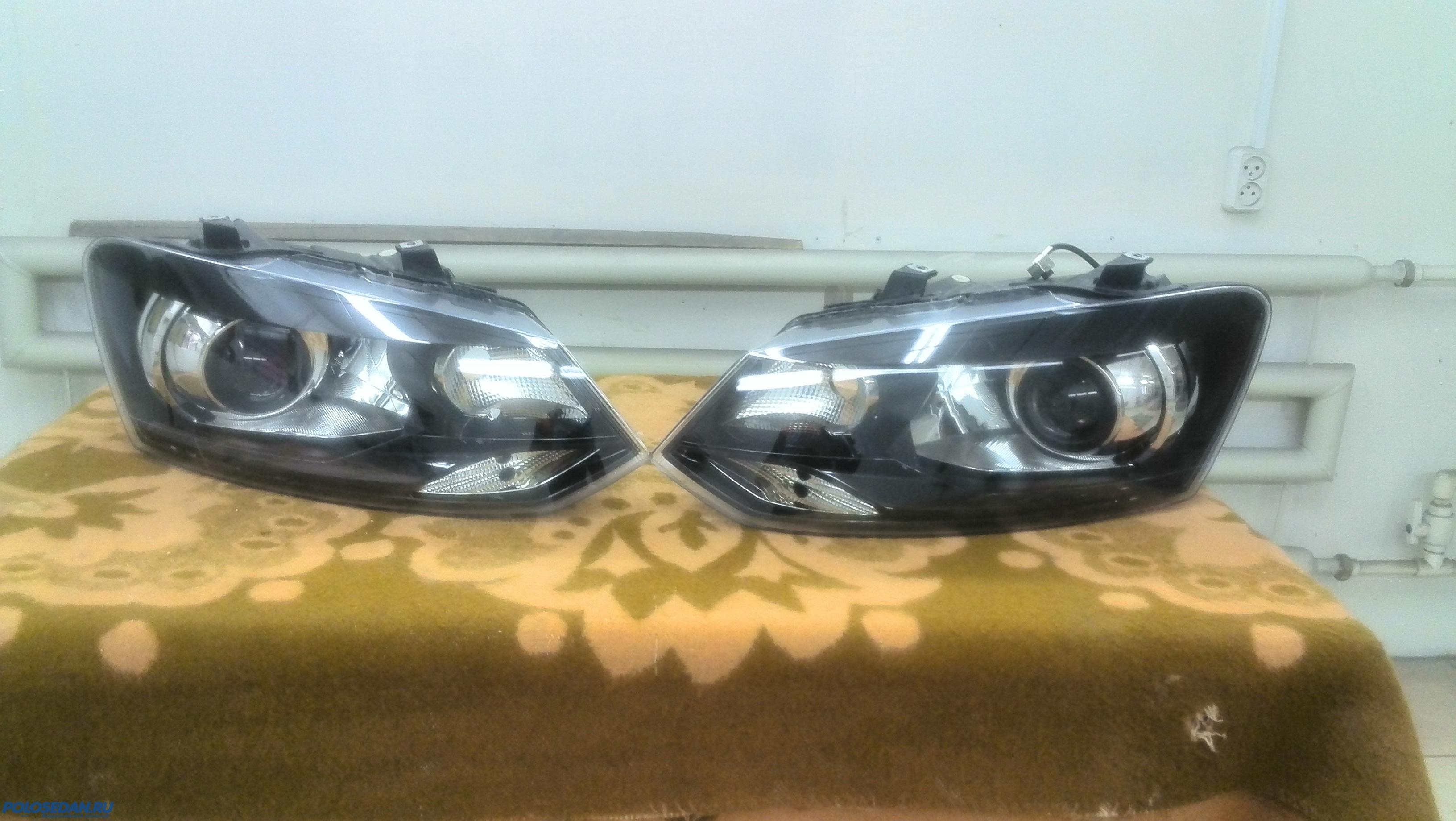

Комментарий к файлу: как-то еще так
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_101022.jpg [ 2.16 МБ | Просмотров: 3824 ]
Комментарий к файлу: еще видок
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_101016.jpg [ 1.97 МБ | Просмотров: 3824 ]

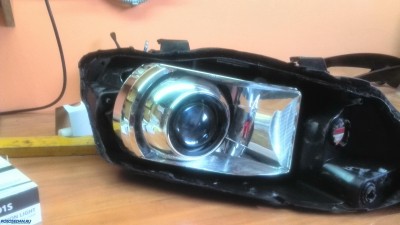

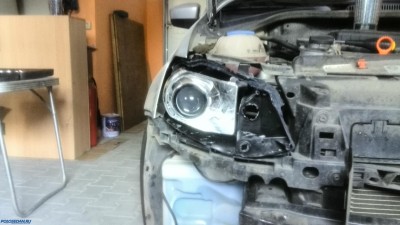

Комментарий к файлу: вот так будет на авто
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_101009.jpg [ 2.15 МБ | Просмотров: 3824 ]

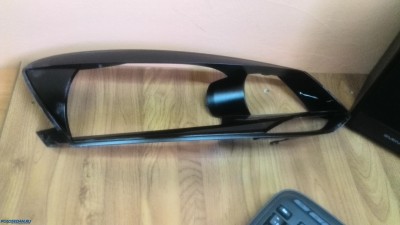

Комментарий к файлу: надета бленда от тигуана
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_100931.jpg [ 2.04 МБ | Просмотров: 3824 ]

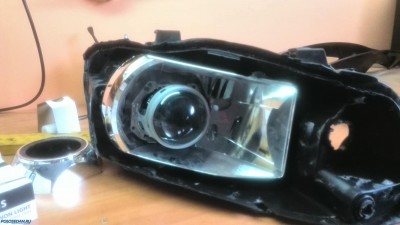

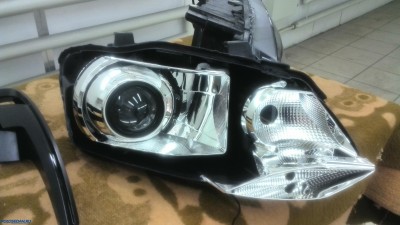

Комментарий к файлу: линза внутри фары поло
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_100909.jpg [ 1.88 МБ | Просмотров: 3824 ]
Комментарий к файлу: вот как-то так
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_100852.jpg [ 2.03 МБ | Просмотров: 3828 ]

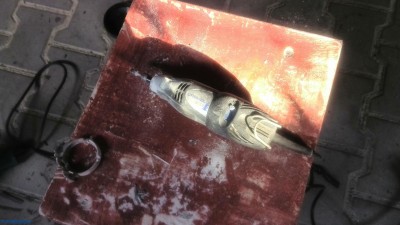

Комментарий к файлу: гравер
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_101052.jpg [ 2.01 МБ | Просмотров: 3828 ]
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_100812.jpg [ 2.09 МБ | Просмотров: 3833 ]

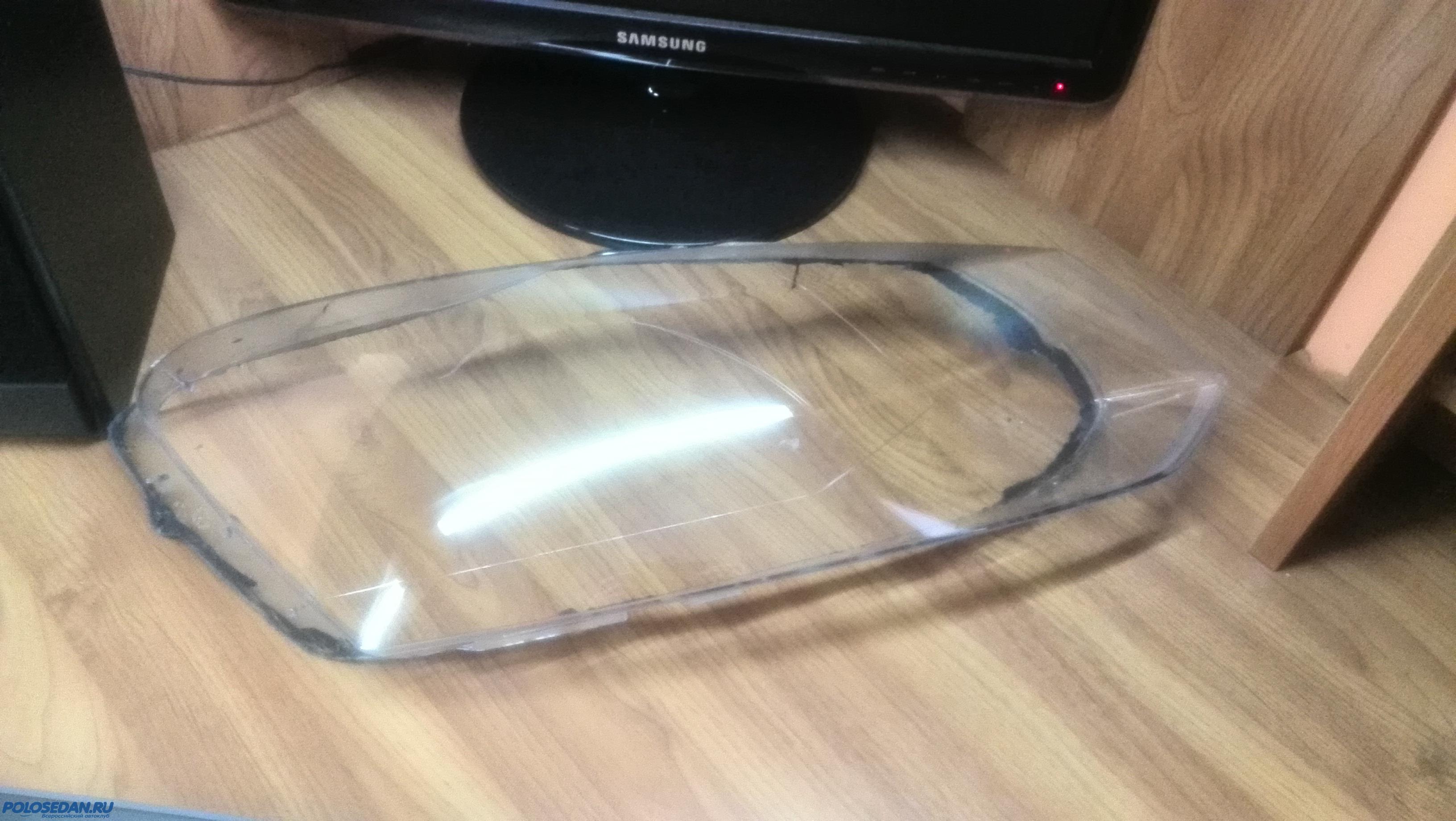

Комментарий к файлу: стеклышко
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_100812.jpg [ 2.09 МБ | Просмотров: 3833 ]
Комментарий к файлу: потроха от нашей фары
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_100808.jpg [ 2.04 МБ | Просмотров: 3833 ]

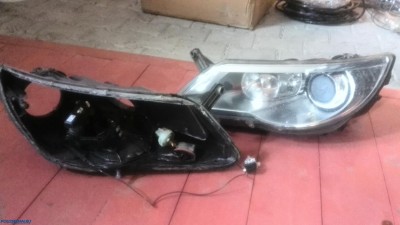

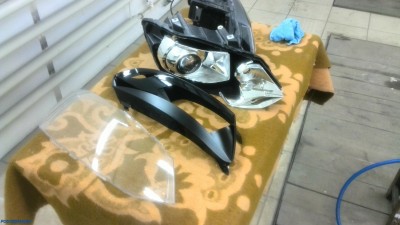

Комментарий к файлу: раздербаненная наша фара
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_100803.jpg [ 2.03 МБ | Просмотров: 3833 ]
Комментарий к файлу: достали блок розжига кусок проводки и саму билинзу
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_100754.jpg [ 2.22 МБ | Просмотров: 3836 ]
Комментарий к файлу: фары от тигуана
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_100649.jpg [ 2.05 МБ | Просмотров: 3837 ]
 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 26 окт 2012, 16:35
Сообщения: 1258
Изображения: 0
Откуда: г. Владимир
Благодарил (а): 52 раз.
Поблагодарили: 480 раз.
Удачные выбрали как линзы так и все остальное. Уверен что светом будете довольны. Сейчас тоже вставляю Хелла 3, правда модификации 632, а не 602 как в вашем случае. Маски тоже такие же, так как они самые идеально подходящие в наши фарки.


 Профиль Персональный альбом




Не в сети
АвтоЗнаток

Зарегистрирован: 06 янв 2012, 17:41
Сообщения: 279
Изображения: 0
Откуда: Мичуринск
Благодарил (а): 48 раз.
Поблагодарили: 232 раз.
Ro....maN писал(а):
Удачные выбрали как линзы так и все остальное. Уверен что светом будете довольны. Сейчас тоже вставляю Хелла 3, правда модификации 632, а не 602 как в вашем случае. Маски тоже такие же, так как они самые идеально подходящие в наши фарки.

Просто фары от тигуана достались за 1,5 пива, и колбасок на закуску, что имеем из того и собираем, хотя они и эти линзы встают как родные. Только вот точить многовато надо, но размер то что нужно.


 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 26 окт 2012, 16:35
Сообщения: 1258
Изображения: 0
Откуда: г. Владимир
Благодарил (а): 52 раз.
Поблагодарили: 480 раз.
да, там с задком придется повозиться. Либо греть феном и оттопыривать его назад, либо подгонять линзу как можно ближе к стеклу.


 Профиль Персональный альбом




Не в сети
АвтоЗнаток

Зарегистрирован: 06 янв 2012, 17:41
Сообщения: 279
Изображения: 0
Откуда: Мичуринск
Благодарил (а): 48 раз.
Поблагодарили: 232 раз.
Ro....maN писал(а):
да, там с задком придется повозиться. Либо греть феном и оттопыривать его назад, либо подгонять линзу как можно ближе к стеклу.

не знаю что там греть штатная резинка все перекрывает, немного ципляет разъем лампы, но совсем немного на 1 мм бортик сзади срезать нужно


 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 06 янв 2012, 17:41
Сообщения: 279
Изображения: 0
Откуда: Мичуринск
Благодарил (а): 48 раз.
Поблагодарили: 232 раз.
Продолжим. Вчера собрал вторую фару и сделал разъемы под блоки розжига и проводку.


Вложения:
Комментарий к файлу: корпус колодки
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_150454.jpg [ 2.09 МБ | Просмотров: 3688 ]
Комментарий к файлу: корпус колодки
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_150507.jpg [ 2.16 МБ | Просмотров: 3688 ]
Комментарий к файлу: колодка вид изнутри
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_150534.jpg [ 1.85 МБ | Просмотров: 3688 ]
Комментарий к файлу: колодка вид снаружи
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_150542.jpg [ 2.1 МБ | Просмотров: 3688 ]

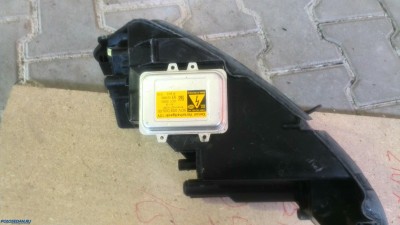

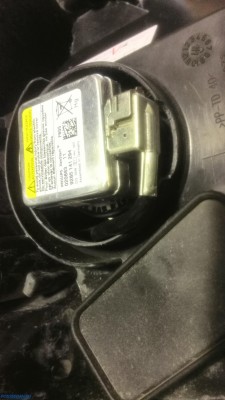

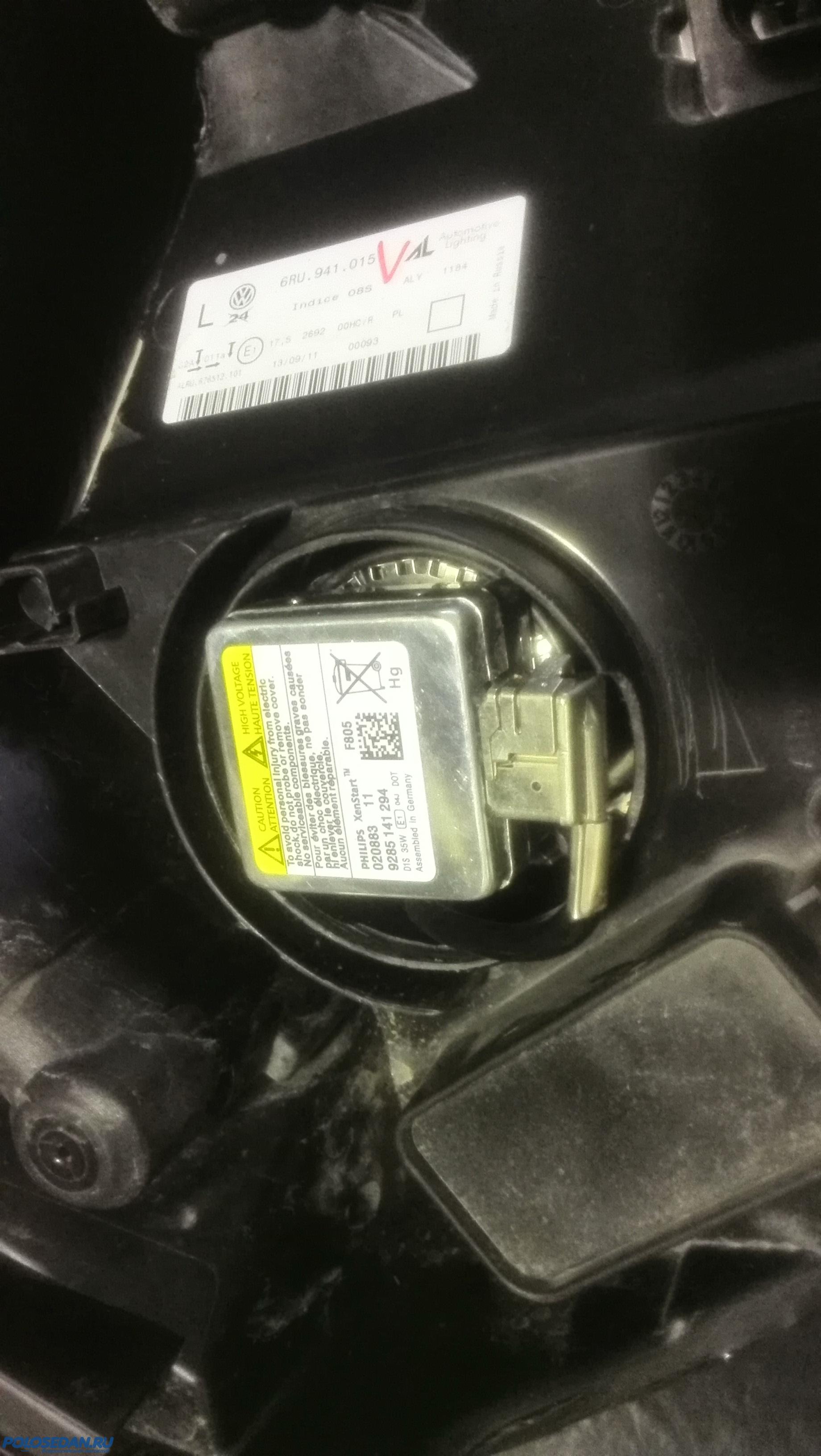

Комментарий к файлу: блок на фаре
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141002_150605.jpg [ 1.94 МБ | Просмотров: 3688 ]
 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 06 янв 2012, 17:41
Сообщения: 279
Изображения: 0
Откуда: Мичуринск
Благодарил (а): 48 раз.
Поблагодарили: 232 раз.
Ro....maN писал(а):
да, там с задком придется повозиться. Либо греть феном и оттопыривать его назад, либо подгонять линзу как можно ближе к стеклу.

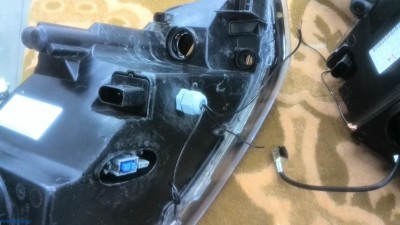

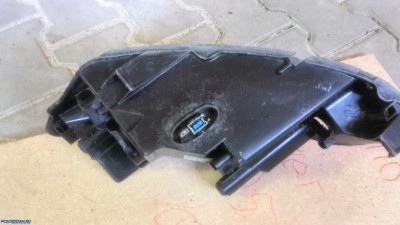

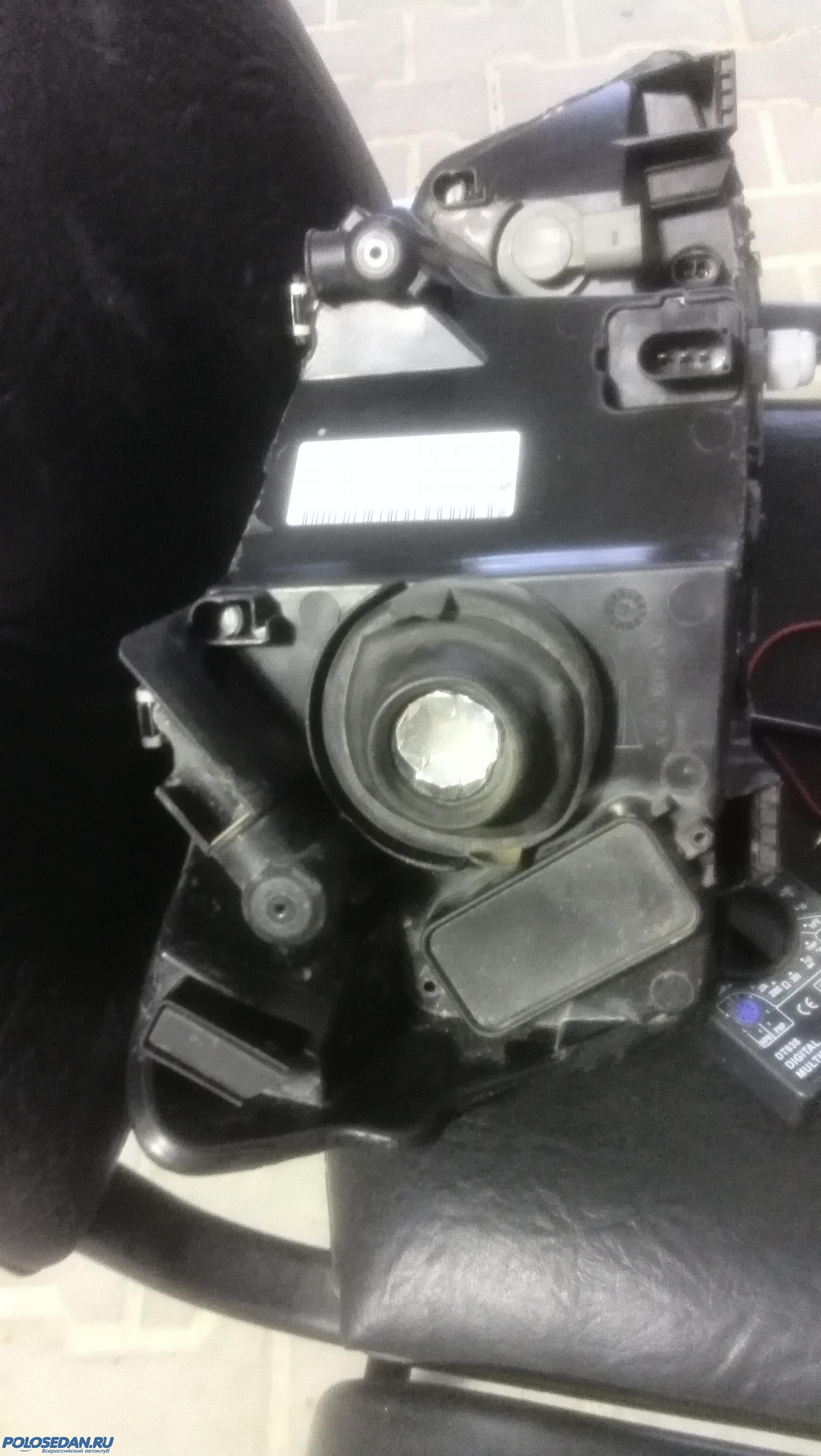

вот как выглядит собственно "задок".

Добавлено спустя 10 минут 38 секунд:
Re: Биксенон своими силами на VW POLO седан. [ФОТО]
продолжим. врезал сальник, и спаял провода под питание блока розжига и шторки.

Добавлено спустя 20 минут 26 секунд:
Re: Биксенон своими силами на VW POLO седан. [ФОТО]
А че с форумом все соосбщения и фото в одну кучу. Даже мне не понятно. Верните старый форум.

Добавлено спустя 23 минуты 24 секунды:
Re: Биксенон своими силами на VW POLO седан. [ФОТО]
Короче мне по барабану, как тут все размещается в этой каше моих сообщений и фото, пусть модеры разбираються, а я пишу дальше.

Добавлено спустя 3 минуты 54 секунды:
Re: Биксенон своими силами на VW POLO седан. [ФОТО]
Сборка фар

Добавлено спустя 31 минуту 41 секунду:
Re: Биксенон своими силами на VW POLO седан. [ФОТО]

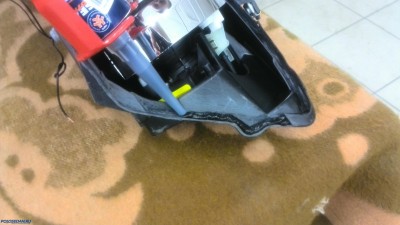

Клеим

Добавлено спустя 6 минут 5 секунд:
Re: Биксенон своими силами на VW POLO седан. [ФОТО]
Затра нарисую схемму подключения. Мне все просто, а некоторым придется побегать поискать радиодетали и подружиться с паяльником.

Добавлено спустя 36 секунд:
Re: Биксенон своими силами на VW POLO седан. [ФОТО]
Затра нарисую схемму подключения. Мне все просто, а некоторым придется побегать поискать радиодетали и подружиться с паяльником.

Добавлено спустя 20 минут 12 секунд:
Re: Биксенон своими силами на VW POLO седан. [ФОТО]
Забегу немного вперед. Нудно будет 4 диода с током 8 ампер(6 амперные сильно греются, 4 вообще пробивает), 2диода 2амперных и 2планарные релюхи на шторки.

Добавлено спустя 1 минуту 52 секунды:
Re: Биксенон своими силами на VW POLO седан. [ФОТО]
Забегу немного вперед. Нудно будет 4 диода с током 8 ампер(6 амперные сильно греются, 4 вообще пробивает), 2диода 2амперных и 2планарные релюхи на шторки.


Вложения:
Комментарий к файлу: После мойки
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_150534.jpg [ 2.05 МБ | Просмотров: 3583 ]

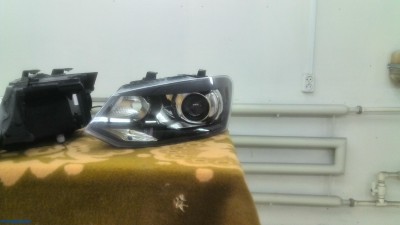

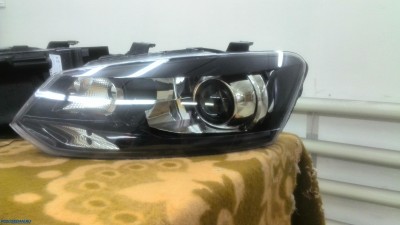

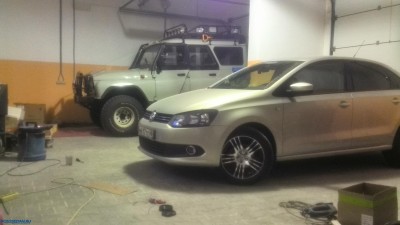

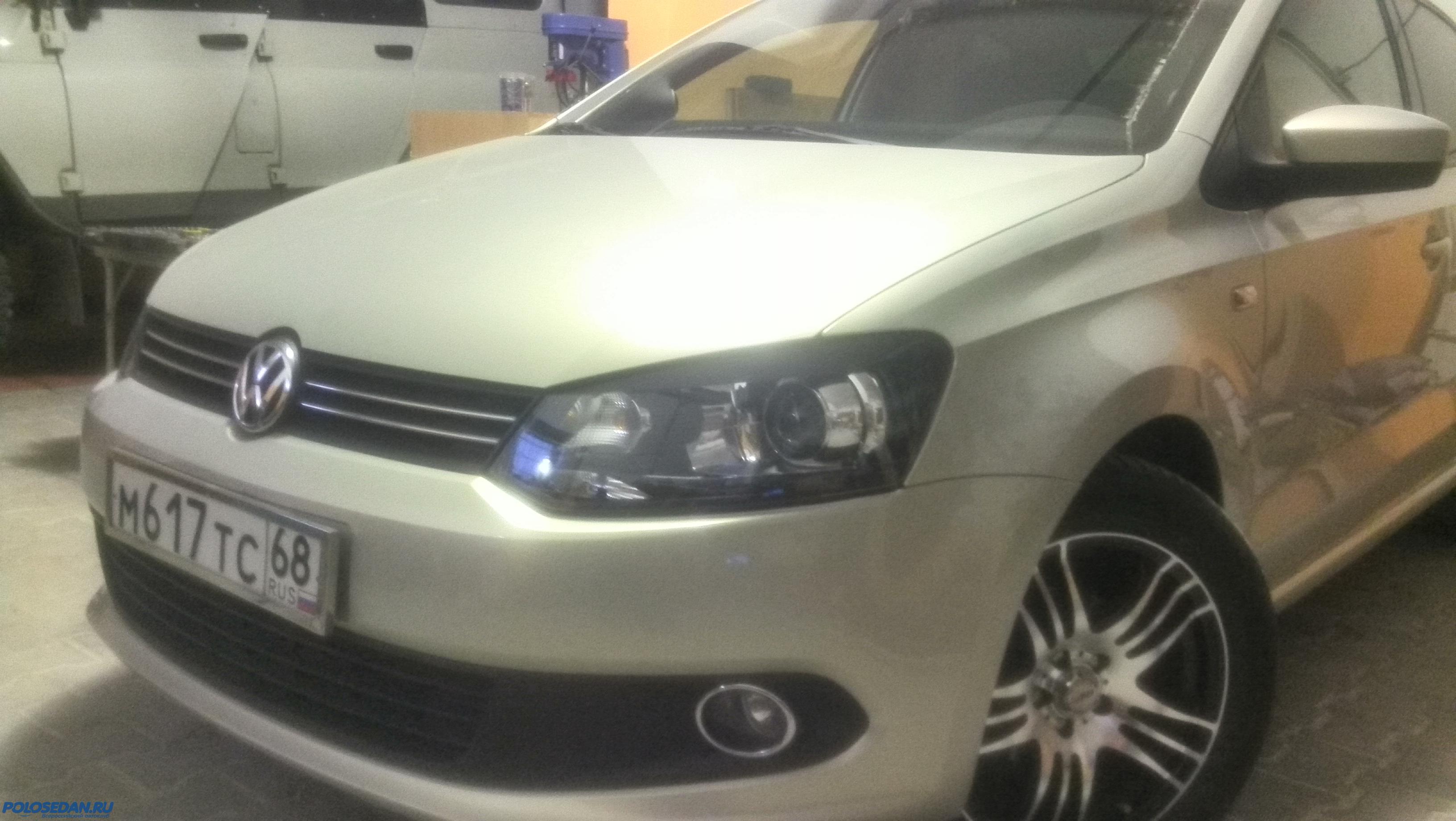

Комментарий к файлу: Вуаля готово
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_150955.jpg [ 1.89 МБ | Просмотров: 3584 ]
Комментарий к файлу: Покрупнее
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_150256.jpg [ 1.85 МБ | Просмотров: 3584 ]
Комментарий к файлу: Склеили
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_150251.jpg [ 1.74 МБ | Просмотров: 3584 ]
Комментарий к файлу: Клей для вклейки стекол
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_153015.jpg [ 2 МБ | Просмотров: 3584 ]
Комментарий к файлу: Потроха
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_150241.jpg [ 1.98 МБ | Просмотров: 3584 ]
Комментарий к файлу: Чистота
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_150558.jpg [ 1.88 МБ | Просмотров: 3602 ]

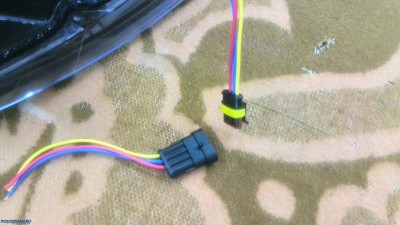

Комментарий к файлу: фишка от каких-то жигулей герметичная
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_174304.jpg [ 2.2 МБ | Просмотров: 3619 ]

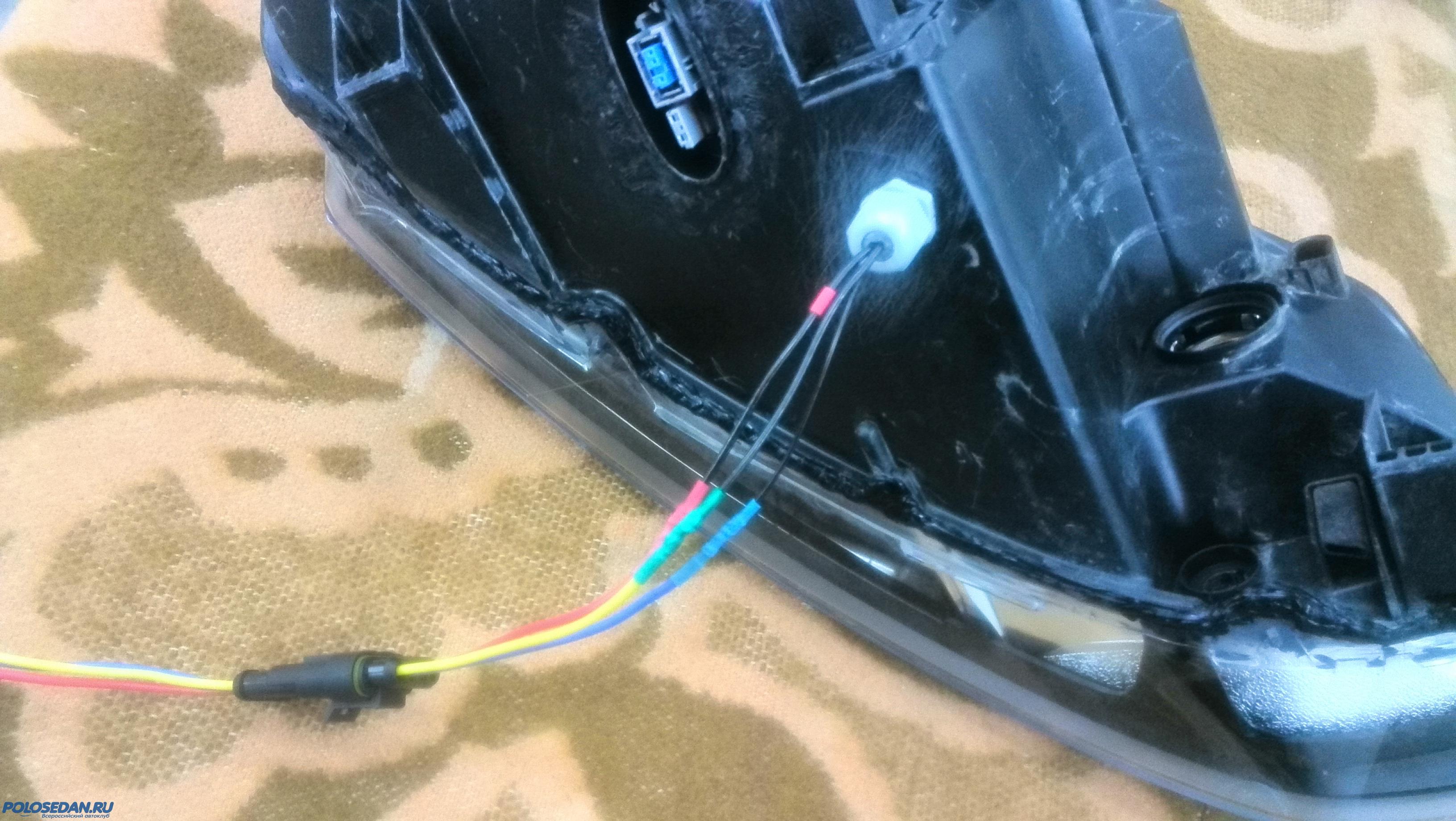

Комментарий к файлу: провода питания
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_174325.jpg [ 2.28 МБ | Просмотров: 3619 ]

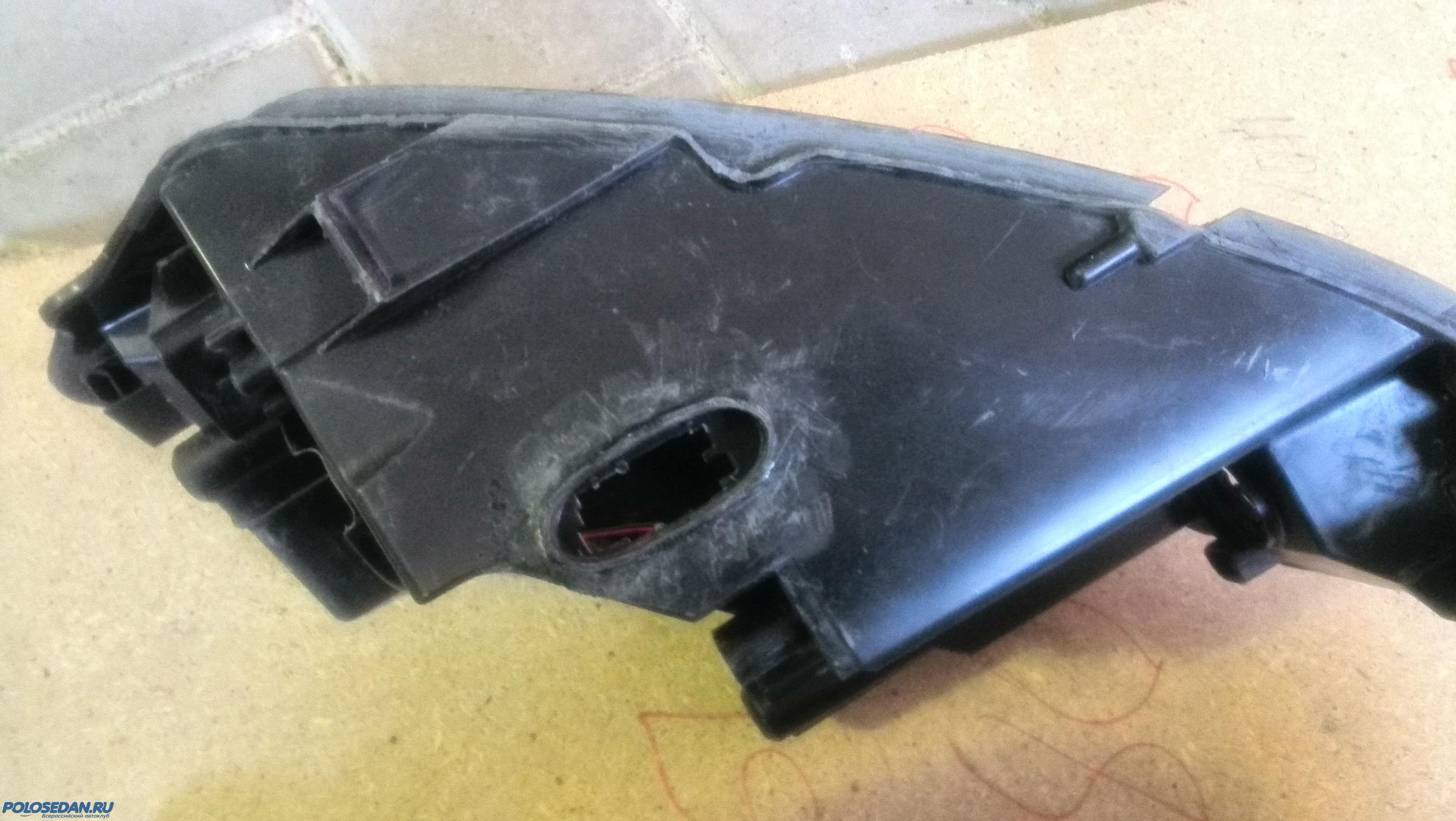

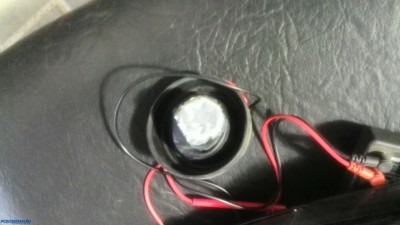

Комментарий к файлу: сальник
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_150317.jpg [ 2.23 МБ | Просмотров: 3619 ]

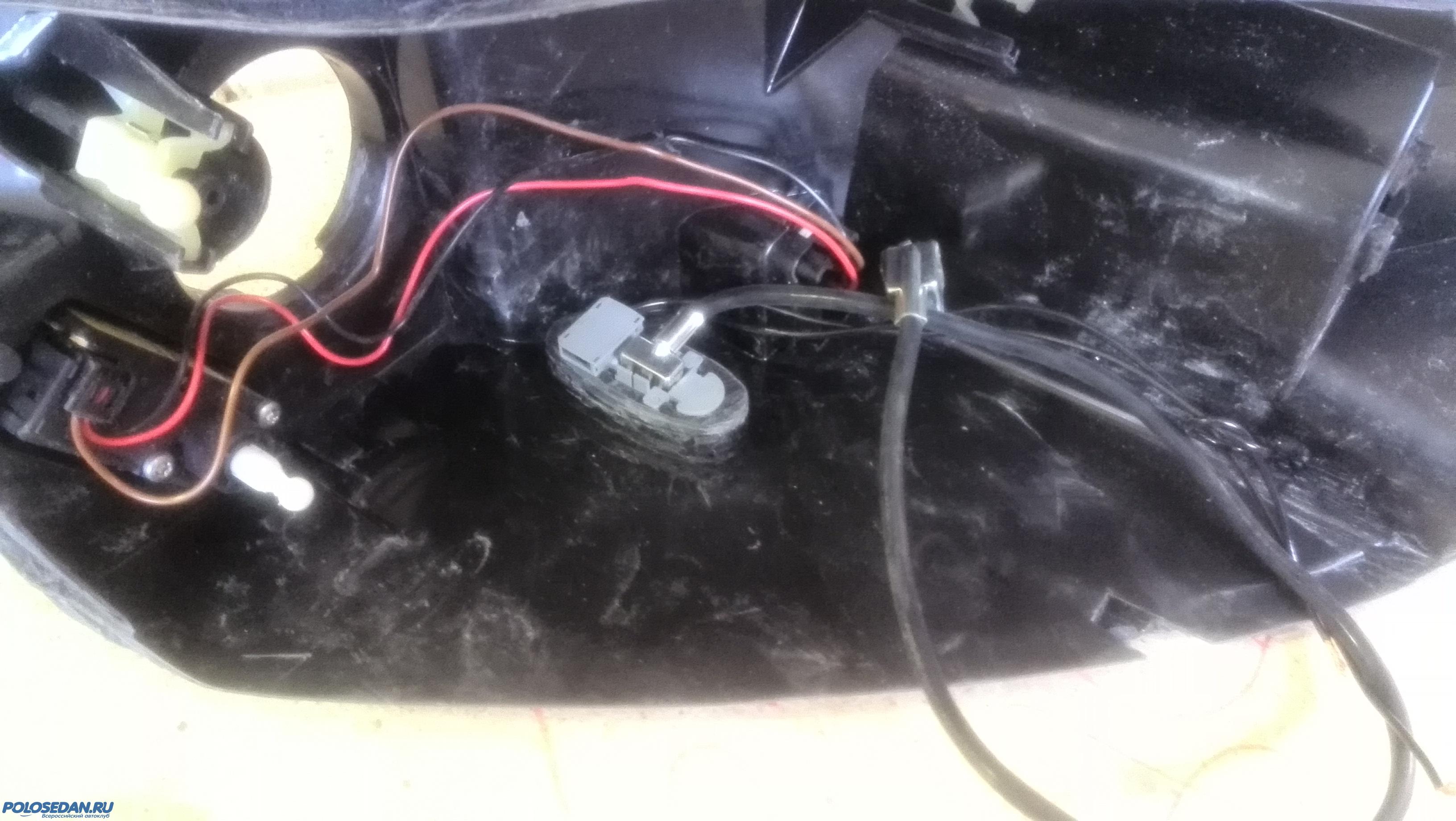

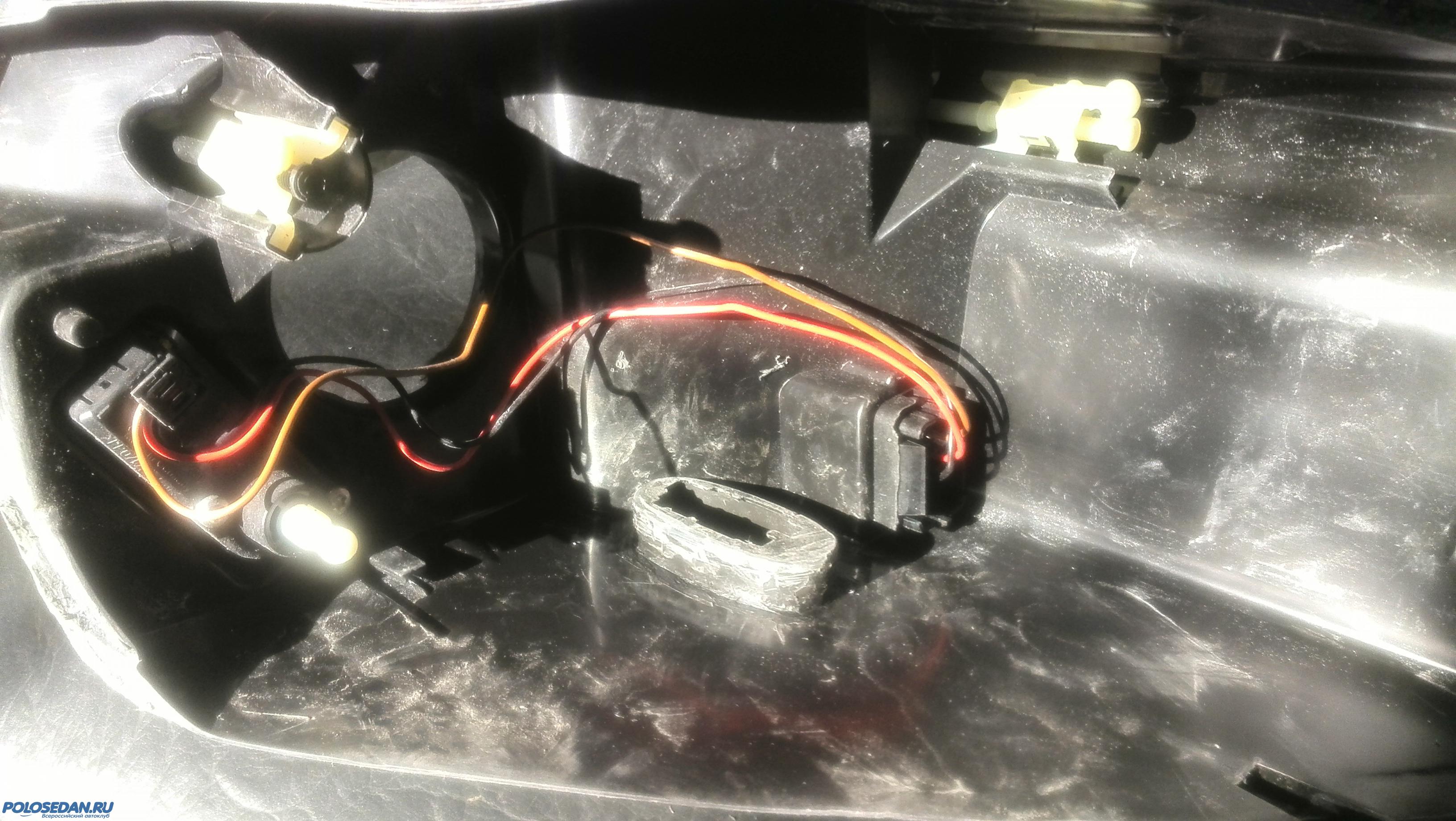

Комментарий к файлу: вид изнутри
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_210317.jpg [ 2.09 МБ | Просмотров: 3625 ]
Комментарий к файлу: штатная резинка
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_210346.jpg [ 1.8 МБ | Просмотров: 3625 ]
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_210305.jpg [ 1.9 МБ | Просмотров: 3625 ]

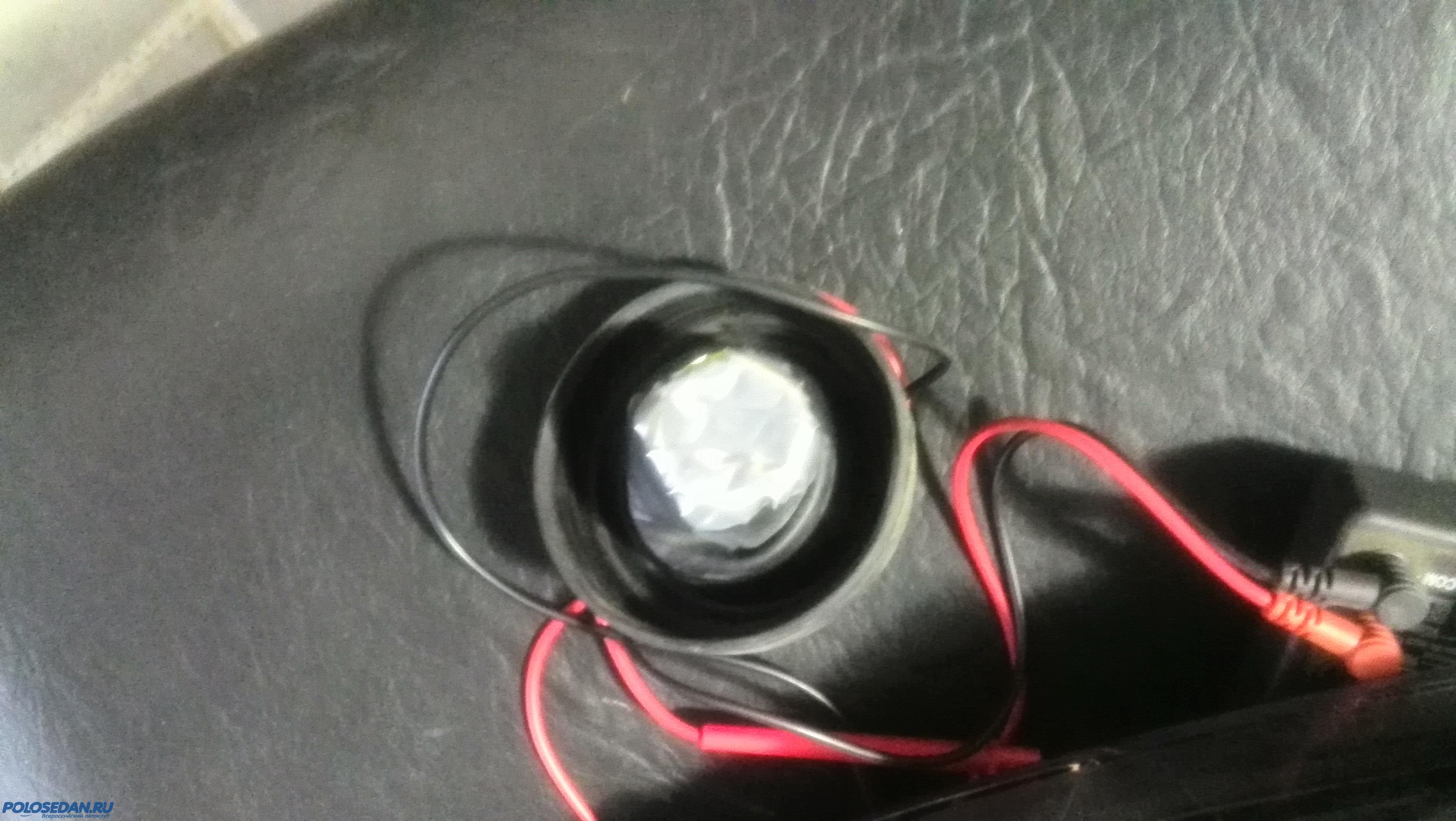

Комментарий к файлу: лампа и проводок
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141003_210249.jpg [ 1.74 МБ | Просмотров: 3625 ]
 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 06 янв 2012, 17:41
Сообщения: 279
Изображения: 0
Откуда: Мичуринск
Благодарил (а): 48 раз.
Поблагодарили: 232 раз.

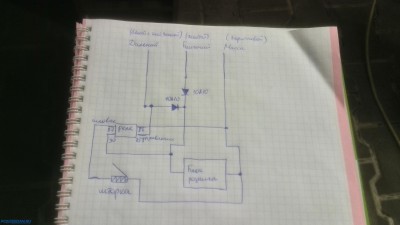

вот схема подключения, и компоненты которые нужны

Добавлено спустя 3 минуты 52 секунды:
а вот так я собрал у себя в авто. Диоды на всякий случай прикрепил к трубке кондея, вроде как радиатор получился на случай если будут сильно греться.

Добавлено спустя 7 минут 59 секунд:

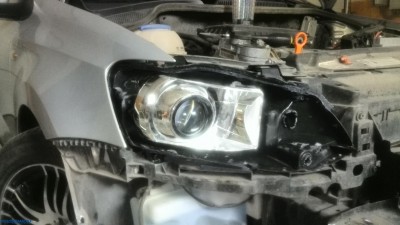

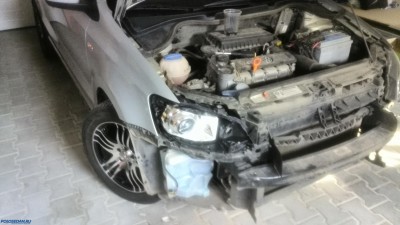

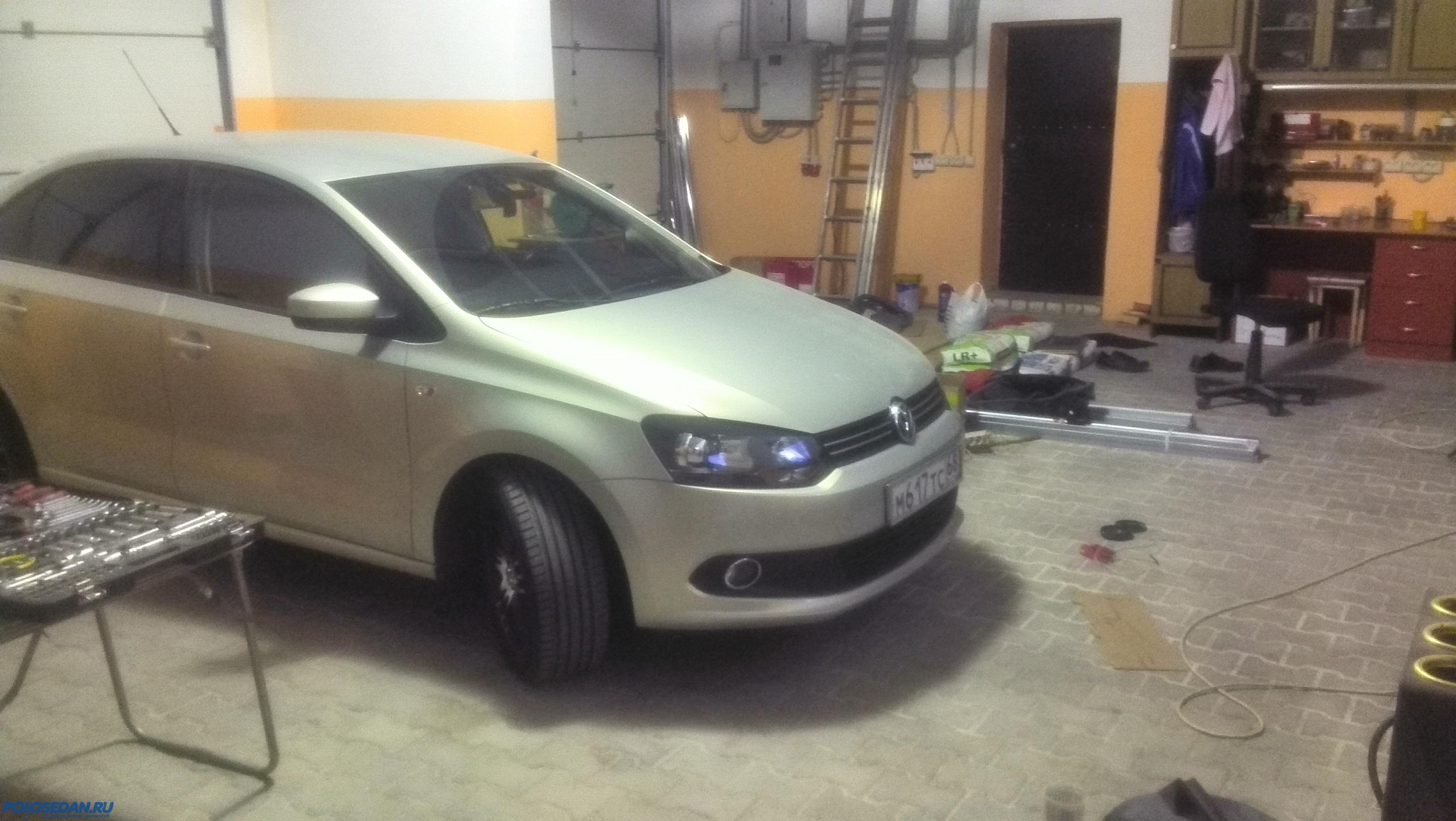

вот первая фарка уже на машине


Вложения:

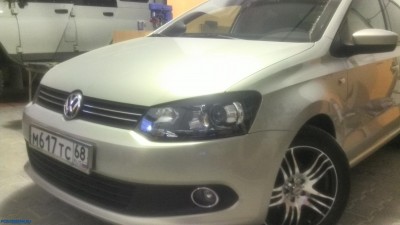

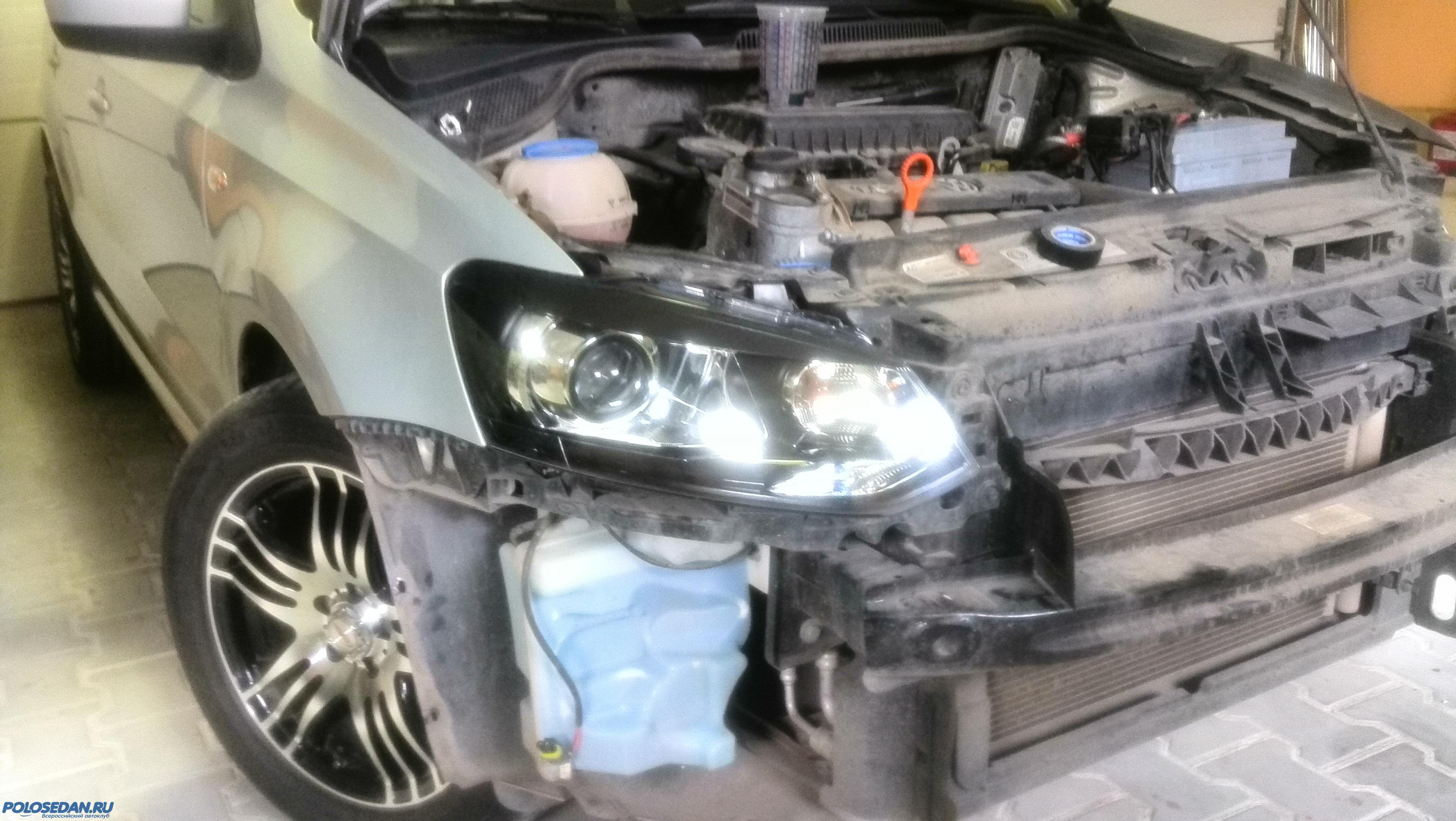

Комментарий к файлу: не горитьььь
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141004_143841.jpg [ 2.26 МБ | Просмотров: 3513 ]

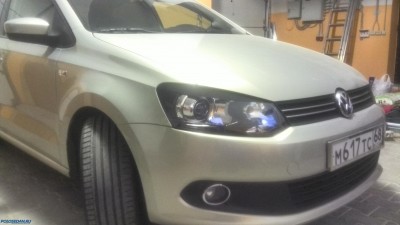

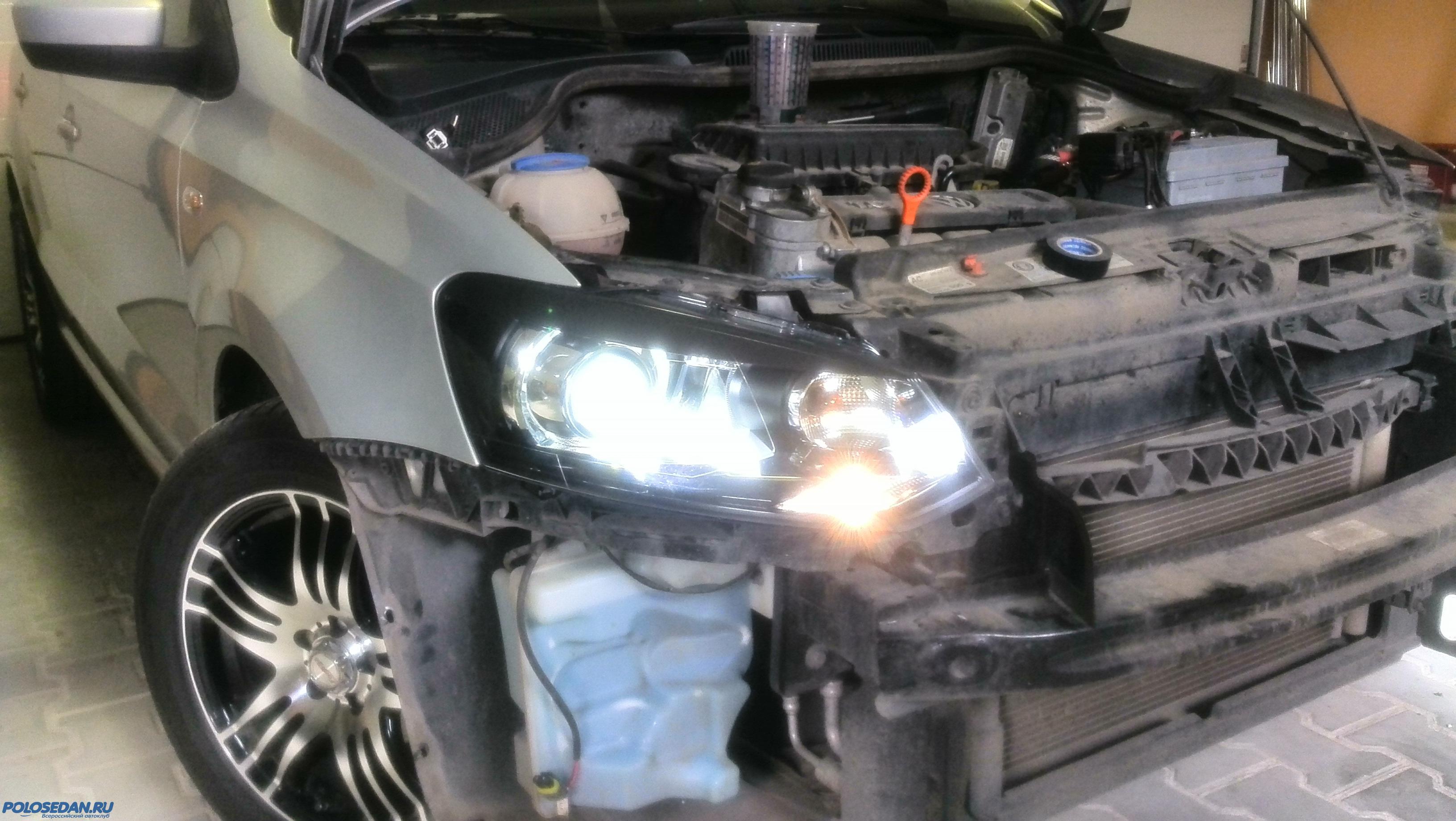

Комментарий к файлу: горитььььь
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141004_143822.jpg [ 1.95 МБ | Просмотров: 3513 ]
Комментарий к файлу: диод на теплоотводе
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141004_142435.jpg [ 1.97 МБ | Просмотров: 3515 ]

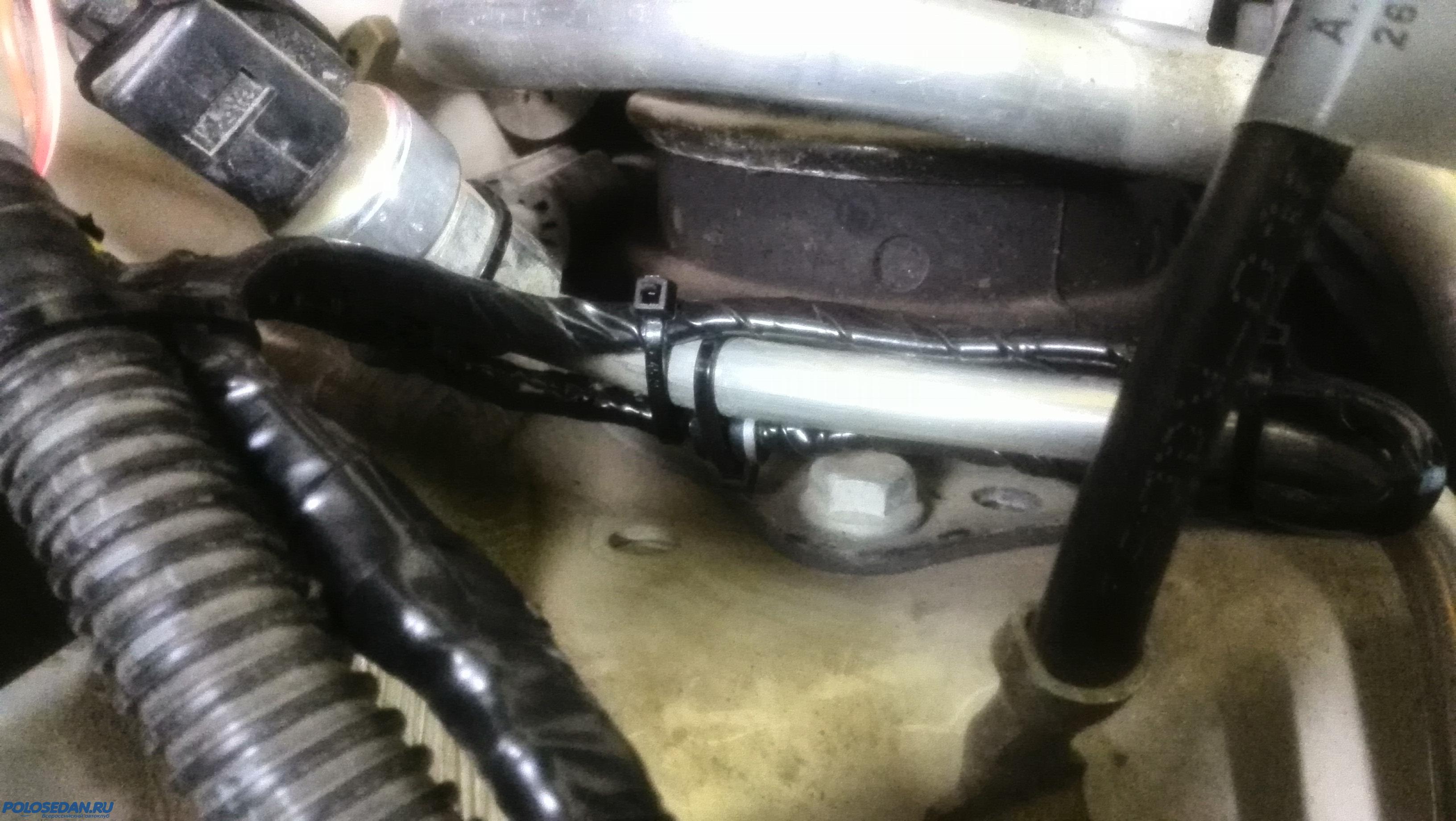

Комментарий к файлу: компоновка проводки
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141004_142425.jpg [ 1.8 МБ | Просмотров: 3515 ]

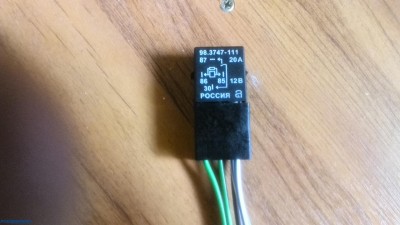

Комментарий к файлу: релюха маленькая от жигуляхи
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141004_121029.jpg [ 2.23 МБ | Просмотров: 3517 ]

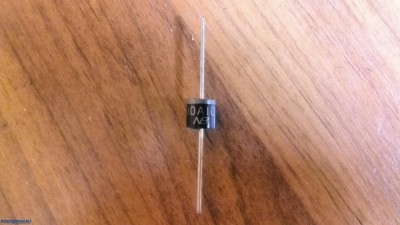

Комментарий к файлу: диод 10а10
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141004_121022.jpg [ 2.21 МБ | Просмотров: 3517 ]

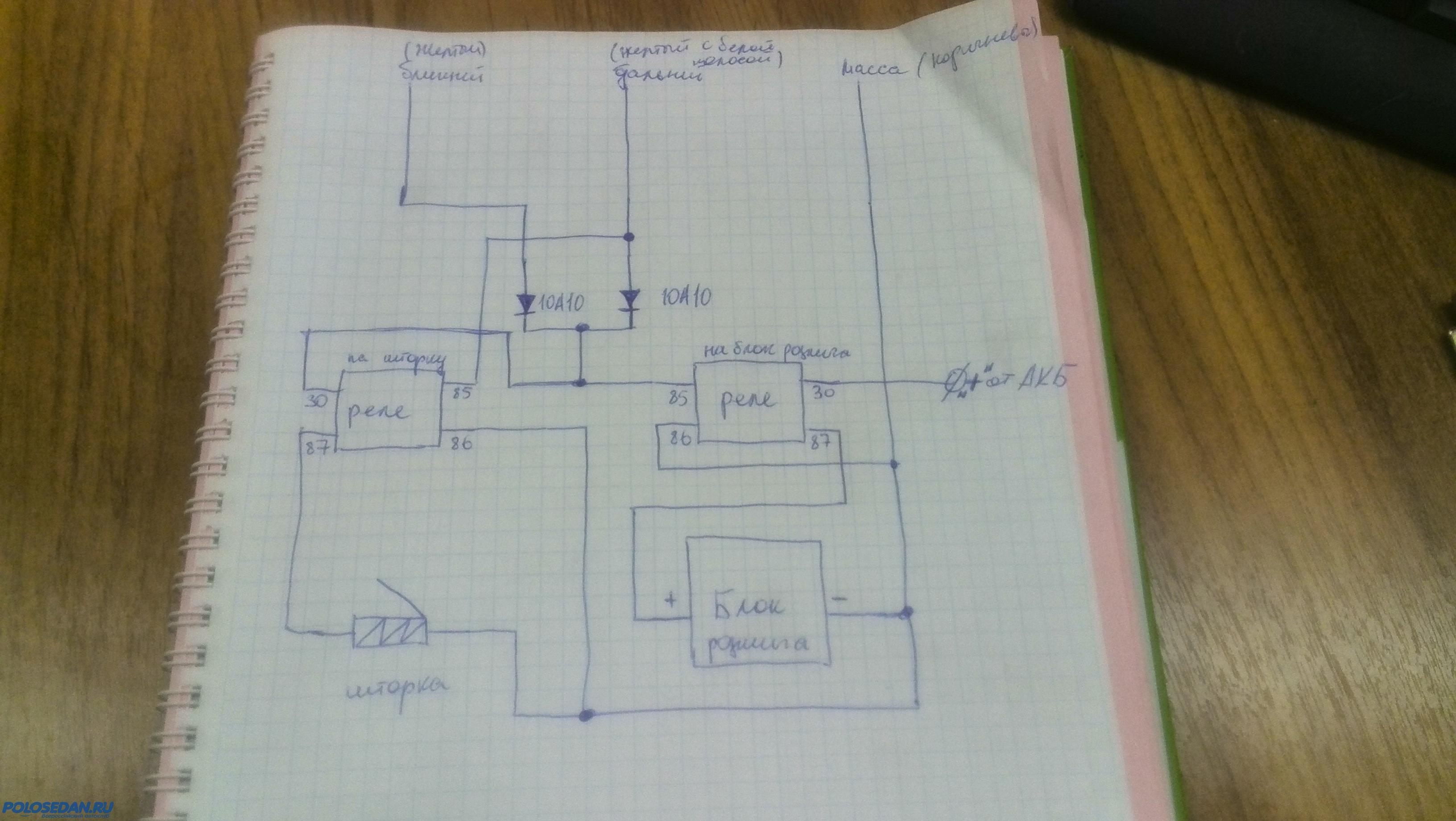

Комментарий к файлу: схема
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141004_122617.jpg [ 1.68 МБ | Просмотров: 3517 ]
 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 26 окт 2012, 16:35
Сообщения: 1258
Изображения: 0
Откуда: г. Владимир
Благодарил (а): 52 раз.
Поблагодарили: 480 раз.
Какие бы не были диоды, данный вид коммутации питания на блоки розжига не надежен. Диоды сильно греются даже будучи на хорошем радиаторе.
Блоки розжига Hella 4.1 в момент розжига кушают очень приличный ток. Замерь тестером - убедишься в этом.


 Профиль Персональный альбом




Не в сети
АвтоЗнаток

Зарегистрирован: 06 янв 2012, 17:41
Сообщения: 279
Изображения: 0
Откуда: Мичуринск
Благодарил (а): 48 раз.
Поблагодарили: 232 раз.
Ro....maN писал(а):
Какие бы не были диоды, данный вид коммутации питания на блоки розжига не надежен. Диоды сильно греются даже будучи на хорошем радиаторе.
Блоки розжига Hella 4.1 в момент розжига кушают очень приличный ток. Замерь тестером - убедишься в этом.

А если между диодом и блоком вставить реле и разгрузить диод. Тогда будет побарабану какой ток жрет блок розжига.


 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 26 окт 2012, 16:35
Сообщения: 1258
Изображения: 0
Откуда: г. Владимир
Благодарил (а): 52 раз.
Поблагодарили: 480 раз.
MAX777 писал(а):
Ro....maN писал(а):
Какие бы не были диоды, данный вид коммутации питания на блоки розжига не надежен. Диоды сильно греются даже будучи на хорошем радиаторе.
Блоки розжига Hella 4.1 в момент розжига кушают очень приличный ток. Замерь тестером - убедишься в этом.

А если между диодом и блоком вставить реле и разгрузить диод. Тогда будет побарабану какой ток жрет блок розжига.

В схеме, указанной выше, только диод на дальний свет разгружен релюхой. Ток ближнего света течет только через диод. Попробовав разгрузить и ближний, получим залипание шторки, и отлипание только при полном отключении света и повторным включением.
Я этих схем уже перебрал кучу. В итоге на акценте, солярисе и киа собрал схему прототип китайской биксеноновой проводке, а на полике делается все гораздо проще (поработать с тремя проводками в колодке подрулевого переключателя), наподобие как вот здесь, но есть еще нюансик.


 Профиль Персональный альбом




Не в сети
АвтоЗнаток

Зарегистрирован: 06 янв 2012, 17:41
Сообщения: 279
Изображения: 0
Откуда: Мичуринск
Благодарил (а): 48 раз.
Поблагодарили: 232 раз.
Ro....maN писал(а):
MAX777 писал(а):
Ro....maN писал(а):
Какие бы не были диоды, данный вид коммутации питания на блоки розжига не надежен. Диоды сильно греются даже будучи на хорошем радиаторе.
Блоки розжига Hella 4.1 в момент розжига кушают очень приличный ток. Замерь тестером - убедишься в этом.

А если между диодом и блоком вставить реле и разгрузить диод. Тогда будет побарабану какой ток жрет блок розжига.

В схеме, указанной выше, только диод на дальний свет разгружен релюхой. Ток ближнего света течет только через диод. Попробовав разгрузить и ближний, получим залипание шторки, и отлипание только при полном отключении света и повторным включением.
Я этих схем уже перебрал кучу. В итоге на акценте, солярисе и киа собрал схему прототип китайской биксеноновой проводке, а на полике делается все гораздо проще (поработать с тремя проводками в колодке подрулевого переключателя), наподобие как вот здесь, но есть еще нюансик.

Щас покывыряюсь со своей схеммой. Вечером отпишусь. Я не исчу легких путей.


 Профиль




Не в сети
АвтоЗнаток

Зарегистрирован: 06 янв 2012, 17:41
Сообщения: 279
Изображения: 0
Откуда: Мичуринск
Благодарил (а): 48 раз.
Поблагодарили: 232 раз.
Вот моя окончательная рабочая схема, диоды вообще не греются, шторка не залипает, час работала машина.


Вложения:
Комментарий к файлу: рабочая схема
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141005_144330.jpg [ 1.87 МБ | Просмотров: 3377 ]
 Профиль




Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 26 окт 2012, 16:35
Сообщения: 1258
Изображения: 0
Откуда: г. Владимир
Благодарил (а): 52 раз.
Поблагодарили: 480 раз.
В последнем варианте используется провод на АКБ, а следовательно это уже прототип китайской проводке. Можно кстати выкинуть из схемки одно реле, оно ни к чему ;)


 Профиль Персональный альбом




Не в сети
АвтоЗнаток

Зарегистрирован: 06 янв 2012, 17:41
Сообщения: 279
Изображения: 0
Откуда: Мичуринск
Благодарил (а): 48 раз.
Поблагодарили: 232 раз.
Все готово, Все собрано, вот что в итоге получилось


Вложения:
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141007_184445.jpg [ 2.14 МБ | Просмотров: 3260 ]
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141007_184435.jpg [ 1.92 МБ | Просмотров: 3260 ]
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141007_184424.jpg [ 1.9 МБ | Просмотров: 3260 ]
Биксенон своими силами на VW POLO седан. [ФОТО]
IMG_20141007_184414.jpg [ 2.07 МБ | Просмотров: 3260 ]
 Профиль




Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 25 ]



Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 5


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
