Карта предохранителей HIGHLINE [Страница 1 из 3]

т.к. в Мануале нет схемы предохранителей, предлагаю в этой теме писать все найденные.

Предохранители размещаются:

• в моторном отсеке
• в салоне под рулевой колонкой

Я вот вчера напоролся на неработающие дворники - и звонок на на горячую линию Фольца, которая соединила меня с Дилером, который тоже мне не сказал какой именно предохранитель отвечает за дворники.

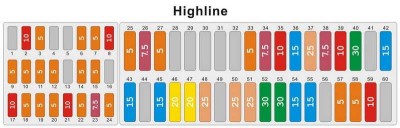

Предохранители для Highline на механике

Вложение:

Комментарий к файлу: За схему спасибо [b]Riv_2000[/b]

ХАЙлайн.jpg [ 29.47 КБ | Просмотров: 47484 ]

Уже обсуждалось:
viewtopic.php?f=14&t=1316
Пользуйтесь поиском перед постированием:)

Моторчик омывайки и дворников сидят на маленьком предохранителе на 10, красном. Распологается в верхнем левом ряду, самый крайний.

2mikarusso поиск по слову "предохранитель\и" ничего не дал.
что такое предох- можно только догадаться.
Эта тема общая для идентификации ВСЕХ предохранителей.

прошу НЕ флудить далее.

Друзья, не надо ссориться!
Считаю, что необходимо объединить ваши темы в одну, например "Карта предохранителей" и там в табличной форме отобразить все задействованные преды всех комплектаций
-------------------------------------------------------------------------------------------------------------------
№ ! Номинал !--Цвет--! Защищаемая цепь ! Trendline ! Comfortline ! Highline
-------------------------------------------------------------------------------------------------------------------
45 !----15А-----!--синий !-------Магнитола--------!---------------!--------о--------!--------+
...
Тем более, что уважаемый Alexey VW обещал завтра закончить проверку всех цепей и "будет нам счастье".

Riv_2000 писал(а):

необходимо объединить ваши темы в одну, например "Карта предохранителей ВСЕ модели"
Тем более, что уважаемый Alexey VW обещал завтра закончить проверку всех цепей и "будет нам счастье".

Я за. Главное писать правильно и доступно.
Потом кому надо распечатаешь и кинет в бардачек

Riv_2000 писал(а):

Друзья, не надо ссориться!
Считаю, что необходимо объединить ваши темы в одну, например "Карта предохранителей" и там в табличной форме отобразить все задействованные преды всех комплектаций
-------------------------------------------------------------------------------------------------------------------
№ ! Номинал !--Цвет--! Защищаемая цепь ! Trendline ! Comfortline ! Highline
-------------------------------------------------------------------------------------------------------------------
45 !----15А-----!--синий !-------Магнитола--------!---------------!--------о--------!--------+
...
Тем более, что уважаемый Alexey VW обещал завтра закончить проверку всех цепей и "будет нам счастье".

На тренд уже выложил. Еще остался комфорт, хай, и ХАЙ+ со всеми премиум пакетамию.

Alexey vw ждем и будет нам счастье

Alexey VW писал(а):

На тренд уже выложил. Еще остался комфорт, хай, и ХАЙ+ со всеми премиум пакетамию.

Alexey VW. Если я правильно понимаю, то в выложенной карте предохранителей на Тренд- все цепи предохранителей (60шт) будут у Хая +премиум.(осталось заполнить только пустые позиции)

Посмотрел свой блок предохранителей и на нём отсутствуют контакты в гнёздах не только помеченные серым F5, F28-F32, F41 и F60, но и все остальные в которых нет предов, то есть они пустые. Такие фичи как мультируль, парктроник и подогрев лобового стекла на Хае по простому не добавить. В Тренде, кстати, тоже самое - все пустышки.
Видимо, с нового года, с появлением вышеозначенных опций изменится и сам блок предохранителей.

Alexey VW
Алексей, расскажите как реализовано подключение триггера багажника? Есть ли релюха и пред для него? если есть, то где ее искать?
Хочу реализовать открытие багажника с брелока сигнализиции, хочу обойтись малой кровью, без самопальных реле и снятия обшивки вод. двери.

Riv_2000 писал(а):

Посмотрел свой блок предохранителей и на нём отсутствуют контакты в гнёздах не только помеченные серым F5, F28-F32, F41 и F60, но и все остальные в которых нет предов, то есть они пустые. Такие фичи как мультируль, парктроник и подогрев лобового стекла на Хае по простому не добавить. В Тренде, кстати, тоже самое - все пустышки.
Видимо, с нового года, с появлением вышеозначенных опций изменится и сам блок предохранителей.

Откуда такие домыслы, вы случаем будете не конструктор ПОЛО-седана ? Ни кто и не говорит что такие "фичи" как мультируль, парктроник, сигнализация с датчиком объема и прочее реализуюся добавлением соответствующих предохранителей, меняется полностью жгут проводки к которому подключаются эти устройства. Коробка предохранителей одинакова для всех комплектаций !!! Меняется жгут, в котором, например появляется БУ парктроника и соответственно добавляется разъем с проводами для его подключения, предохранитель для его питания, и два проводка идущие к коробке предохранителей. Вот и все и не надо ничего менять, ни с нового года ни с 2012-го.

lex писал(а):

Alexey VW
Алексей, расскажите как реализовано подключение триггера багажника? Есть ли релюха и пред для него? если есть, то где ее искать?
Хочу реализовать открытие багажника с брелока сигнализиции, хочу обойтись малой кровью, без самопальных реле и снятия обшивки вод. двери.

Как это ни прескорбно, но отдельно ни предохранителя ни релюхи нет. Триггером является BCM (Body Control Modul), на него приходит сигнал с кнопочки на двери и от него же поступает сигнал на моторчик замка. На Pin:A23 BCMа приходит сигнал (0 или 1) от кнопочки на водительской двери. Цепляйтесь на него и посылайте ему единичку, раз влом снимать обшивку (хотя она снимается за 3 минуты )

Alexey VW
не совсем все понял, но мыслю так, что предложенный вами вариант- единственный?

lex писал(а):

Alexey VW
не совсем все понял, но мыслю так, что предложенный вами вариант- единственный?

Откуда же я знаю, единственный он или нет? Я установкой сигнализаций никогда не занимался и не могу точно утверждать. Но если Вы не хотите разбирать дверь, то я Вам написал куда идет цепь от кнопки открывания багажника, только ошибся в одном, что кнопочка при нажатии замыкает контакт на массу. Триггером, реле и прочим является BCM как только у него проскочил 0 на 23-й ножке, он автоматически выдает сигнал на открывание багажника. Т.е если Вы подключите сигнализацию таким образом чтобы она замыкала на массу провод идущий пину 23 разъема "А" Блока управления бортовой сети, то багажник будет открываться с брелока сигнализации. Простите уж за мой корявый язык, но не знаю что еще Вам посоветовать.

Alexey VW
Теперь все понял, осталось найти этот "разъем А" блока управления бортовой сети
