Карта предохранителей TRENDLINE [Страница 1 из 4]

В виду отсутствия карты предохранителей у официальных дилеров, предлагаю создать временную, самодельную!
Всё наверное помнят мой пост, я первый столкнулся с такой проблемой!
http://www.polosedan.ru/forum/viewtopic.php?f=14&t=1316

Файл в psd со слоями, для тех кто будет добавлять новые найденные предохранители:
http://files.mail.ru/JU6J6N

Благодарить не нужно, пользуйтесь на здоровье, дорогие одноклубники!
А самое главное добавляйте новые предохи в список, и обновляйте карту!

P.S.Как заберу машину с работ по шумоизоляции, сделаю так же карту на Highline;)
Ну либо кто нибудь может меня опередить:)

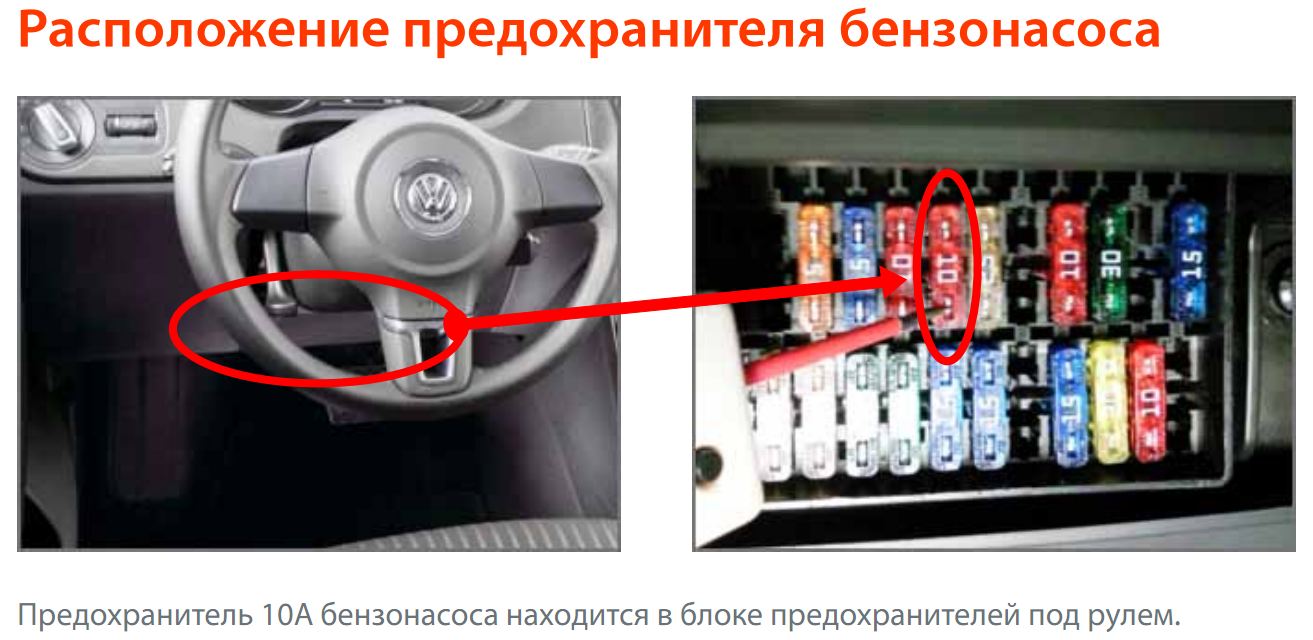

22 должен быть бензонасос
Взята из технологической карты установки Pandora

Evgenomsk писал(а):

22 должен быть бензонасос
Взята из технологической карты установки Pandora

Это для хетча или для седана?...
Видимо это гнезда хайлайна... Завтра проверю на своём...

Идея отличная, учитывая то что достать это схему оказалось невозможно даже в Германии, автору спасибо. Только предлагаю чтобы со слоями не заморачиваться вести список здесь, вот так к примеру. Редактируйте если что не так и добавляйте что знаете.

1 Мотор омывайки и дворники
4 Подсветка номерного знака
22 Бензонасос

mikarusso писал(а):

Evgenomsk писал(а):

22 должен быть бензонасос
Взята из технологической карты установки Pandora

Это для хетча или для седана?...
Видимо это гнезда хайлайна... Завтра проверю на своём...

Конечно для седана! Ссылка на полную документацию есть в теме установка сигнализации своими силами.

Уважаемый mikarusso!
Неужели в Тренде или ХАЕ разные схемы или карты предохранителей ?
Если они разные, то прошу модераторов переименовать мою тему в "Предохранители ХАЙлайн" =)

Да и правильно sviazist сказал со слоями никто связываться не будет, ведь не всех есть фотошоп

mikarusso
Уважемые форумчане, у меня для Вас хорошие новости: в данный момент я работаю над созданием данной карты с описанием всех предохранителей. Официальной информации о предохранителях - НОЛЬ, и такой таблицы не существует в природе, поэтому ни одного диллера ее нет. Я нашел схему коробки предохранителей и смотрю куда идет данная цепь в зависимости от предохранителя, приходится с каждым предохранителем перелопатить кучу схем, пока поймешь, что же он все-таки защищает, тем более бывает что один предохранитель защищает несколько цепей + разные комплектации.
Пока обработал первые 16 предохранителей, всего их 60.
Если я все-таки завершу этот титанический труд в чем не сомневаюсь, то каждый из Вас должен будет мне как минимум бутылку пива Сопьюсь, млин ...

Цитата:

Если я все-таки завершу этот титанический труд в чем не сомневаюсь, то каждый из Вас должен будет мне как минимум бутылку пива Сопьюсь, млин ...

Конечно, любой труд должен быть оплачен, но помоему ФВ должен был позаботиться об этом еще на стадии карандашных зарисовок поло седана! Как так, машина на конвеере уже больше 7мес, и никто не знает даже назначение предохранителей. Очень забавно, особенно, когда ассоциируешь это дело с таким брендом, как фольксваген.

Alexey VW писал(а):

mikarusso
Официальной информации о предохранителях - НОЛЬ, и такой таблицы не существует в природе, поэтому ни одного диллера ее нет.

Возникает вопрос кто эту карту предохранителей проектировал, если ее описания нет у vw? То что дали прикрутили . Вот отсуда и проблемы с качеством. VW не прекращает удивлять.

№28(15А)-питание 12в. При установке магнитолы пришлось применить усилие. Вылетел предохранитель. Визуально проводка не повреждена. Магнитофон не доходит до фиксации около 7-8мм. Предохранитель заменил, а магнитофон оставил пока так.(TRENDLINE)

Evgenomsk получается в тренде он стоит на 10, а в какой то другой комплектации на 15?....
Ничего не понимаю))) Неужели подводка к гнёздам разная?...

Давайте сделаем карту предохранителей, с помощью Алексея, продадим её дилерам, и на вырученные средства купим Алексею много много пива:))))))

P.S.Насчет слоёв тогда не волнуйтесь, пока что пишем здесь списком, а я буду по мере возможности обновлять всю карту сам.

Внесу небольшой вклад в общее дело. Ниже приведены схемы расположения предохранителей с оригинальной нумерацией и номиналом.

Riv_2000, а в сообщении Evgenomsk что то не сходится...

Походу самый надежный способ определить где какой предохранитель это метод тыка

juri писал(а):

№28(15А)-питание 12в. При установке магнитолы пришлось применить усилие. Вылетел предохранитель. Визуально проводка не повреждена. Магнитофон не доходит до фиксации около 7-8мм. Предохранитель заменил, а магнитофон оставил пока так.(TRENDLINE)

С 28 по 32 отсутствуют у всех. Питание магнитолы, MDI и прочей мультимедии висят на 45-м предохранителе в 15А. Что-то Вы путаете.
