Подсветка диплея бортового компьютера [Страница 1 из 1]

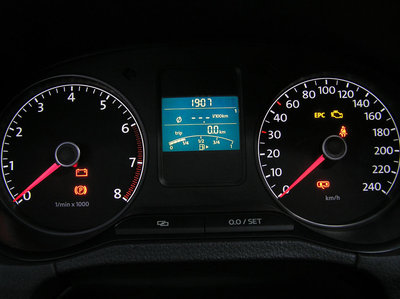

Как-то надоел мне красный цвет дисплея БК и решил сделать его белым

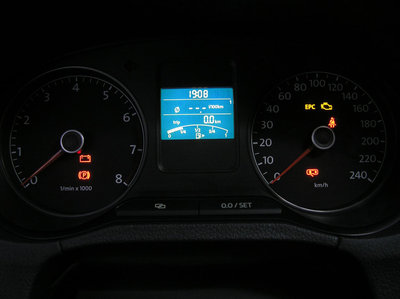

Получилось, правда, не совсем так как ожидал - буквы стали белыми, но фон начал подсвечиваться каким-то... бирюзовым, что-ли..., но тем не менее смотрится неплохо

AndyBig
А если тонировочку попробовать?

, тоже хочу удалить красную подсветку. Зимой займусь, когда тоска нападет... Хочу поинтересоваться количеством и типом необходимых светодиодов. Заранее спасибо.

Я себе тоже перепаял диоды на белые и долго и упорно пытался подобрать картонку с разными оттенками, чтобы цвет получить чисто белый. Так ничего и не вышло. Остановился на обычной тоненькой картонке белого цвета- она замечательно рассеивает точечное свечение светодиодов.
Думаю чисто белый цвет получить не удастся, т.к сам жк дисплей какого-то голубоватого оттенка- просвечивал его снятым.
На самом деле и так приятно с бирюзовым оттенком по сравнению с едким красным цветом. Теперь после длительных поездок нет никакой усталости в глазах от приборки.

Кто нибуть расскажите поподробнее как пометь цвет подсветки!!!

Riv_2000 писал(а):

А если тонировочку попробовать?

Содрал с ненужного ЖК поляризационную пленку, попробовал. Гасит все - и фон и символы
Дело в том, что на самом стекле дисплея БК нанесен светофильтр, совершенно не пропускающий красный цвет. Соответственно, чисто белый (серый) фон не получить никак Буквы будут светиться цветом подсветки, фон - цвет подсветки без его красной составляющей

pav254 писал(а):

упорно пытался подобрать картонку с разными оттенками, чтобы цвет получить чисто белый. Так ничего и не вышло.

Из-за этого светофильтра и не получилось.

pav254 писал(а):

Остановился на обычной тоненькой картонке белого цвета- она замечательно рассеивает точечное свечение светодиодов

Я вырезал по форме родной пластинку из молочно-белого пластика (кажется, крышка от 3-кг упаковки мороженого) Очень равномерно рассеивает.

Бог Войны писал(а):

Хочу поинтересоваться количеством и типом необходимых светодиодов. Заранее спасибо.

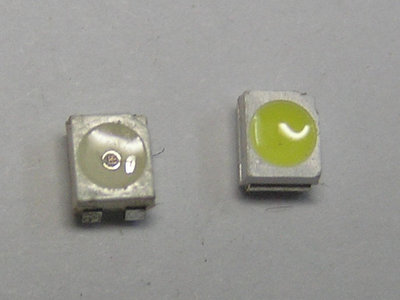

На приложенном фото слева родной (красный), справа новый (белый). Тип - точно не скажу, размер - 2.5х3.5 мм. Нужно 4 штуки светодиодов и два резистора 1206 сопротивлением примерно 390-470 Ом. Сопротивление можно подобрать, исходя из яркости светодиодов.

Ozone писал(а):

Кто нибуть расскажите поподробнее как пометь цвет подсветки!!!

Снимаете приборку, разбираете ее (отгибаются защелки и передняя половинка со стеклом снимается), вынимаете всю плату (отогнув одну защелку сверху), снимаете стрелки спидометра и тахометра, потом переворачиваете плату и с обратной стороны разгибаете металлические ножки рамки дисплея. Вынимаете металлическую рамку дисплея, взявшись за торцы вынимаете сам дисплей с токопроводящими резинками (может не вынуться сразу легко - это просто прилипли к плате токопроводящие резинки, тяните сильнее) и снимаете весь блок пластика со шкалами. Под посадочным местом дисплея увидите 4 светодиода, выпаиваете их и впаиваете новые. Сверху на этой же стороне платы примерно над светодиодами увидите 2 резистора 1206 сопротивлением 154 Ома (на них написано 1540), выпаиваете их и впаиваете новые
Аноды у всех 4 светодиодов расположены, если не ошибаюсь, справа, если смотреть на плату приборки в ее нормальном положении. Но лучше провериться
Собираете все обратно, вставив под дисплей вместо родной розовой пластинки белую.

Если опустить процесс снятия и разборки приборки (процесс очень простой и уже описанный на форуме ранее), то у меня вышло следующим образом.
Потребовалось:

- 4 светодиода smd 3528 белый холодный цвет свечения, которые выпаял из светодиодной ленты купленной для подсветки багажника(брал 1 м, а в багажник приклеил 0,7м)
- паяльник
- тестер
- пинцет

Вложение:

IMG_1439-1.jpg [ 1.28 МБ | Просмотров: 3573 ]

Работы:
Как видно на фото там изначально запаяны диоды красного цвета на 4-х ножках. Точно таких же белых на 4 ногах найти нигде не смог( на митино даже не слышали про такие). Определил тестером где + и где -(видно на фото). Аккуратно выпаеваем, потягивая пинцетом и подогревая ножки паяльником, светодиоды. Паяльником (плоским жалом) подогревал сразу по 2 ножки с каждой стороны. Со стороны 2-х "-" еще не страшно, т.к на них будет совместно запаяна одна нога нового диода, а вот со стороны "+" и "-" надо поаккуратнее там я запаивал только "+" от нового, а под минусовой контакт на плате подкладывал тоненький кусочек пластика ( вырезал маленький квадратик из пластиковой бутылки).
В итоге новый диод с 2-мя ножками "+"и"-" припаивал так: там где скошеный уголок это "-" припаивал к контактам на плате где 2-а минуса. Их свободно запаралелил и не парился. А с другой стороны припаял только "+", а под второй контакт на плате подложил кусочек пластика, чтобы оставшаяся часть плюсовой ножки не контачила с рядом стоящим минусом.
Далее тестером проверил все на работоспособность и оказалось, что один диод не горит(скорей всего перегрел когда впаивал). Перепаял на другой и все ок.
Вырезал из белой картонки (обложки какого-то журнала) рассеиватель и поставил вместо едко красного.

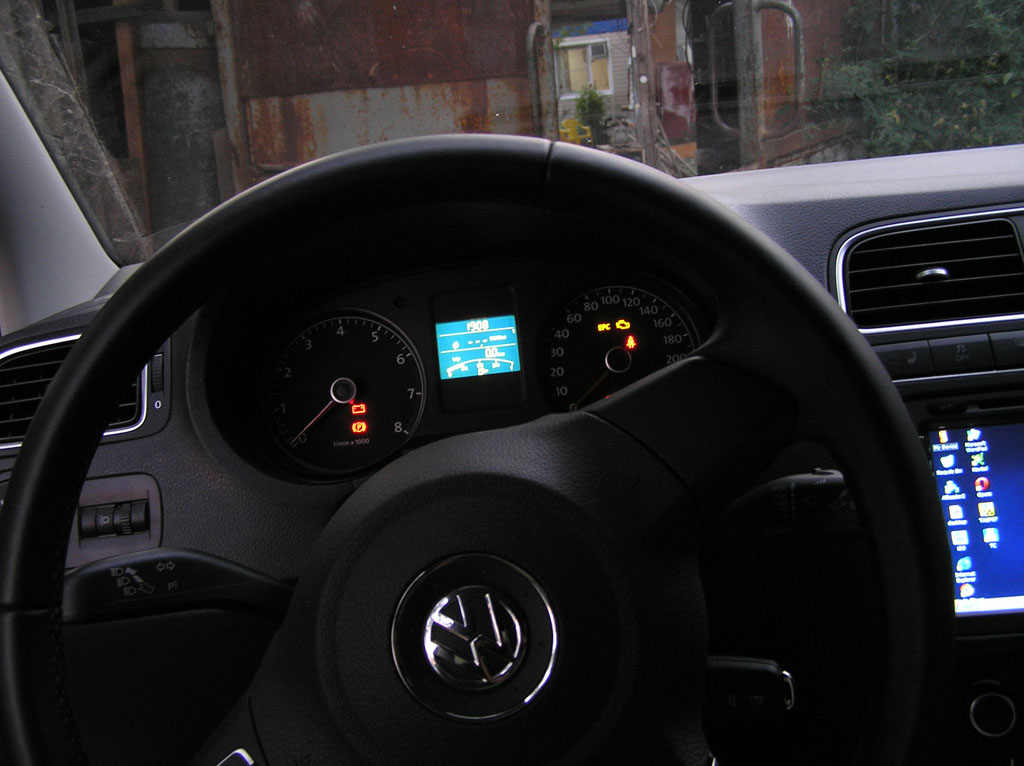

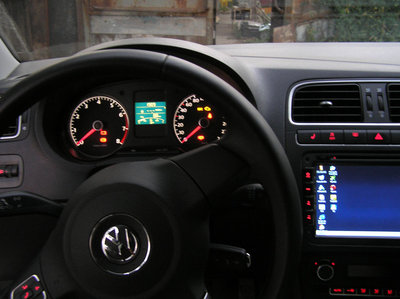

Как-то так.... все работает и радует глаз приятный бирюзовый дисплейчег))))
Работы проводил на свой страх и риск под предлогом, не прокатит - так полюбому куплю приборку от GTI - прокатило

В электротехнике я не силен-спасибо моему отцу, который в детстве просто научил держать паяльник в руках.

pav254 писал(а):

Со стороны 2-х "-" еще не страшно, т.к на них будет совместно запаяна одна нога нового диода, а вот со стороны "+" и "-" надо поаккуратнее там я запаивал только "+" от нового, а под минусовой контакт на плате подкладывал тоненький кусочек пластика ( вырезал маленький квадратик из пластиковой бутылки).

Со обоих сторон по одной ножке сидят на плюсе и минусе, а вторые ножки сидят на пустых площадках, ни к чему не подключенных (скорее всего они играют роль теплоотвода), так что можно смело паять ножки вместе Как я и сделал.
