audel писал(а):

romancon,
Оригинально

ага

MVG писал(а):

Роман, напишите, по подробнее, о процессе монтажа и побольше фоток

viewtopic.php?f=16&t=763&start=125#p256412 у меня подсмотрите

Я себе поставил от пассата б6, б7 что одно и тоже. Заказал сам плафон 3C0 947 291 EY20, разьем плафона 3B0 972 705, клеммы разьема N 103 358 07, тканевая изолента, и еще формованная деталь потолка это такая рамка из жести которая вставляется после прорези в отверстие потолка и обжимается получается совсем заводской вид, так же как и окантовка в прорези потолка для передних пассажиров. Вот ее номер 3C5 868 357 A. Эту рамку только заказал,как придет поставлю.

Vasia24, Вот ее номер 3C5 868 357 A. Эту рамку только заказал,как придет поставлю.

Очень интересно узнать как встала эта рамка. Заранее спасибо.

Vasia24 вы уже поставили себе рамку ? как она ?

Вот мой фото отчет по установке рамки на драйве Рамку поставил на днях. Встала просто отлично, теперь прилегает очень плотно нет вобще ни каких щелок. Получилось что он теперь седит так как будто немного утоплен в обшивку. Но рамка оказалась не та, вот эту нужно брать, вот номер этой рамки 1K0 867 599 D брал в экзисте. Она идеально встала.

Тоже не хватало света в салоне. Сначала замена лампочки в центральном плафоне на самодельную светодиодную. Спереди стало светло, а сзади всё так же тускло. Тогда было решено поставить плафон в потолок. Хотелось небольшой плафон со своим выключателем. Такой нашёлся как ни странно на разборке, как оказалось от ауди а-80.Сразу установлена плата со светодиодами(потому что даже 10 ватная лампочка не дает нормального освещения). Устанавливается без снятия потолка, проводка тянется от салонного выключателя.

Никто не пробовал ставить однокнопочный плафон 8P0947111C (Skoda Rapid)?

По высоте вроде проходит, но зазор маловат, нужно прокладывать поролоном, чтобы не упирался в крышу. В Рапиде в месте установки плафона имеется выступ на потолке.
Установочную глубину плафона намерил 26 мм. Плафон плоский. Оригинальный, насколько я понял, чуть выгнут дугой по контуру потолка.

Посмотрел живьём плафон на Октавии А7 - он мне показался слишком массивным . Там ставится плафон 3T0947291A, который один в один с плафоном 3C0947291А от Пассата. Во всяком случае, на картинках отличий не заметил. Плафон от Шкоды дешевле.

Вот и я наконец-то решил проблему с задним освещением, сначала хотел тоже поставить приличный плафон в потолок, но случайно наткнулся на светодиодную ленту MTF (корея) и решил пока ее приклеить по центру потолка- соединил две ленты паралельно, получилось очень ярко в ночное время-можно не только читать но и шить. подсоединил напрямую от плафона. По времени не спеша ушло около часа.

Пассажиров сзади практически не вожу, но вот вечерами уже стало рановато темнеть, и когда, приехав домой, собираю вещи с заднего сидения, то уже плохо видно. Так что, поставил себе в план установку освещения "задних пассажиров".

Вот и я наконец решился сделать освещение для задних пассажиров.
Был куплен плафон от поло хетча на экзисте 6Q0 947 291 AY20 за 1600 рублей.

Вложение:

IMAG0254[1].jpg [ 2.03 МБ | Просмотров: 8846 ]

Разъёма не было, поэтому провода просто припаял. Заодно сделал прозвонку, дабы определить где что.

Вложение:

IMAG0255.jpg [ 1.32 МБ | Просмотров: 8846 ]

В шумоизоляции крыши есть прорезь где плафон в принципе и должен стоять. Фото конечно не очень, но я думаю понятно.

Вложение:

IMAG0257.jpg [ 1.43 МБ | Просмотров: 8846 ]

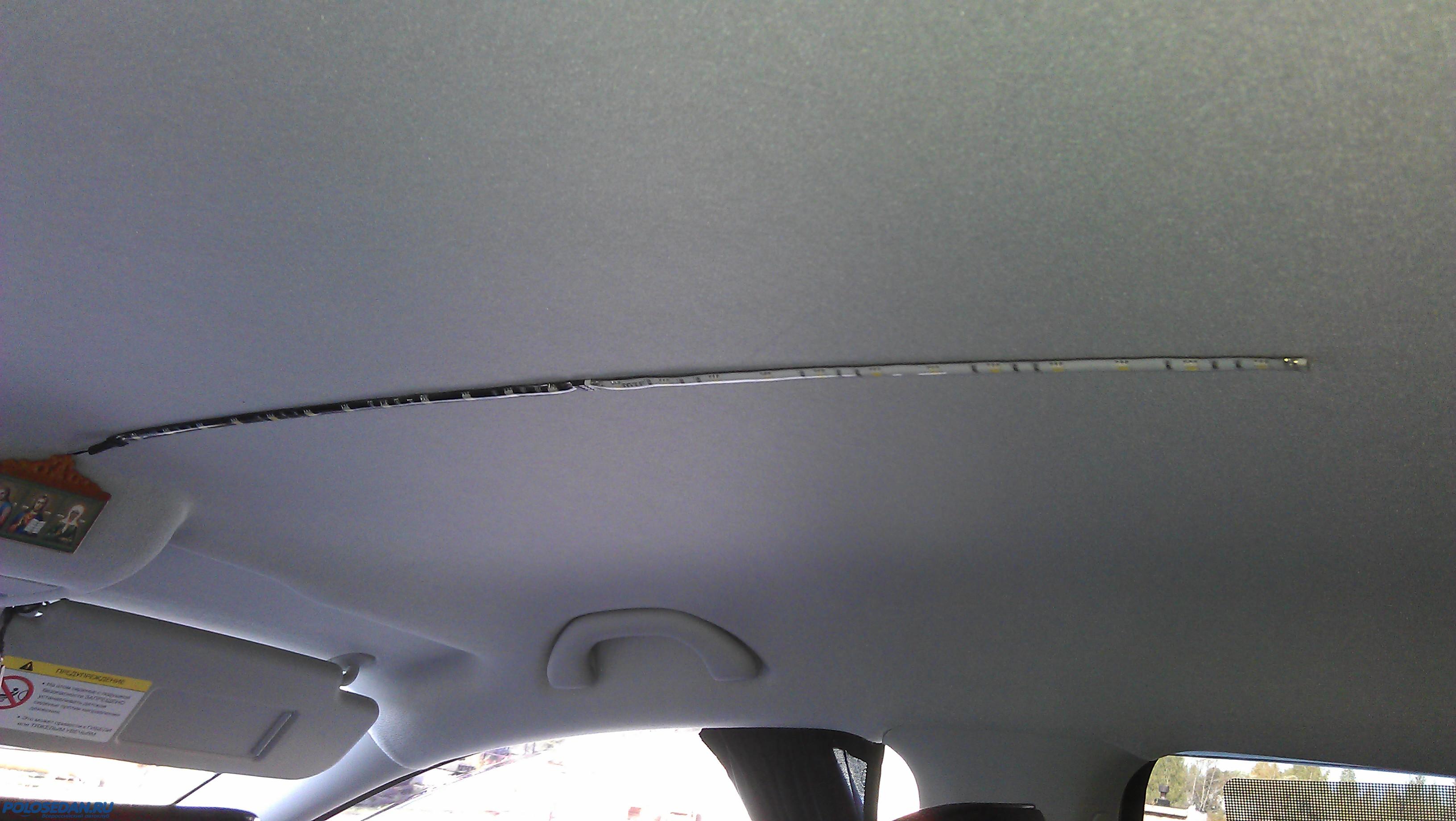

Была сделана прорезь в потолке под этим местом и проложен провод.

Вложение:

IMAG0258.jpg [ 2.23 МБ | Просмотров: 8846 ]

И вставлен плафон.

Вложение:

IMAG0259.jpg [ 1.98 МБ | Просмотров: 8846 ]

Вложение:

IMAG0272.jpg [ 2.49 МБ | Просмотров: 8846 ]

Соединение проводов над передним плафоном.

Вложение:

IMAG0262.jpg [ 1.69 МБ | Просмотров: 8846 ]

Всё собрал и вот.

Вложение:

IMAG0268.jpg [ 1.4 МБ | Просмотров: 8846 ]

Вложение:

IMAG0269.jpg [ 1.47 МБ | Просмотров: 8846 ]

Вложение:

IMAG0270.jpg [ 1.7 МБ | Просмотров: 8846 ]

Вложение:

IMAG0271.jpg [ 1.69 МБ | Просмотров: 8846 ]

Как-то так.

Кто хочет ставить плафон 3C0 947 291 EY20 вот комплект (exist):
3C0 947 291 EY20 - сам плафон
3B0 972 705 - разъем (только корпус без пинов)
N 103 358 07 - пины для разъема (надо 3 шт.)

Talxx писал(а):

вот комплект

еще к нему нужно добавить крепежную рамку 1K0 867 599 D

shivshun, будь добр промерь расположение плафона на потолке, что бы точно вырезать не снимая оного.

Smitn, вот тут смотри http://www.drive2.ru/l/288230376152619981/

Smitn, От кромки заднего стекла 42см, от боков 56см (середина). Это будет центр плафона.

Вложение:

IMAG0259.jpg [ 1.72 МБ | Просмотров: 8539 ]
