Вложение:

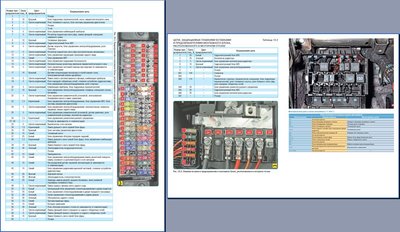

Схема предохранителей VW Polo седан.
предохранители Поло тренд.JPG [ 357.83 КБ | Просмотров: 95907 ]


О предохранителях наглядно.

Если у кого-нибудь есть более наглядная информация, выкладывайте в теме, я перенесу в первый пост. Первый пост будет виден на всехстраницах темы.


 Профиль Персональный альбом



Не в сети
АвтоЗнаток

Зарегистрирован: 04 окт 2011, 23:45
Сообщения: 277
Благодарил (а): 340 раз.
Поблагодарили: 53 раз.

Имя: Александр
Вот мои предохранители:
Вложение:
Фото0591.odg [380.35 КБ]
Скачиваний: 1082


У меня, как и на твоём первом посте вначале страниц нет позиций 50,51,52


 Профиль



Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 17 июн 2010, 00:55
Сообщения: 1209
Откуда: Степное 26 RUS
Благодарил (а): 575 раз.
Поблагодарили: 253 раз.

Имя: Владимир
sasechka
Что то не открывает твою схему

_________________
после 5000 двигатель как проснулся тянуть стал лучше намного пока все наслаждаемся


 Профиль



Не в сети
АвтоЗнаток

Зарегистрирован: 04 окт 2011, 23:45
Сообщения: 277
Благодарил (а): 340 раз.
Поблагодарили: 53 раз.

Имя: Александр
нажимаете на ссылку и почему-то внизу надо ещё нажать открыть


 Профиль



Не в сети
АвтоЭксперт
Аватара пользователя

Зарегистрирован: 17 июн 2010, 00:55
Сообщения: 1209
Откуда: Степное 26 RUS
Благодарил (а): 575 раз.
Поблагодарили: 253 раз.

Имя: Владимир
нашел 21 плафон освещения багажника

_________________
после 5000 двигатель как проснулся тянуть стал лучше намного пока все наслаждаемся


 Профиль



Не в сети
АвтоГуру
Аватара пользователя
Volkswagen Polo седан (2010)

Зарегистрирован: 25 июл 2010, 17:19
Сообщения: 9611
Изображения: 46
Откуда: Новосибирск.
Благодарил (а): 9223 раз.
Поблагодарили: 5285 раз.

Имя: Евгений
sasechka писал(а):
Вот мои предохранители:
Вложение:
Фото0591.odg


У меня, как и на твоём первом посте вначале страниц нет позиций 50,51,52

Не смог открыть! Ребята у кого получилось, дайте картинку, закреплю!


 Профиль Персональный альбом



Не в сети
Опытный водитель
Аватара пользователя

Зарегистрирован: 26 май 2012, 14:30
Сообщения: 132
Откуда: Москва
Благодарил (а): 44 раз.
Поблагодарили: 25 раз.
Комплектация H+P.
Найти схему предохранителей не получилось.
Во всех схемах нет описания предохранителей F28-F32.
Что они из себя представляют?
На F28 подается +12 после зажигания.
В F29 у меня стоит 15А. Для какой цепи?
F30?
В F31 и F32 стоят 10А. Для каких цепей?
Отсутствует F35 (Клемма 87 БУ двигателя (основное реле питания всех потребителей подкапотного пространства)) и F55 (Клемма 15 катушек зажигания). Почему?
Отсутствует 27, но он только на МКПП.
Ну и 60. На фото блока от комфорта он не имеет контактов. Резервный?

В общем, за что отвечают 28-32 и почему нет 35 и 55 (может они в подкапотном?)?

Вот здесь нашел описание 28-32, но странно, по описанию эти части есть в любой комплектации, а предохранителей там ни у кого нет.


 Профиль



Не в сети
АвтоЗнаток

Зарегистрирован: 04 окт 2011, 23:45
Сообщения: 277
Благодарил (а): 340 раз.
Поблагодарили: 53 раз.

Имя: Александр
Подскажите кто может, почему предохранители поз.34,38 дальний свет 7,5А , а ближний свет поз.39,59 10А , мощность ведь у ближнего 55Вт, а дальнего 60Вт?


 Профиль



Не в сети
АвтоСтажер

Зарегистрирован: 10 апр 2012, 23:08
Сообщения: 26
Откуда: чебоксары
Благодарил (а): 0 раз.
Поблагодарили: 3 раз.
После ДТП - не работают прикуриватель и освещение багажника, электрозамок багажника под вопросом. По схеме предохранителей есть только предохранитель прикуривателя. Кто знает эти потребители в одной цепи?


 Профиль



Не в сети
АвтоСтажер

Зарегистрирован: 29 июн 2012, 16:27
Сообщения: 4
Откуда: Челябинская область
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Привет всем.Подскажите какой предохранитель отвечает за звуковой сигнал(на схеме нет)был на свадьбе брата.ну и как положено давил на бибику,я же не знал что.может что-то случится.короче сигнал пропал,но когда давиш на сигнал реле щёлкает,значит предохранитель целый?неужели сгорел сам гудок сигнала,машина поло комфортлайн выпуск 2012г.с ув.


 Профиль



Не в сети
АвтоСтажер
Аватара пользователя

Зарегистрирован: 28 янв 2012, 23:14
Сообщения: 47
Изображения: 0
Откуда: Вологда
Благодарил (а): 12 раз.
Поблагодарили: 26 раз.
Пришлось попутаться с предохранителями - сделал памятку для хранения в машине под ламинирование. Может кому пригодится !
Предохранители VW PS
4.55Mb


Вложения:
Схема предохранителей VW Polo седан.
Предохранители.jpg [ 140.63 КБ | Просмотров: 14543 ]
 Профиль



Не в сети
АвтоСтажер

Зарегистрирован: 01 авг 2013, 23:38
Сообщения: 52
Откуда: Владимир
Благодарил (а): 2 раз.
Поблагодарили: 3 раз.
О спасибо, распечатаю обязательно себе.


 Профиль



Не в сети
АвтоСтажер
Аватара пользователя

Зарегистрирован: 08 июл 2013, 17:09
Сообщения: 12
Откуда: Западная Сибирь, Томск.
Благодарил (а): 18 раз.
Поблагодарили: 4 раз.
Накачивал колёса компрессором (ч-з прикуриватель). На 3-м колесе пропал ток. Взял инструкцию, прочитал (дословно не помню)-"... сгоревший предохранитель видно по сгоревшей перемычке..", и две картинки (для умственно усталых).
Снял крышку, подсветил фонариком(темно уже становилось), через пять секунд нашёл сгоревший (искал от 15А, понятно почему?). Не пойму, что вы паритесь с этими схемами и описаниями? Они нужны если только что-то цеплять на этот блок(зачем?). От жигулей отвыкнуть не можете?

_________________
Всё ОК!


 Профиль



Не в сети
АвтоЛюбитель

Зарегистрирован: 26 дек 2010, 02:04
Сообщения: 127
Благодарил (а): 3 раз.
Поблагодарили: 23 раз.
У кого есть чсхема предохранителей 2013 год хайлайн? Вышевыложенные картинки не соответствуют действительности. спасибо.


 Профиль



Не в сети
АвтоСтажер

Зарегистрирован: 02 июл 2014, 20:10
Сообщения: 4
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Подскажите где находятся предохранители габаритов? 57 и 58 места в блоке пустые! (тренд 14-го модельного года). Искал предохранители габаритов контролькой - тоже не нашел!


 Профиль



Не в сети
АвтоСтажер

Зарегистрирован: 29 дек 2013, 00:35
Сообщения: 1
Откуда: Москва
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Имя: Владимир
не горят габариты с левой стороны на сочи эдишн купленный в декабря 2013 года. 57 и 58 предохранителей нет. звонил дилеру Мажор , ответ гениален- "не может такого быть", "посветите фонариком"," а контакты для предохранителя там есть?" "приезжайте, мы хотим на это посмотреть." ехать в сервис , чтобы найти предохранитель.-полный бред! Дайте совет, плиз!


 Профиль
