Наступил момент изложить о выполненной доработки питания и управления электропотребляющих агрегатов моего авто.
Доработка построена на принципе автоматизации некоторых процессов при заведенном двигателе, а следовательно и простоты эксплуатации авто, а именно:
При заведенном двигателе подается сигнал на таймер, через 20 секунд после завода двигателя таймер замыкает реле и подает питание (снятое с прикуривателя) в преобразователь 5В и на реле ДХО. Уже преобразованное напряжение (5В) подается в:
• USB розетку, выведенную на поверхность туннеля;
• Плату управления ДХО;
• Регистратор.
При выключении двигателя, перестает поступать питание на таймер, и он размыкает контакты реле, тем самым отключается ДХО, завершает запись регистратор, пропадает питание на розетке USB.
Вложение:

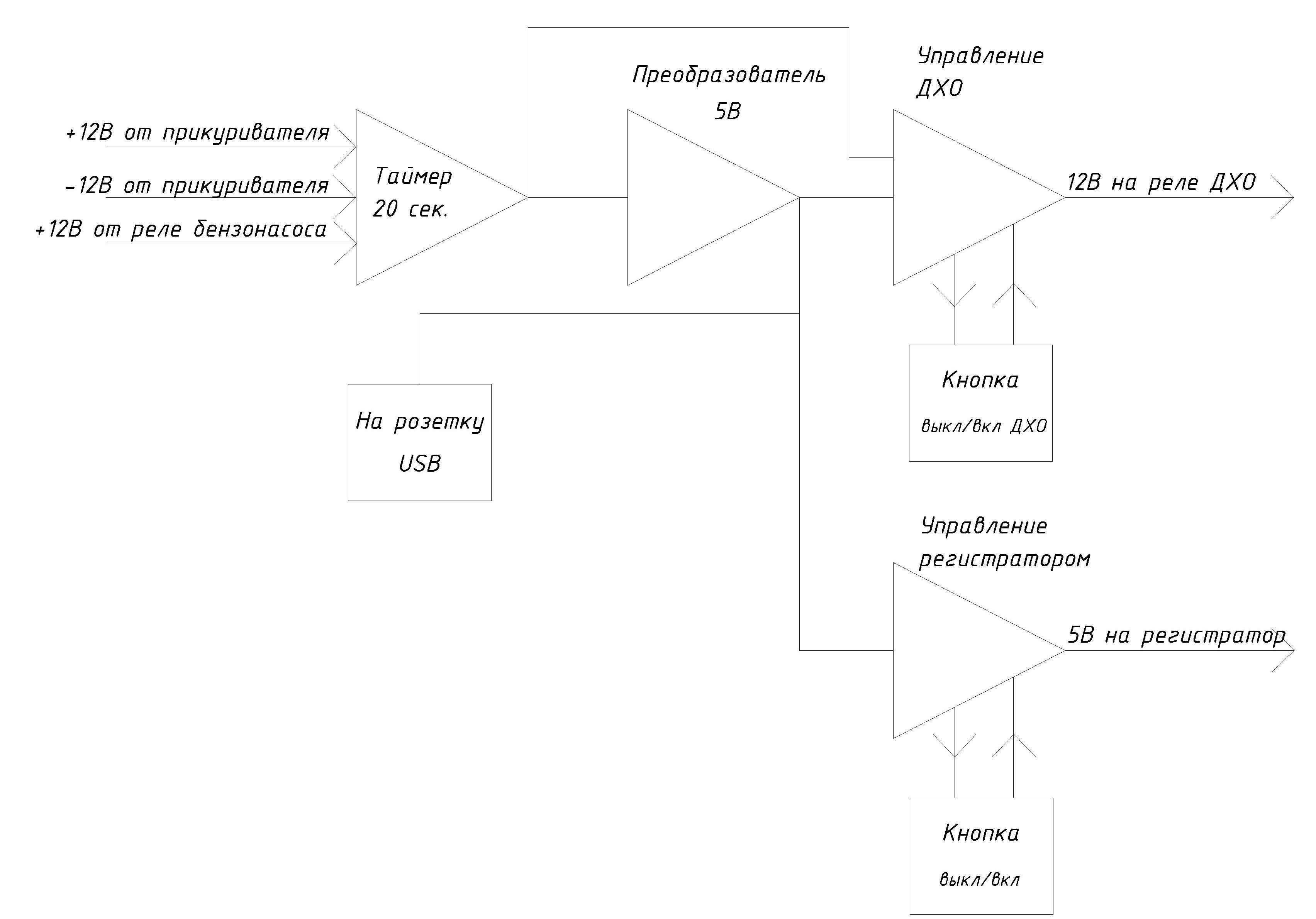

Схема эл.питания-Model.jpg [ 292.41 КБ | Просмотров: 2438 ]
1. Таймер взят уже готовый модуль с возможностью регулировки времени задержки включения от 1 до 20 секунд и интегрирован в общий блок.
2. Преобразователь взят также готовый из Китая с током до 3-х Ампер, не наводящий помехи на радио частоты и вкрячен в общий блок.

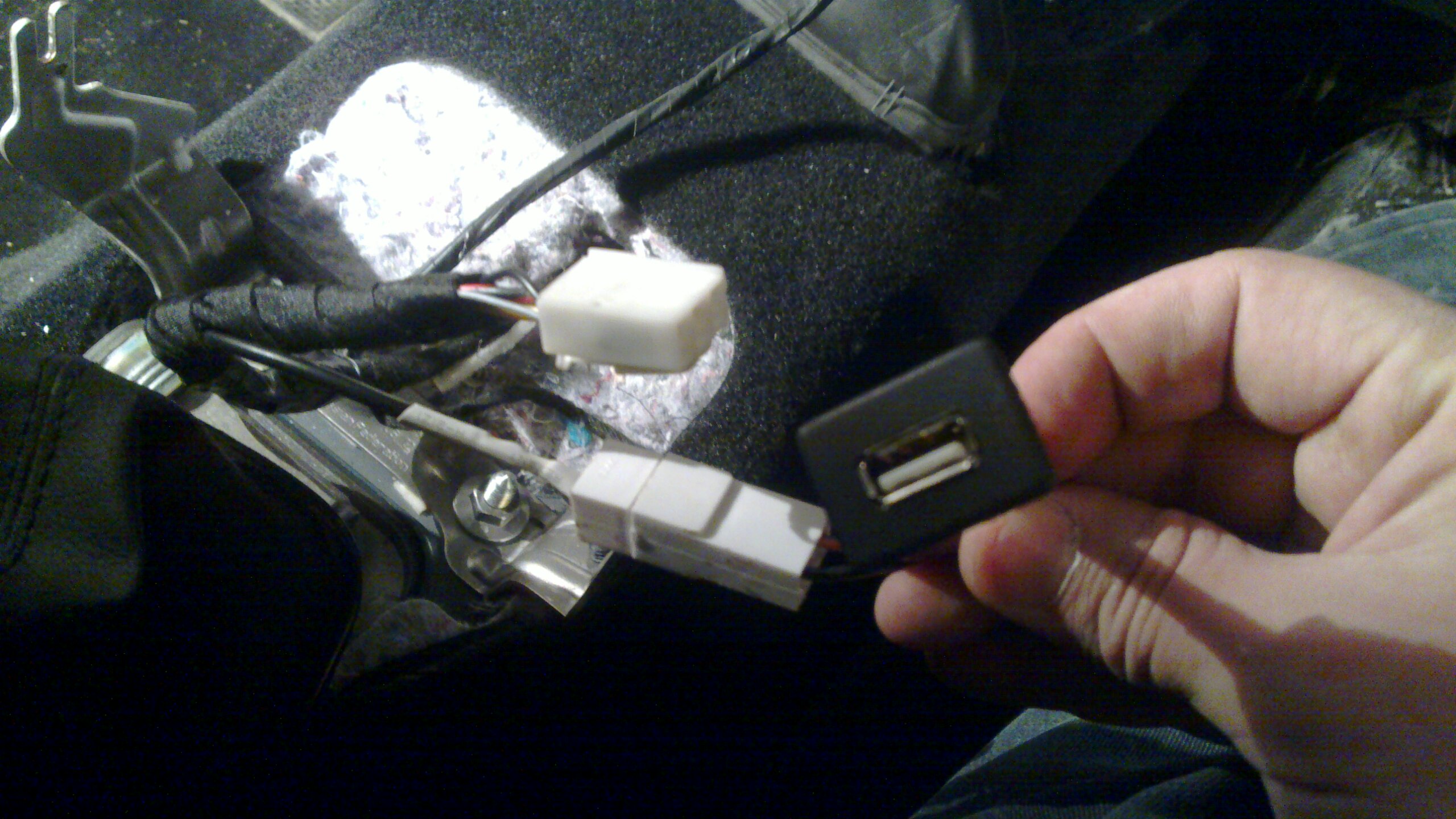

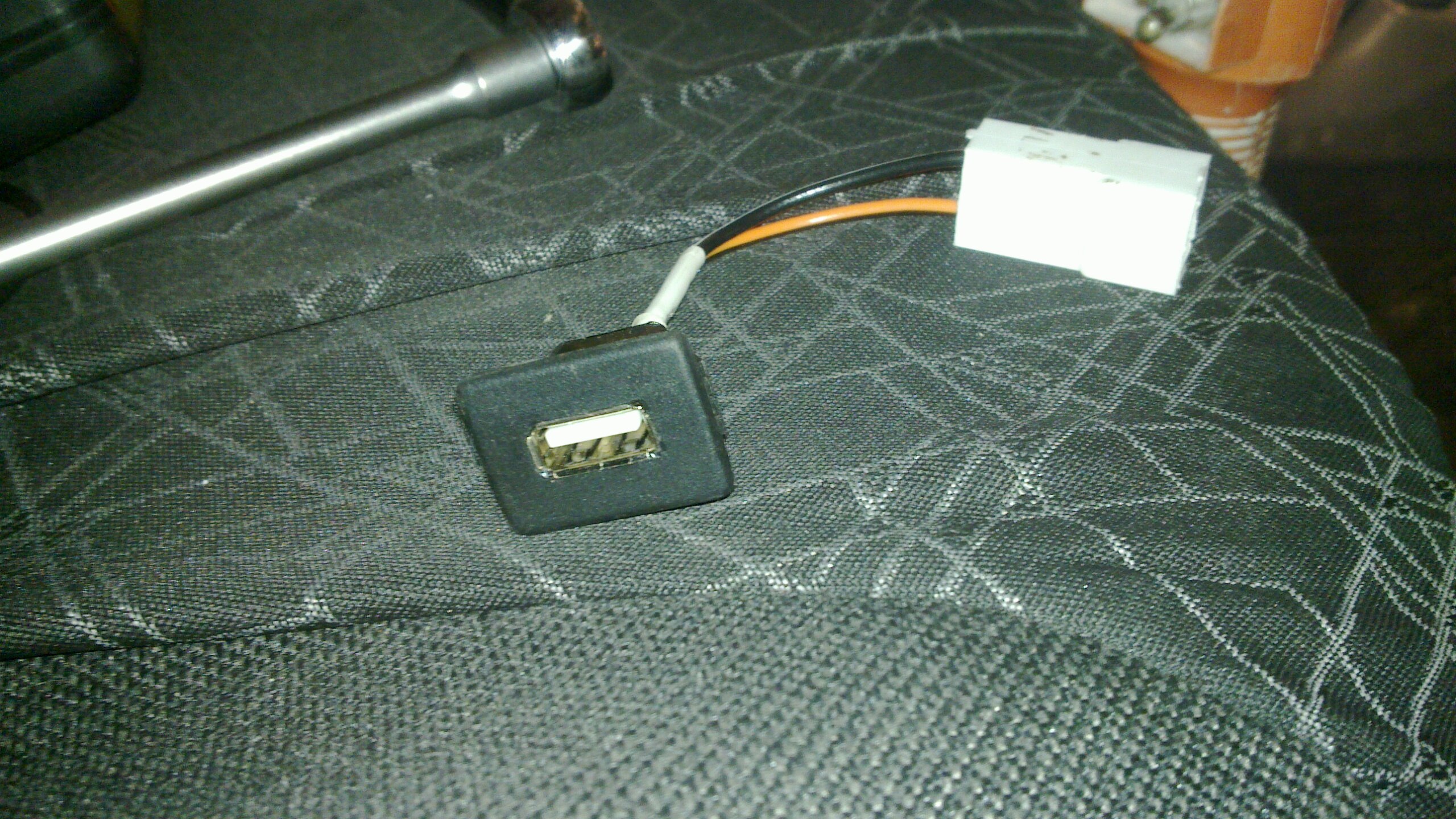

3. Розетка USB выведена на тоннель в штатную заглушку рядом с прикуривателем.
Вложение:
20140108_010.jpg [ 510.66 КБ | Просмотров: 2438 ]
Вложение:
20140108_007.jpg [ 831.28 КБ | Просмотров: 2438 ]
Вложение:
20140108_006.jpg [ 646.11 КБ | Просмотров: 2438 ]
4. Регистратор был приобретен
«хитрый» с выносной HD камерой и выносной кнопкой включения/отключения и индикацией записи.

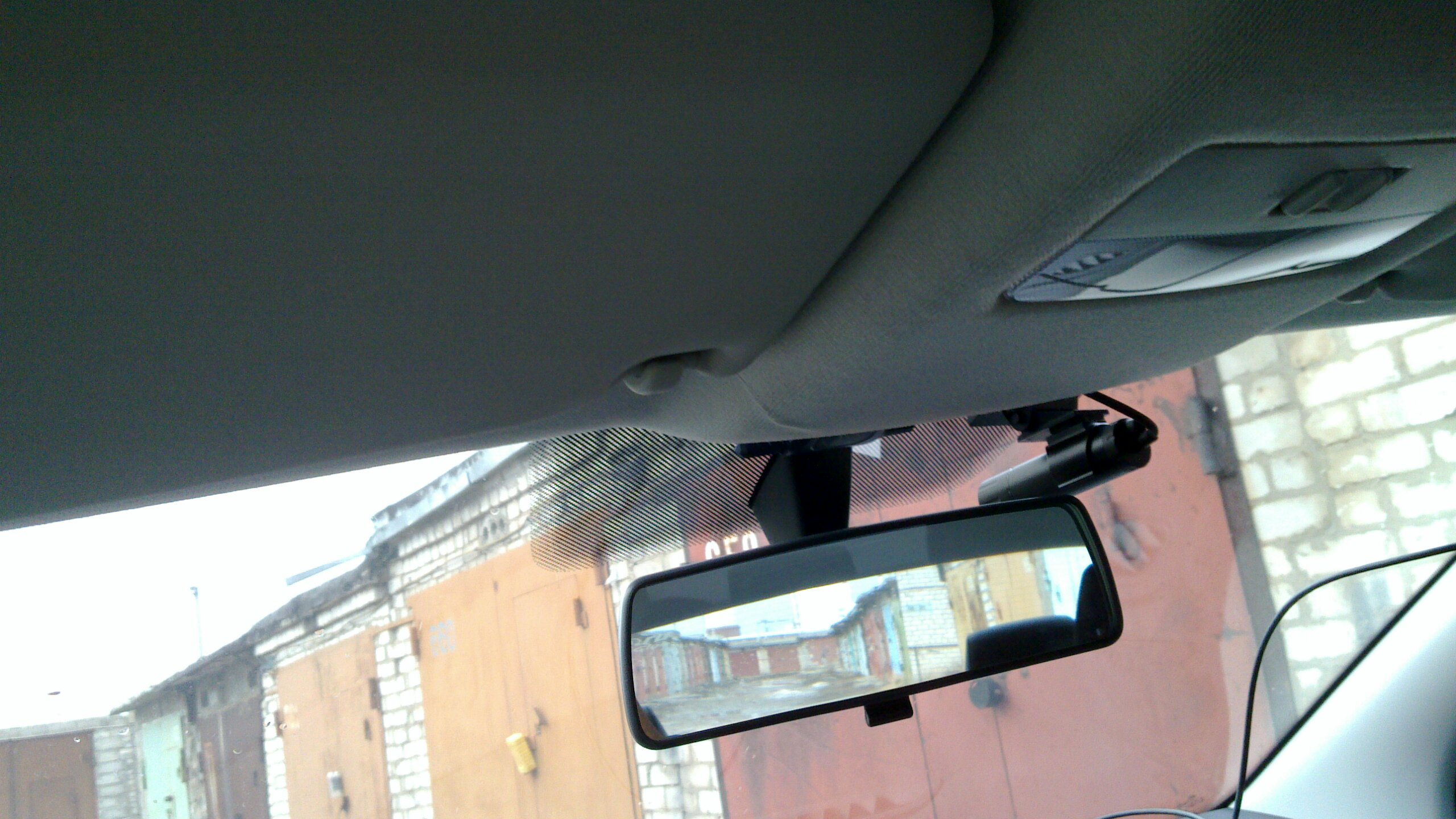

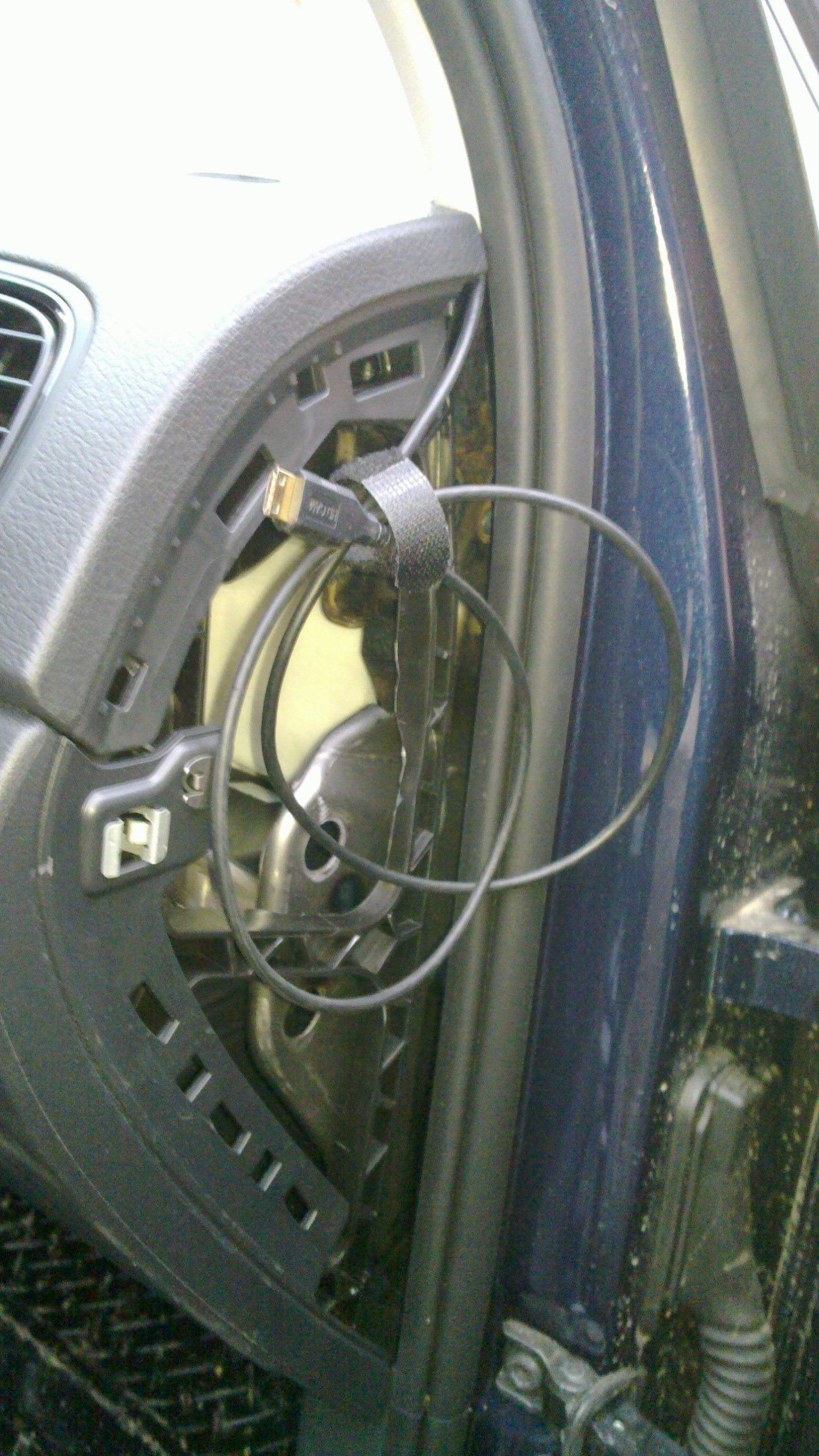

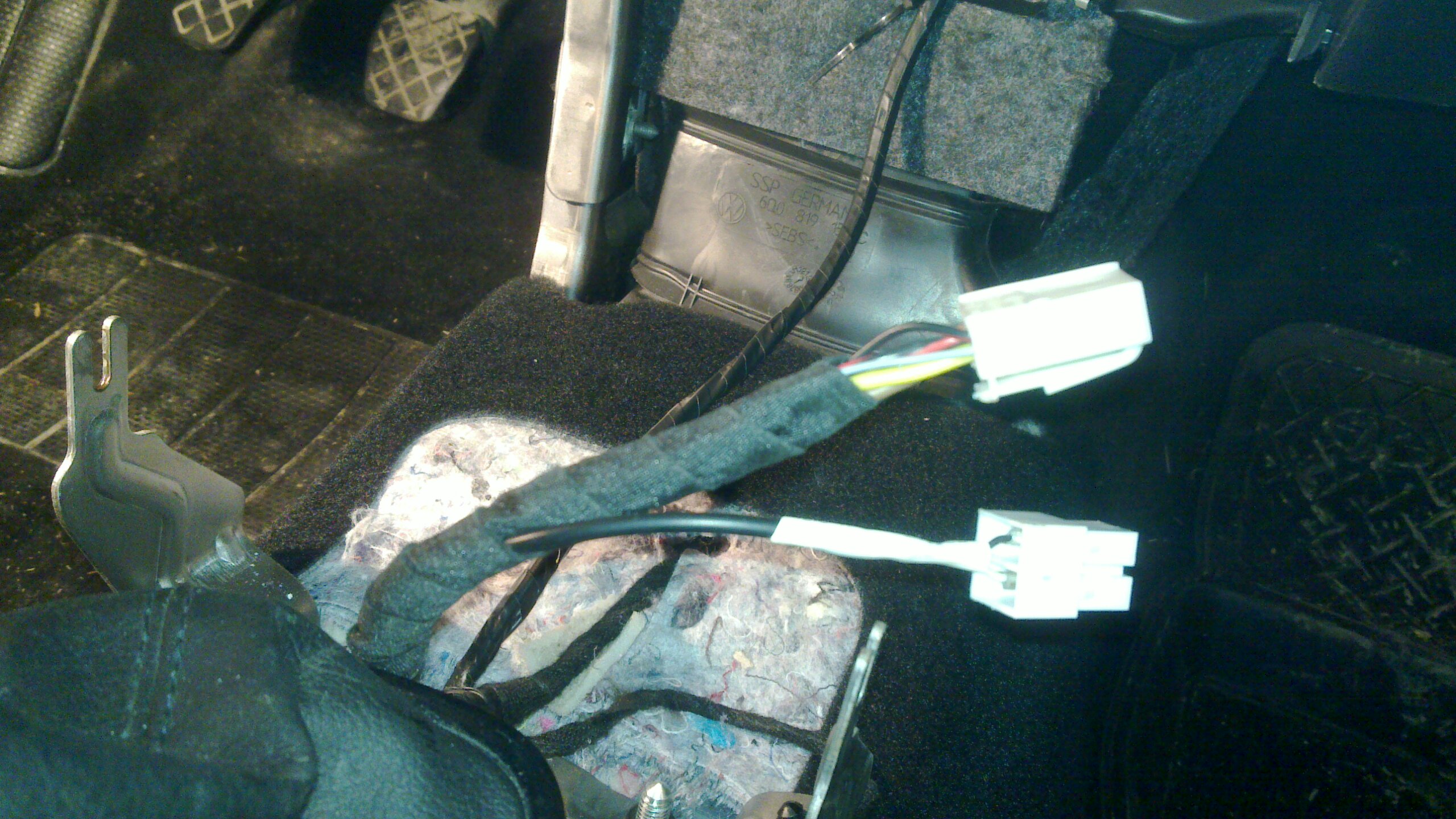

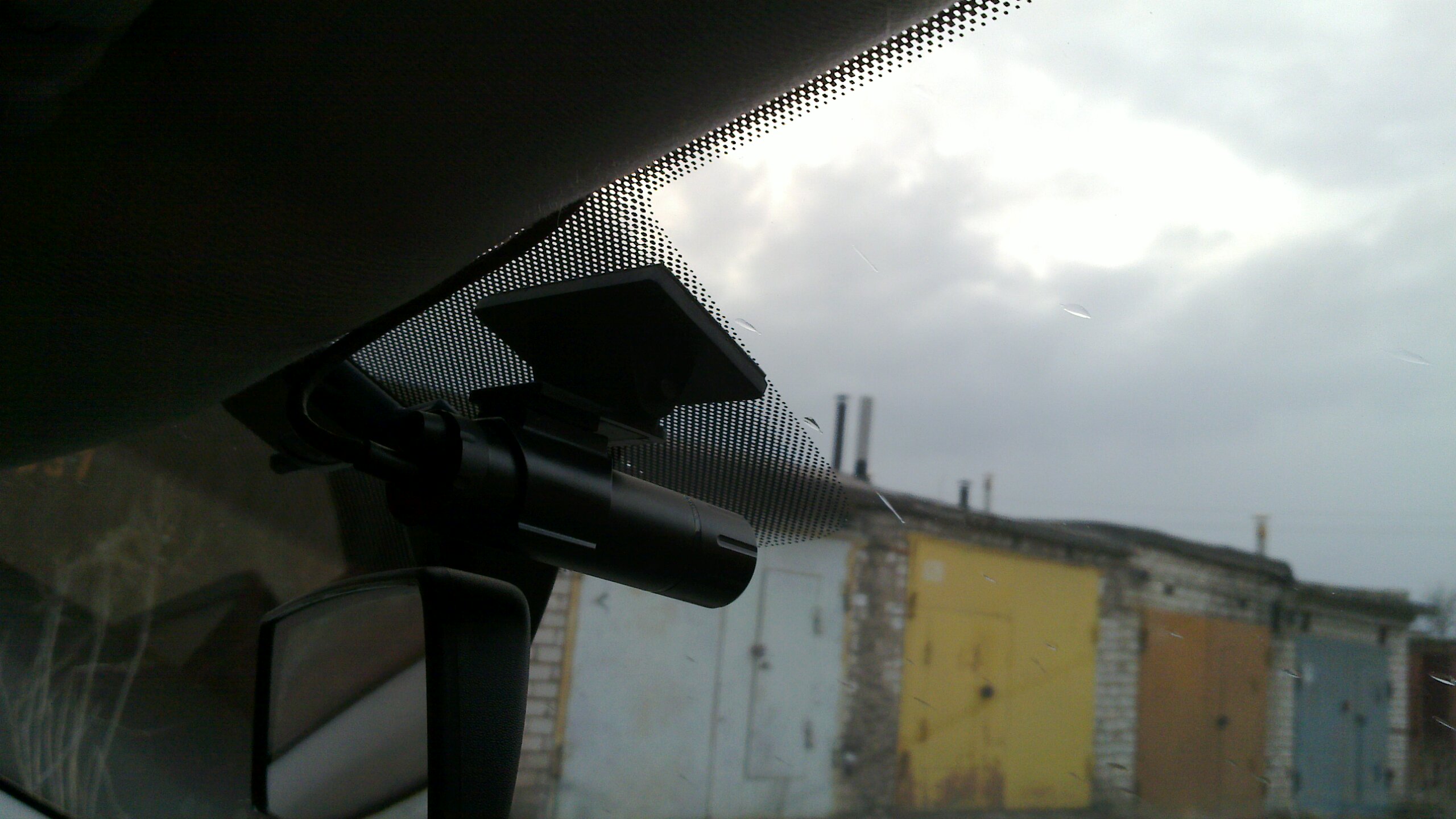

Заранее установлена выносная HD камера, провод от камеры проложен под обшивкой и штекер выведен в бардак, соответственно туда-же выведены провод выносного микрофона и питание/управление
Вложение:
20120401_001.jpg [ 405.08 КБ | Просмотров: 2438 ]
Вложение:
20120401_002.jpg [ 516.78 КБ | Просмотров: 2438 ]
Вложение:
20120401_004.jpg [ 589.62 КБ | Просмотров: 2438 ]

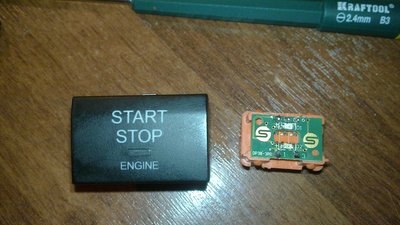

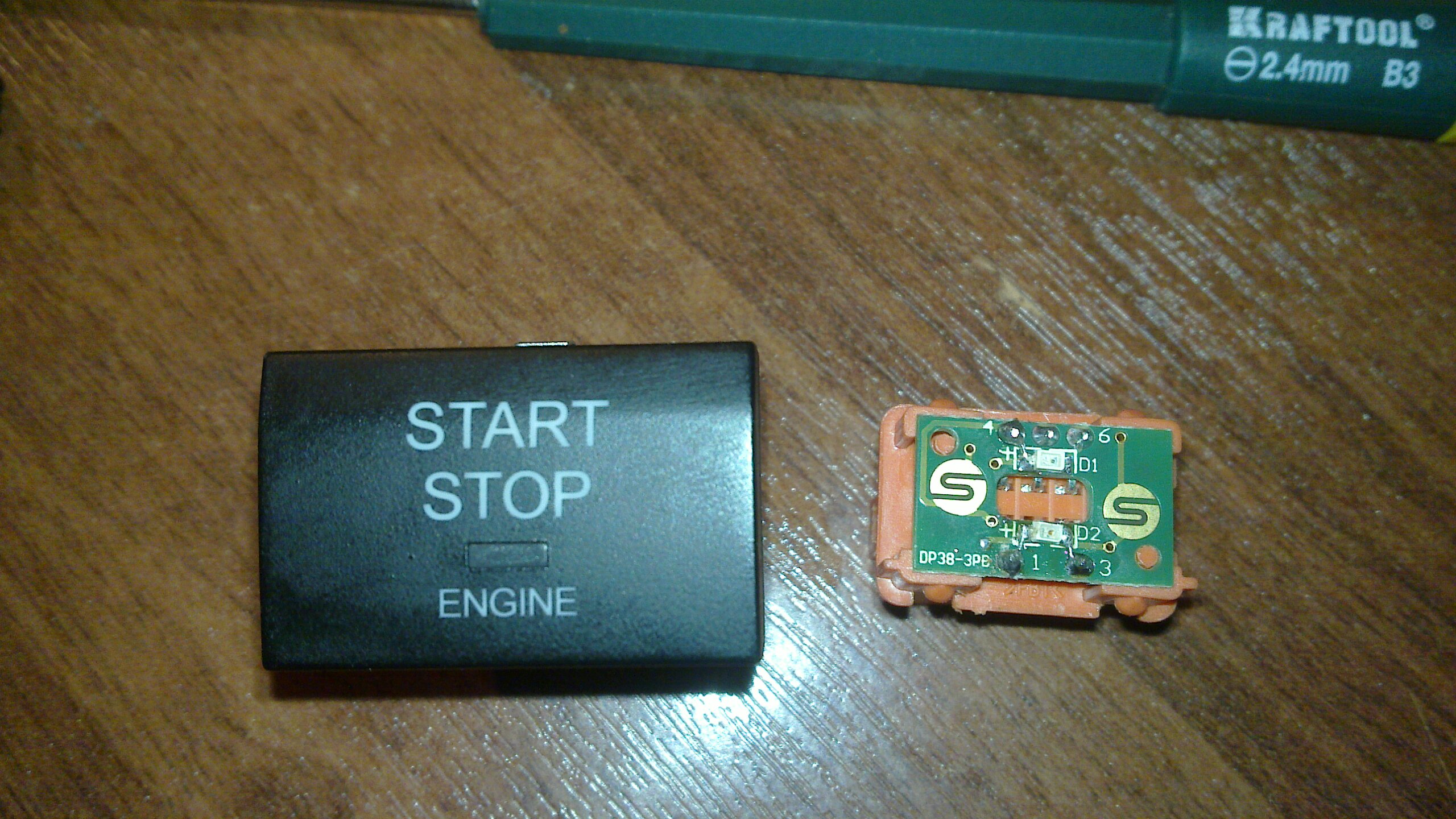

5. Кнопка для управления регистратором была взята
вот отсюда для управления регистратором и индикацией записи с панели приборов, взамен выносной от регистратора.
Вложение:
20140117_008.jpg [ 665.92 КБ | Просмотров: 2438 ]
6. Модуль для управления и индикацией ДХО собран на базе тригера К561ТМ2 и интегрирован в общий блок.

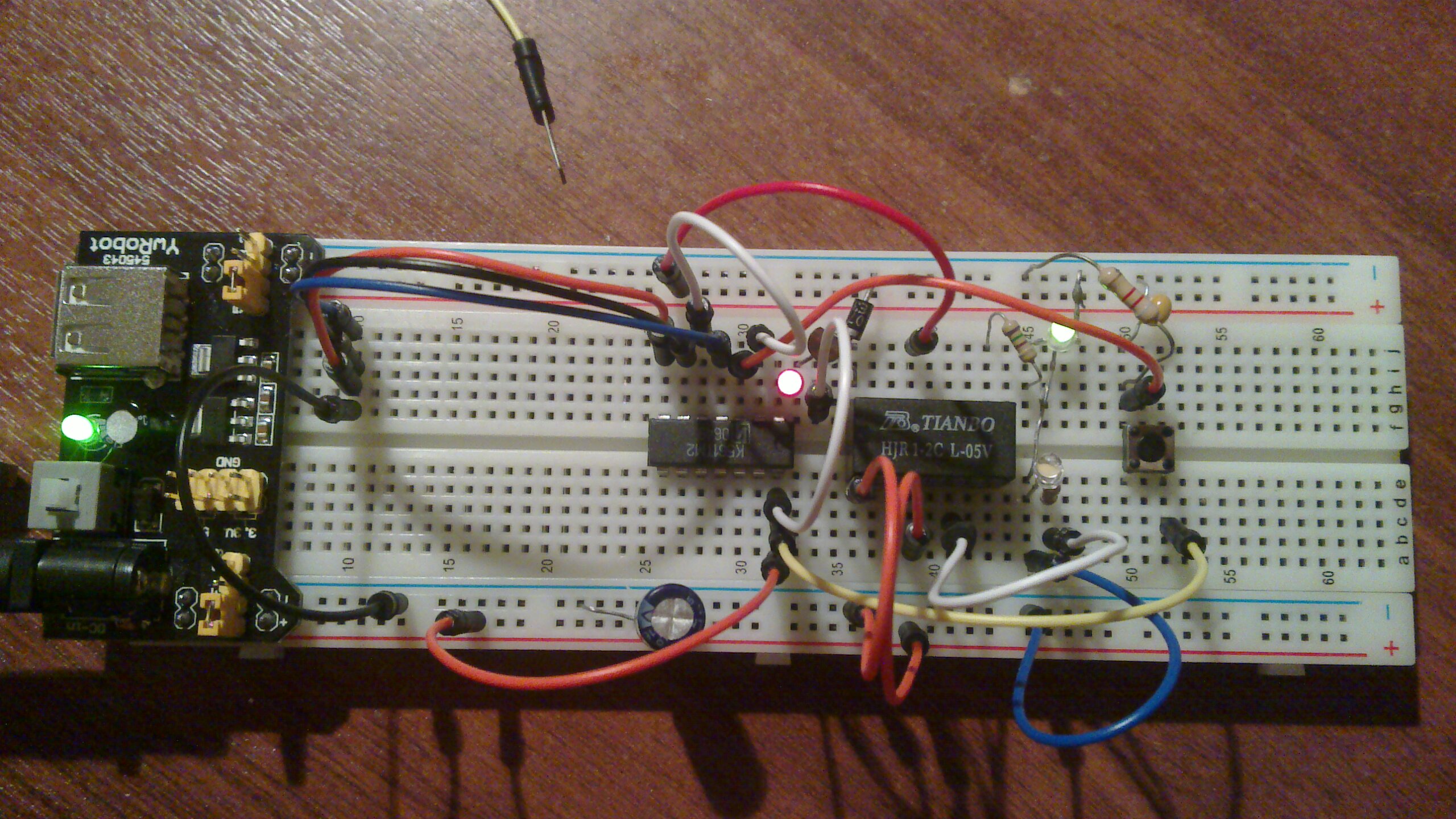

На фото собранная схема модуля управления индикацией.
Вложение:
20140304_001.jpg [ 654.92 КБ | Просмотров: 2438 ]

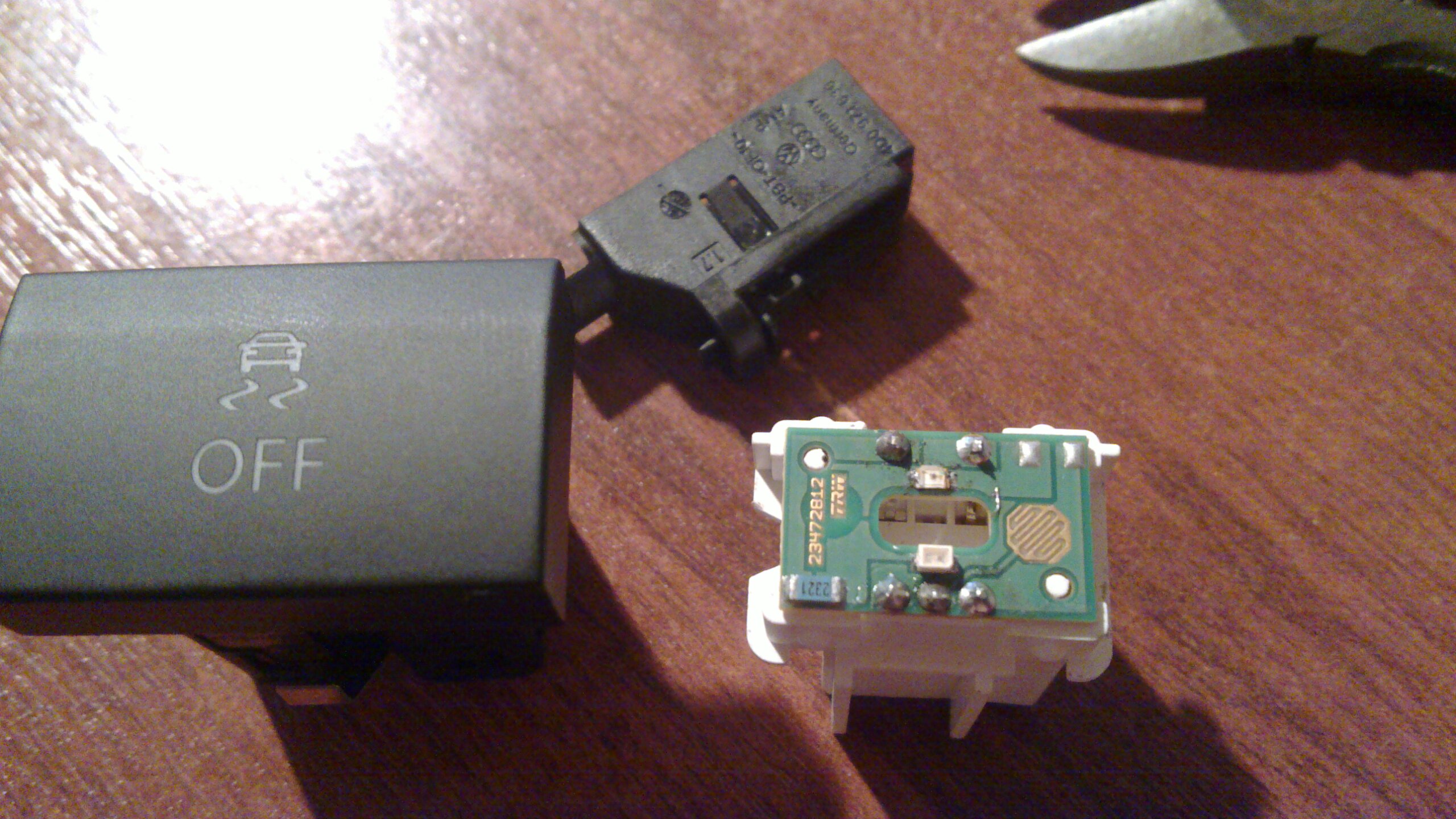

7. Кнопка для управления и индикации ДХО куплена штатная (от управления системой SRS) и установлена также в панель приборов.
Вложение:
20140117_004.jpg [ 572.58 КБ | Просмотров: 2438 ]
Сам результат процесса сборки:
Вложение:

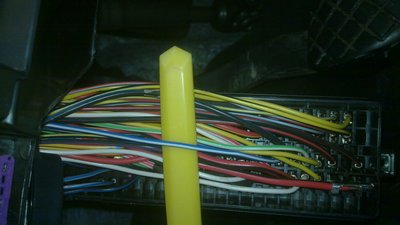

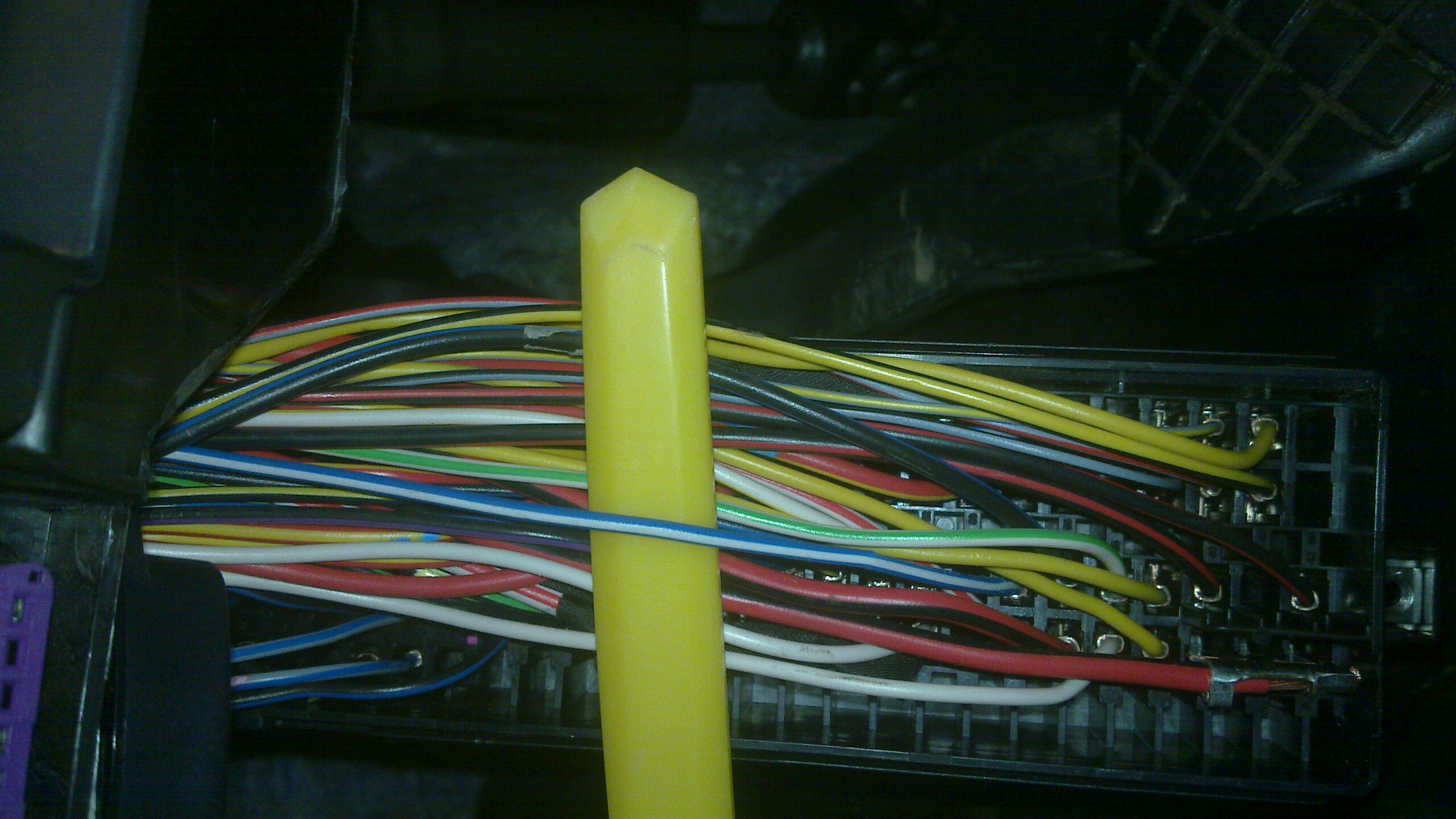

Комментарий к файлу: Провод от бензонасоса, с него мы берем сигнал +12В.
20140124_002.jpg [ 538.47 КБ | Просмотров: 2438 ]
Вложение:

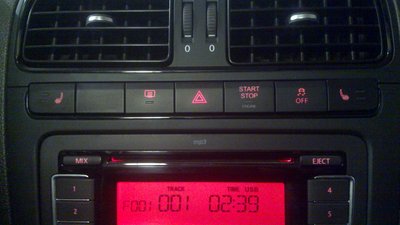

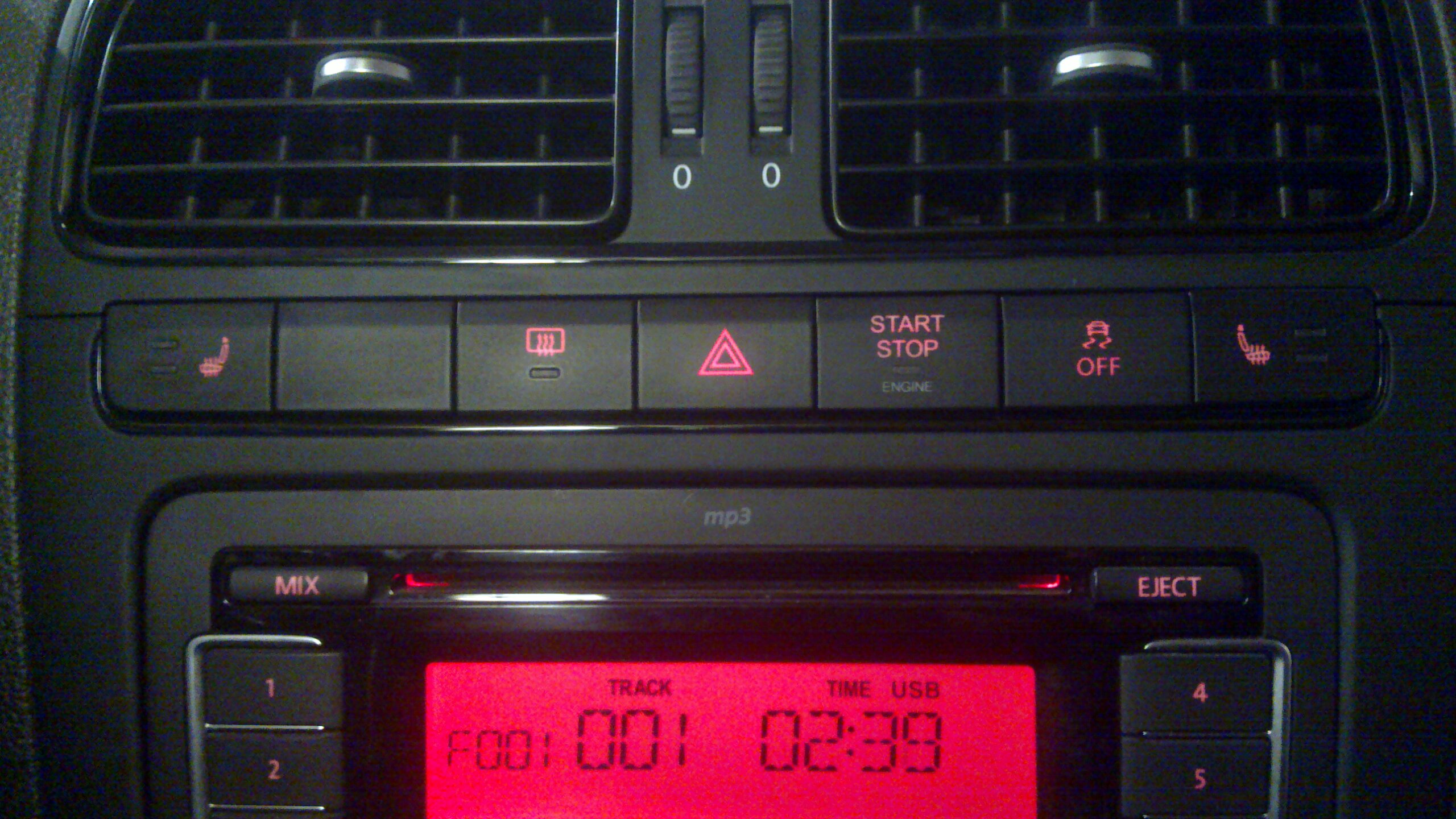

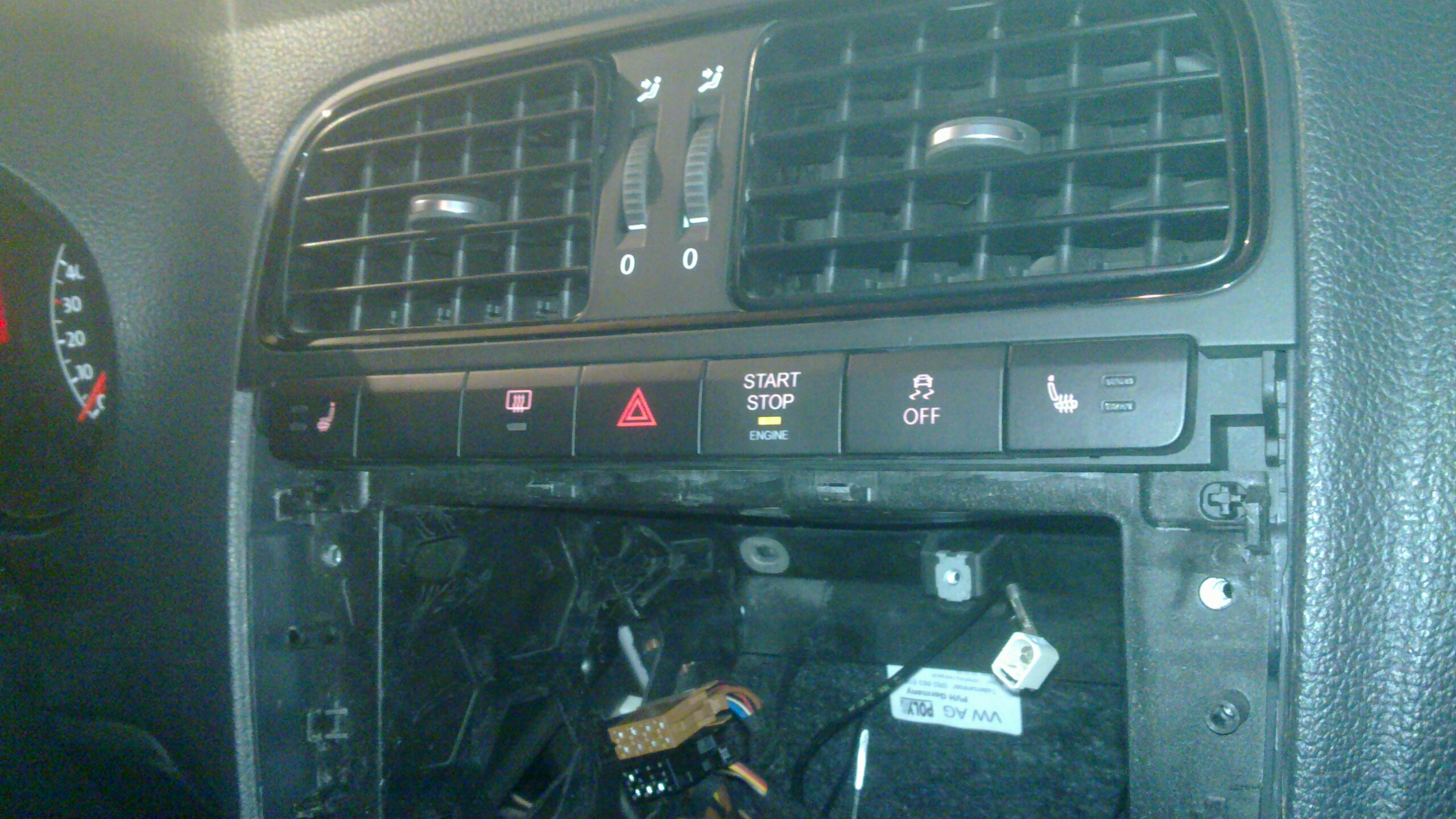

Комментарий к файлу: Смонтированные кнопки в штатные места вместо заглушек.
20140125_002.jpg [ 629.37 КБ | Просмотров: 2438 ]
Вложение:

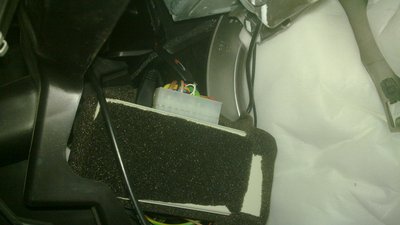

Комментарий к файлу: Сам блок куда спрятана вся начинка.
20140125_004.jpg [ 548.3 КБ | Просмотров: 2438 ]
Вложение:
Комментарий к файлу: Вид готового к работе.
20140125_007.jpg [ 552.96 КБ | Просмотров: 2438 ]
