Я уверен в том что мой мафон не китай, делая USB на своем мафоне ни одного иероглифа не заметил и соответсвующей надписи тоже не было как снаружи так и внутри на компонентах и платах.

Да?! А на моем прямо так на наклейке и написано "Made in China"

vioch писал(а):

Да?! А на моем прямо так на наклейке и написано "Made in China"

Аналогично!

vioch писал(а):

Да?! А на моем прямо так на наклейке и написано "Made in China"

номера одинаковые я тоже заметил кстате)
а ты где фотки в рабочем состоянии этого мафона раздобыл?

Не совсем этого (в смысле того, что на ибее) - фотки "G" серии.
У "E" подсветка голубая.

А фотки с китайского "Авито" Taobao

vioch писал(а):

Не совсем этого (в смысле того, что на ибее) - фотки "G" серии.
У "E" подсветка голубая.

А фотки с китайского "Авито" Taobao

тоесть у "E" экран голубой, а кнопки красные или путаю?
а вот этот жёлтый сзади вход\выход он вообще для чего интересно???

Про цвет кнопок вроде обсуждают здесь viewtopic.php?f=15&t=1279&start=150
В этой теме про доработки.
На всякий выкладываю даташит на выходной усилитель RCD30

garikello писал(а):

В этой теме про доработки.

Ок.

HOCKEY писал(а):

тоесть у "E" экран голубой, а кнопки красные или путаю?
а вот этот жёлтый сзади вход\выход он вообще для чего интересно???

Ответил здесь viewtopic.php?f=15&t=1279&p=226979#p22697

Народ подскажите не кто не сталкивался с такой проблемой, магнитола перестала листать папки нажимаешь на переключении папки а она на самую первую песню переключает и это как на диске так и на USB до этого ездил полгода улыбался........

Проверь флешку или попробуй ее сменить, возможно USB разъем плохого качества или засорен

Цитата:

Народ подскажите не кто не сталкивался с такой проблемой, магнитола перестала листать папки нажимаешь на переключении папки а она на самую первую песню переключает и это как на диске так и на USB до этого ездил полгода улыбался........

аналогично.
На флешке одна часть песен в корне, другая в папке. Если компакт принимает эту ситуацию за две папки, то с флешью этот фокус почему-то не хиляет

Причиной может быть обрыв связи в момент обращения к флешке,- некорректное извлечение или плохой контакт, а так-же кривые файлы.
Тема уже поднималась. Поскольку в магнитоле нет перезагрузки, можно попробовать другую флешку, или включить USB без флешки,- не поможет , тогда через отключение питания разъемом магнитолы или аккумулятором.

Цитата:

Причиной может быть

причиной чего? Ведь флеш читается, мп3 поются, песни листаются...

widli писал(а):

...магнитола перестала листать папки нажимаешь на переключении папки а она на самую первую песню переключает и это как на диске так и на USB до этого ездил полгода улыбался........

Причиной этого.
У меня и в корне и в папках проблем не наблюдал,- сейчас как-то по папкам использую.

Я себе то-же перепаял на белые светодиоды.
Попробовал сделать изменение яркости светодиодов в зависимости от освещенности,- не захотелось выводить еще один провод и вкорячивать датчик.
Забросил затею, хотя все работает.

Вложение:

новые светодиоды.jpg [ 82.63 КБ | Просмотров: 5326 ]

Расстояние между светодиодами на плате 2 мм, что вызывает определенную сложность при перепайке и опастность перегрева. Плата мелкая и хилая,- требуется аккуратность.
Резисторы на плате панели управления заменил на 330 ом.

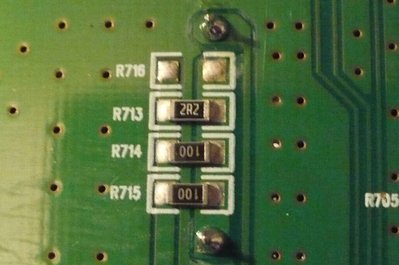

Вложение:

было.jpg [ 96.58 КБ | Просмотров: 5277 ]

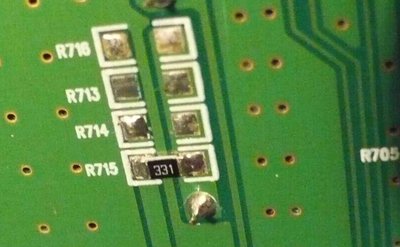

Вложение:

стало.jpg [ 50.18 КБ | Просмотров: 5277 ]

Дополнительно изменил цепь питания для работы подсветки при выключенных фарах. Для этого обрезал дорожку между R128 и R129 со сороны питания и кинул перемычку от другого источника. Вместо резисторов так-же поставил один 56ом.

Вложение:

подсветка без зажигания.JPG [ 316.07 КБ | Просмотров: 5277 ]

Теперь подсветка дисплея включается при включении магнитолы в любом режиме, подсветка кнопок как и было,- горит при включенных фарах.

Вложение:

на стоянке.JPG [ 19.23 КБ | Просмотров: 5186 ]
