Диагностика Polo седан с использованием смартфона [Страница 1 из 5]

Невысокая цена на dealextreme.com на Mini ELM327 OBD2 OBDII Bluetooth подвигла на его приобретение 18 $ (покупал в мае до того как великие опять решили зарабатывать на курсе доллара)

Вложение:

ЭЛМ 5.jpg [ 96.19 КБ | Просмотров: 24656 ]

Выдался свободный выходной решил проверить возможности его практического применения.
Нашел OBDScope is a vehicle On-Board diagnostics software for Symbian S60 smartphones
http://kotisivu.dnainternet.net/juvout/obdscope/
И способ как не платить за эксперименты с ней
http://elm327.ucoz.ru/load/programmy_dl ... 8#comments
Установил на Nokia E66 – работает шустро.

Вложение:

OBDScope_161 5.jpg [ 201.41 КБ | Просмотров: 24656 ]

Так же установил программу OBDAutoDoctor версию Lite на Nokia N9
Есть версии Nokia N9 (MeeGo)- лояльных версий не нашел and Nokia Symbian (Symbian^3/Anna/Belle)- в сети есть не жадные версии
http://www.obdautodoctor.com/overview.php

В лайт версии у меня заработал только тахометр и спидометр, по остальным датчикам чтоб увидеть показания надо покупать OBDAutoDoctor Pro – 350 р в store.ovi.com

Вложение:

OBDAutoDoctor 5.jpg [ 175.28 КБ | Просмотров: 24656 ]

Я не с целью обеспечения глобального контроля за параметрами авто а убедится что работает, вдруг пригодится ну и проиграться.
Может кому и пригодится информация, по факту имея смарт OBDScope самое бюджетное решение – сбросить ошибку и посмотреть поверхностно что да как.

ПС. Наверно есть версии подобных программ и на Андроид, WP.

Для андроида есть Torque.
В принципе, по запросу "odb2" довольно много всего находит...
ЗЫ мне понравилась программка "Efficiency" - анализирует и наглядно демонстрирует, на сколько экономично вы ездите
ЗЫЫ в ближайшем будущем планирую приобретение сего девайса

Кто может мне такую штуку заказать с ebay?Давно хочу, но не хочется заморачиваться.

а что сей девайс позволяет

KoStrulez писал(а):

Кто может мне такую штуку заказать с ebay? Давно хочу, но не хочется заморачиваться.

+[Показать] Spoiler: Ничего сложного

1. В "Евросети" - бесплатно берешь карту "Кукуруза", регистрируешься paypal
привязываешь свою карту к учетной записи в paypal
2. Регистрируешься dealextreme или где покупать будете.
3. Перед покупкой положил деньги на карту и пару кликов покупка начала движение к вам домой.

vovanair писал(а):

а что сей девайс позволяет

Считывать параметры с датчиков (не всех), считывать коды ошибок (не все), сбрасывать коды ошибок (почти все)

+[Показать] Spoiler: Основные характеристики:

The newly developed wireless scan tool. Недавно разработанный инструмент беспроводного сканирования.
It supports all OBD-II protocols. Он поддерживает все OBD-II протоколы.
It is the latest version 1.5 Это последняя версия 1.5

Bluetooth connection, no Batteries, Cables, or Switches. Bluetooth соединение, не батареи, кабели, переключатели или.

Wireless (Bluetooth) 5~10 meter Беспроводной (Bluetooth) 5 ~ 10 метров
Retrieve Fault Codes (DTCs) and clear Check Engine lights. Получить коды неисправностей (DTC) и ясно огни Engine Check.
Can also be used with a PC with a Bluetooth Card. Может также использоваться с ПК с Bluetooth Card.

Features: Особенности игры:

u Read diagnostic trouble codes, both generic and manufacturer-specific , and display their meaning (over 3000 generic code definitions in the database). Читайте и диагностические коды неисправностей, как общей, так и по спецификации производителя, а также отображать их значение (более 3000 определений общих кодов в базе данных).

u Clear trouble codes and turn off the MIL ("Check Engine" light) Очистить и коды неисправностей и выключите MIL ("Check Engine" свет)

u Set the maximum number of responses to obtain у Установить максимальное количество ответов для получения

u Remove spaces from ECU responses (to speed data transmission) U Удаление пробелов из ECU ответов (для ускорения передачи данных)

u Store a unique identifier in EEPROM у магазина уникального идентификатора в EEPROM

u Set the CAN mask and filter with one command и установить можно замаскировать и фильтровать с помощью одной команды

u Easily switch between variable and fixed CAN message lengths и легко переключаться между переменной и фиксированной длины могут сообщение

u Send CAN remote frames (RTRs) У Отправить можете дистанционно кадров (РТРС)

u Display current sensor data, including: у отображения текущих данных датчика, в том числе:
Engine RPM Оборотов двигателя
Calculated Load Value Расчетное значение нагрузки
Coolant Temperature Температура теплоносителя
Fuel System Status Статус топливной системы
Vehicle Speed Скорость автомобиля
Short Term Fuel Trim Краткосрочные отделка топлива
Long Term Fuel Trim Долгосрочные отделка топлива
Intake Manifold Pressure Давление впускного коллектора
Timing Advance Заблаговременность
Intake Air Temperature Температуры воздуха на впуске
Air Flow Rate Расход воздуха
Absolute Throttle Position Абсолютная положения дроссельной заслонки
Oxygen sensor voltages/associated short term fuel trims Кислородный датчик напряжения / связанные короткий срок планки топлива
Fuel System status Состояние топливной системы
Fuel Pressure Давление топлива
Many others... Многие другие ...


Multi-Protocol Support: Multi-Protocol поддержки:

1.SAE J1850 PWM(41.6Kbaud)
2.SAE J1850 VPW(10.4Kbaud)
3.ISO9141-2(5 baud init,10.4Kbaud)
4.ISO14230-4 KWP(5 baud init,10.4 Kbaud)
5.ISO14230-4 KWP(fast init,10.4 Kbaud)
6.ISO15765-4 CAN(11bit ID,500 Kbaud)
7.ISO15765-4 CAN(29bit ID,500 Kbaud)
8.ISO15765-4 CAN(11bit ID,250 Kbaud)
9.ISO15765-4 CAN(29bit ID,250 Kbaud)
A.SAE J1939 CAN(29bit ID,250*Kbaud)
B.USER1 CAN(11*bit ID,125*Kbaud)
C.USER2 CAN(11*bit ID,50*kbaud)
*default settings(user adjustable) * По умолчанию (регулируется пользователем)

Vehicle Coverage: Автомобиль покрытия:

Works on all OBD2 Vehicles (1996 onwards in USA) and EOBD vehicles ( Petrol cars from 2001 and diesel cars from 2003/2004 in Europe) Работает на всех OBD2 транспортные средства (с 1996 года в США) и EOBD автомобилей (бензиновых автомобилей с 2001 года и дизельных автомобилей с 2003/2004 в Европе)

For your information: Для вашего сведения:

For your vehicle to be OBD II compliant it must have a 16-pin DLC (Data Link Connector) under the dash and the Vehicle Emission Control Information Label must state that the vehicle is OBD II compliant. Для автомобиля будет OBD II совместимые он должен иметь 16-контактный DLC (Data Link Connector) под приборной панелью и контроля выбросов транспортных средств на этикетке должно быть указано, что транспортное средство OBD II совместимые.


Alfa Romeo/ Audi/ Bentley/ BMW/ Cadillac/ Chevrolet/ Chrysler/ Citroen/ Daewoo/ Fiat/ Ford/ GM/ Honda/ Hyundai/ Isuzu/ Jaguar/ Jeep/ Kia/ Land Rover/ Lexus/ Mazda/ Mercury/ Mini/ Nissan/ Mitsubishi/ Opel/ Peugeot/ Porsche/ Renault/ Rover/ Saab/ Seat/ Skoda/ Toyota/ Vauxhall/ Volvo/ VW Alfa Romeo / Audi / Bentley / BMW / Cadillac / Chevrolet / Chrysler / Citroen / Daewoo / Fiat / Ford / GM / Honda / Hyundai / Isuzu / Jaguar / Jeep / Kia / Land Rover / Lexus / Mazda / Mercury / Mini / Nissan / Mitsubishi / Opel / Peugeot / Porsche / Renault / Rover / Saab / Seat / Skoda / Toyota / Vauxhall / Volvo / VW .

ELM 327 и Torque работают. Даже показания температуры охлаждающей жидкости есть

а теперь самый интересный вопрос ) куда эта красота подключается ?! если можно с фото....

LzheD писал(а):

а теперь самый интересный вопрос ) куда эта красота подключается ?! если можно с фото....

Как куда, диагностический разъём в авто один, под рулевой колонкой слева. Туда же втыкается любое диагностическое оборудование.
На фотках в первом посте видно торчащий девайс (синий) из разъёма.

Т.е. его подключаешь и можешь с ним ездить и получать данные? Это не оказывает ни какого влияния на машину?

Не плохая затея. А подключить к ноуту можно? На телефоне все мелкое, а возраст не тот или "руки коротки" . Короче, понятен вопрос. С компом можно записать параметры и др., ну и прога чтоб была.

Заказал себе только что такой же, правда на 13.46 австралийских $

lomond писал(а):

Не плохая затея. А подключить к ноуту можно? На телефоне все мелкое, а возраст не тот или "руки коротки" . Короче, понятен вопрос. С компом можно записать параметры и др., ну и прога чтоб была.

можно, если в буке есть блютуз, ну а программ для бука полным полно

audel писал(а):

Т.е. его подключаешь и можешь с ним ездить и получать данные? Это не оказывает ни какого влияния на машину?

да, абсолютно никаких

А при помощи этой штуковины, случайно, нельзя ли активировать дополнительный функционал (работу сигнала без включенного зажигания, авто запирание дверей и т.д.) ?

audel писал(а):

А при помощи этой штуковины, случайно, нельзя ли активировать дополнительный функционал (работу сигнала без включенного зажигания, авто запирание дверей и т.д.) ?

нет, только снимает показания диагностические

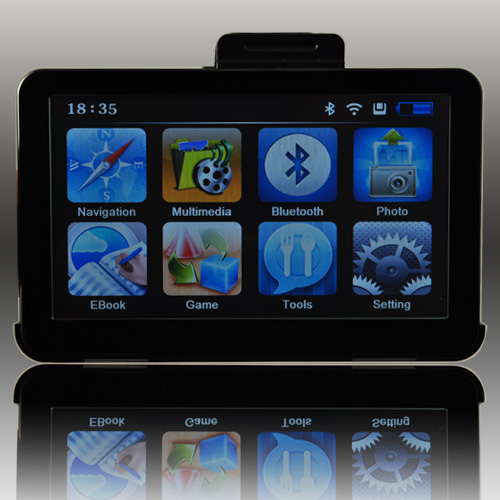

На китайский навигатор с WinCE 6 поставил программу Hobd из этой темы http://4pna.com/showthread.php?t=7916, воткнул ELM327 и по bluetooth законектил их между собой. Прога заработала, но как мне кажется показывает не правильно мгновенный расход топлива: 0,9 л/ч на холостом ходу. В программе есть 5 вариантов расчёта расхода топлива:
- MAF сенсор (датчик массового расхода воздуха)
- MAP сенсор (датчик давления во впускном коллекторе)
- Injector сенсор (датчик импульса форсунки)
- Engine Load сенсор (датчик нагрузки на двигатель)
- Builtin сенсор (подсчёт расхода по внутреннему датчику часового расхода автомобиля)

Какой выбрать?
